Laboratoorne alalisvoolu toiteplokk H-TRONIC HB 533 – reguleeritav 1–30 V, 0–3 A, komplekt

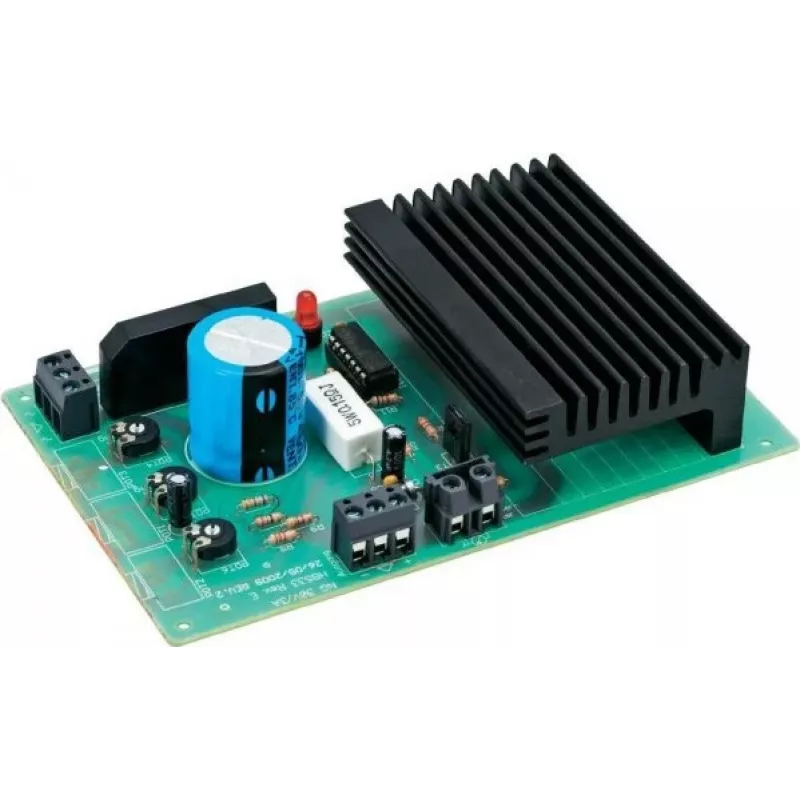

H-TRONIC HB 533 on komplektina tarnitav laboratoorne alalisvoolu toiteplokk, mille reguleeritav väljundpinge vahemik on 1 kuni 30 V ja maksimaalne väljundvool 3 A. Seade tarnitakse monteerimiskomplektina, mis on mõeldud elektroonikahuvilistele ja tehnikutele praktiliseks kokkupanekuks. See võtab vastu vahelduvvoolu sisendpinget kuni 30 V ja pakub reguleeritud alalisvoolu väljundit, mis sobib pingi testimiseks, skeemide prototüüpimiseks, remonditöödeks ja väikeste elektroonikaseadmete toiteks.

Eelised

Komplekti formaat võimaldab kasutajatel sisemist vooluahelat kokku panna ja kontrollida, mis on kasulik õppimiseks ja muutmiseks. Lai väljundpinge vahemik (1–30 V) koos 0–3 A vooluvõimekusega katab enamiku väikese võimsusega labori- ja töökojavajadusi. Reguleeritud väljund tagab stabiilse pinge tundlikele komponentidele testimise ja remondi ajal. Kompaktne disain ja lihtsad juhtnupud muudavad selle sobivaks piiratud pingiruumi ja korduvate katseseadistuste jaoks.

Sobib

• Elektroonika harrastusprojektid ja skeemide kokkupaneku õppimine
• Väikese võimsusega seadmete prototüüpide testimine ja arendus
• Väikeste elektroonikaseadmete remont ja veaotsing
• Pingiallikas anduritele, mikrokontrolleritele ja moodulitele

Peamised spetsifikatsioonid

• Väljundpinge: reguleeritav 1 V kuni 30 V alalisvool
• Väljundvool: reguleeritav kuni 3 A
• Sisend: võtab vastu vahelduvvoolu toidet kuni 30 V
• Reguleeritud alalisvoolu väljund stabiilse pinge tagamiseks koormuse all
• Vormitegur: komplekt kasutaja poolt kokkupanekuks

Kasutusjuhend

Pange komplekt kokku järgides kaasasolevaid juhiseid ning kontrollige komponentide orientatsiooni ja jooteühendusi enne toite sisselülitamist. Ühendage sobiv vahelduvvooluallikas määratud sisendvahemikus, seejärel reguleerige väljundpinget järk-järgult alates minimaalsest seadistusest, jälgides voolutarvet. Enne tundlike seadmete ühendamist kontrollige multimeetriga väljundpinget ja polaarsust. Skeemide testimisel seadke ohutu voolupiirang, et kaitsta nii toiteplokki kui ka koormust.

Soovitused

Usaldusväärseks tööks paigaldage kokkupandud seade mittejuhtivale pinnale piisava ventilatsiooniga ja vältige pikaajalist töötamist maksimaalse voolupiirangu juures. Kasutage sobivaid kaitsmeid või voolukaitset tundmatute koormustega katsetamisel ning järgige õiget polaarsust ja juhtmestiku tavasid, et vältida ühendatud skeemide kahjustamist.
