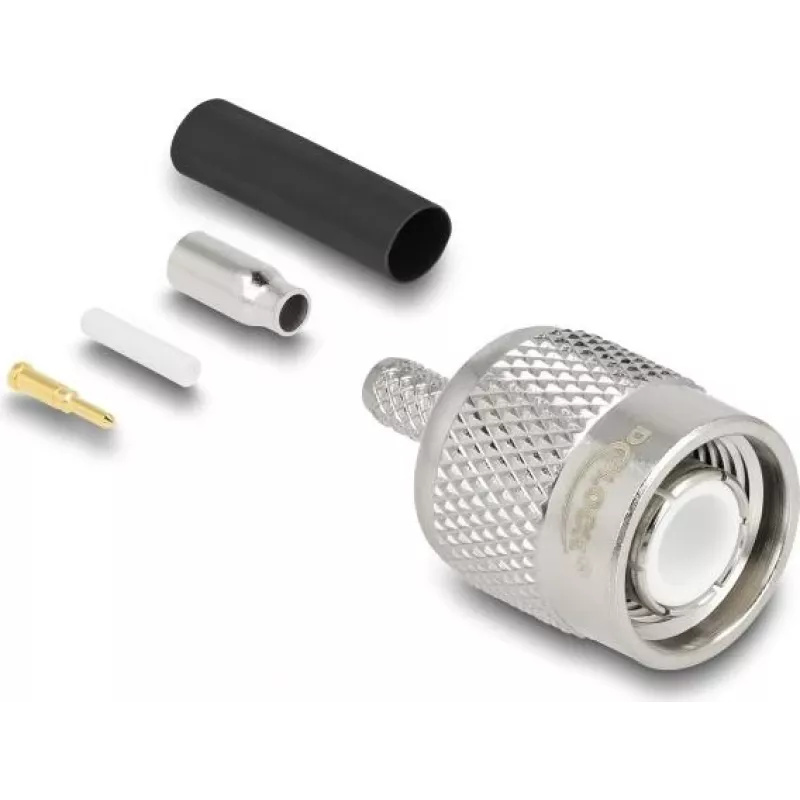

Koaksiaalne TNC-presspistik DELOCK RG-174 / RG-316 jaoks koos termokahaneva hülsiga, 1 tk

DELOCK TNC-presspistik RG-174 ja RG-316 jaoks on kompaktne koaksiaalpistik, mis tarnitakse ühe üksusena koos sobiva termokahaneva hülsiga. See võimaldab usaldusväärse TNC-ühenduse, pressides pistik kaabli külge ja paigaldades kaasasoleva hülsi liitekoha kaitseks ja isoleerimiseks. Pistik on mõeldud väikese läbimõõduga koaksiaalkaablitele, mida kasutatakse RF-seadmetes, antennijuhtmetes ja signaalikaablites, kus ruum ja mehaaniline stabiilsus on olulised.

Eelised

See TNC-presspistik tagab kindla mehaanilise ja elektrilise ühenduse pressitud keskkontakti ja välishülsi abil. Kaasasolev termokahanev hülss parandab tõmbe leevendust ja keskkonnakaitset ühenduskohas, ilma et oleks vaja lisadetaile. Selle kompaktne disain sobib paigaldistesse piiratud ruumiga ning olemasolevate koaksiaalühenduste parandamiseks või pikendamiseks, säilitades RF-jõudluse väikesignaaliliste rakenduste jaoks.

Peamised tehnilised andmed

Kasutamine

Valmistage ette RG-174 või RG-316 kaabel, eemaldades väliskesta, punutise ja dielektriku vastavalt pistikule soovitatud mõõtmetele. Sisestage keskmine juht pressitavasse kontakti ja pressige vastavalt kontaktisuurusele sobivatele tööriista ja matriitsi spetsifikatsioonidele. Lükake pistiku korpus üle kaabli ja pressige välishülss, et kinnitada punutis ja tagada mehaaniline ühendus. Asetage kaasasolev termokahanev hülss liitekohale ja rakendage soojust, kuni see tõmbub kokku ja kinnitub, tagades kompaktse isoleeritud viimistluse.

Soovitused

Kasutage konkreetsele keskkontaktile ja välishülsile sobiva suurusega pressimistööriista ja matriitse, et tagada korralik elektrikontakt ja mehaaniline stabiilsus. Kontrollige eemaldatud pikkuseid enne pressimist ja testige valmis ühendust sobiva RF-seadme või pidevuskontrolliga. Vältige hülsi kokkutõmbamisel liigset kuumust, et mitte kahjustada kaabli dielektrikut.
