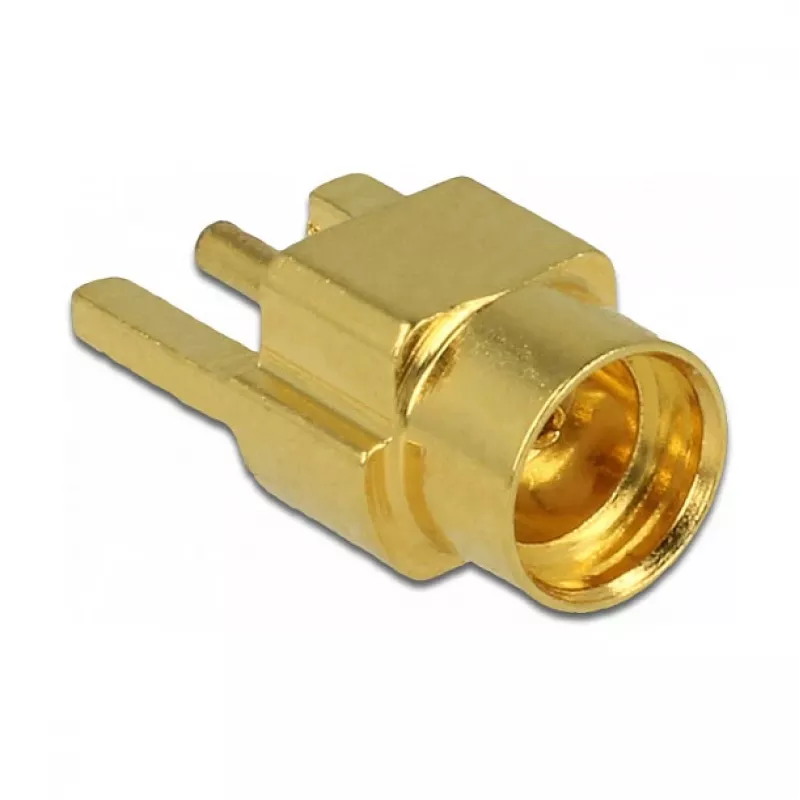

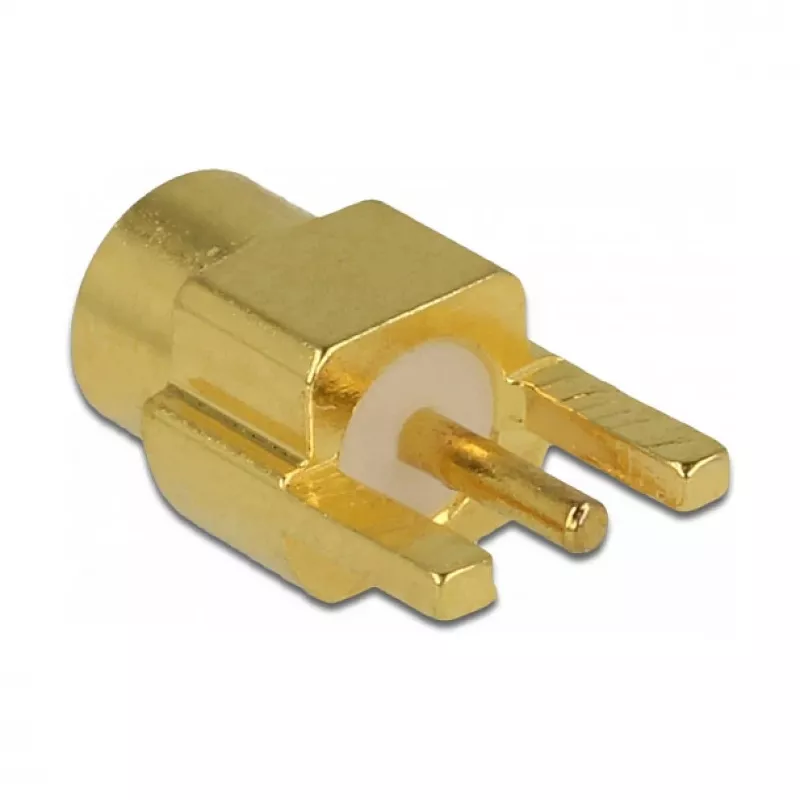

Koaksiaalpistik DeLOCK 65847 MMCX 50 Ω

DELOCK 65847 MMCX 50 Ω koaksiaalpistik on kompaktne, üheetapiline komponent, mis on mõeldud usaldusväärseks raadiosagedussignaali edastamiseks laias sagedusvahemikus. Kullatud kontaktidega ja väikese jalajäljega MMCX-pistik sobib paigaldustesse, kus ruumi on vähe, säilitades samas stabiilse elektritõhususe alalisvoolust kuni 6 GHz. Pistik on tarnitud ükshaaval polükotti pakendatult ning on mõeldud otseks integreerimiseks eritellimusel kaablite komplektidesse, katseseadmetesse ja kompaktse raadiosagedusseadmetesse.

Eelised

MMCX-pistik tagab püsiva 50-oomise impedantsi ja toetab sagedusi kuni 6000 MHz, võimaldades kasutamist kõrgsageduslikes rakendustes. Kullatud kontaktid vähendavad kontakttakistust ja pakuvad paremat korrosioonikindlust pikaajaliseks elektriliseks stabiilsuseks. Selle kompaktsed mõõtmed (ligikaudu 7,5 mm × 4,5 mm × 3,4 mm) muudavad selle sobivaks kitsastesse paigaldusruumidesse ja kergetesse koostetesse. Toodet tarnitakse ühe ühikuna, lihtsustades valikut väikeste projektide ja remonditööde jaoks.

Sobiv kasutuseks

• RF- ja mikrolaine katseseadmed
• Traadita side moodulid ja transiiverid
• Sisemine kaabeldus kompaktsetes seadmetes (GPS, asjade internet, pihuseadmed)
• Eritellimusel kaablikomplektid ja prototüübid

Peamised spetsifikatsioonid

• Pistiku tüüp: MMCX-koaksiaal
• Impedants: 50 Ω
• Sagedusvahemik: 0–6000 MHz
• Kontaktide kate: kullatud kontaktid
• Mõõtmed (L × K × S): ligikaudu 7,5 mm × 4,5 mm × 3,4 mm
• Pakend: üks tükk polükotis

Kasutamine

Valmistage koaksiaalkaabel ette vastavalt standardsetele MMCX-kokkusobitamise tavadele, tagades õige keskjuhi ja varjestuse ühendamise 50 Ω ühenduse jaoks. Sisestage ja kinnitage pistik kaabli külge vastavalt tootja mehaanilisele kinnitusviisile, hoolitsedes selle eest, et kullatud kontaktpinnad ei saaks kahjustada. Seadmetesse integreerimisel joondage pistik paaris oleva MMCX-pesaga ja vajutage tugevalt, kuni tunnete klõpsatusega haakumist. Pärast paigaldamist kontrollige sobivate katseseadmetega järjepidevust ja tagastuskadu.

Soovitused

Käsitsege kullatud kontakte ettevaatlikult, et vältida kriimustusi või saastumist. Kasutage ühilduvaid 50 Ω kaableid ja paarispistikuid ning viige läbi regulaarset kontrolli tolmu või niiskuse käes olevates keskkondades. Kriitiliste raadiosagedusmõõtmiste korral kontrollige pistiku terviklikkust võrguanalüsaatoriga, et tagada oodatud jõudlus kuni 6 GHz.
