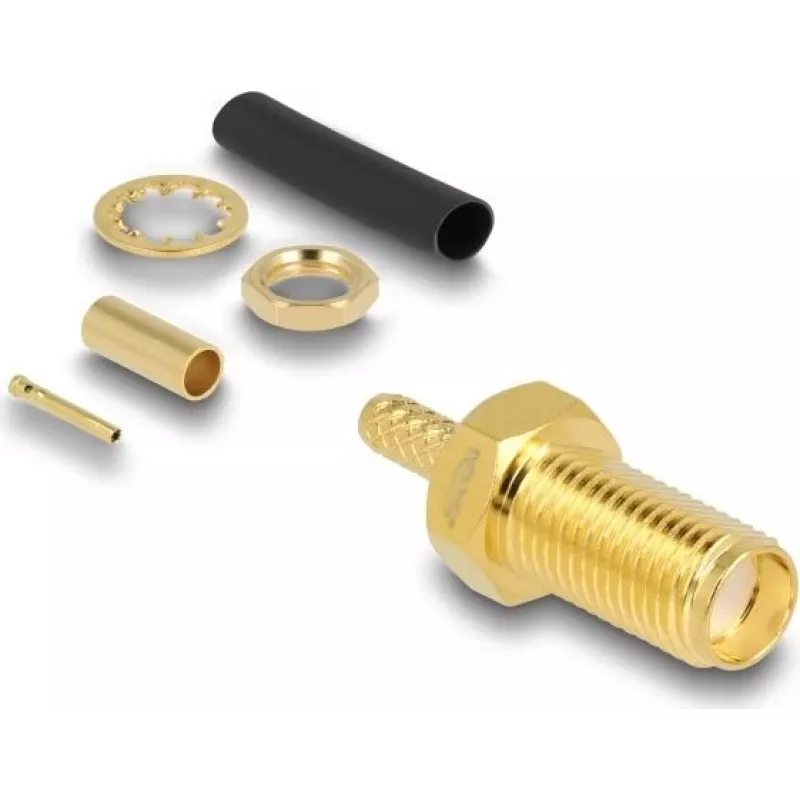

Koaksiaalne SMA emane pressühendusega pistik DELOCK 91785 RG-174/RG-316 kaablile koos termokahaneva varrukaga

DELOCK 91785 on SMA emane pressühendusega pistik, mis on ette nähtud RG-174 ja RG-316 koaksiaalkaablite otsastamiseks. Pistik pakub kompaktset SMA emast liidest raadiosagedussignaalide ühendusteks ja sellega on kaasas termokahanev varruk, mis tagab tõmbetugevuse ja keskkonnakaitse. See on mõeldud väikese läbimõõduga koaksiaalsete koostude loomiseks või parandamiseks, kus on vaja stabiilset elektrikontakti ja madalaprofiililist raadiosagedusühendust.

Eelised

Pressühendusmeetod tagab mehaaniliselt kindla ja elektriliselt järjekindla ühenduse, vähendades katkendliku kontakti riski võrreldes ainult jootmisega otsastamistega. Kaasasolev termokahanev varruk parandab mehaanilist tõmbetugevust kaabli väljundis ja pakub lisakaitset niiskuse ja hõõrdumise eest. Kompaktne SMA emane geomeetria toetab levinud raadiosageduslikke katse- ja mõõteseadistusi ning mahub kitsastesse ruumidesse, mis on tüüpilised sideseadmetes ja instrumentides.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Eemaldage RG-174 või RG-316 kaablilt isolatsioon vastavalt pistiku nõutavatele juhtme, dielektriku ja varjestuspunutise pikkustele. Libistage termokahanev varruk ja tihendushülss kaablile, sisestage ettevalmistatud kaabel pistiku korpusesse nii, et keskjuht asetuks kontakti ja varjestuspunutis jääks tihendushülsi alla. Pressige tihendushülss sobiva pressimistööriistaga, mis on mõeldud sellele pistikule ja kaablile. Kontrollige mehaanilist ja elektrilist ühendust ning rakendage termokahanevale varrukale kuumust, et kinnitada tõmbetugevus ja lõpetada koost.

Soovitused

Kasutage määratud kaabli jaoks õiget pressimismatrit, et saavutada töökindel mehaaniline ja raadiosageduslik jõudlus. Pärast koostamist kontrollige vajadusel juhtivust ja tagasivoolukadu. Ärge eemaldage dielektrikult liigselt isolatsiooni ega deformeerige keskjuhti; järgige standardseid koaksiaalkaabli koostamise tavasid, et säilitada impedants ja minimeerida signaali peegeldusi.
