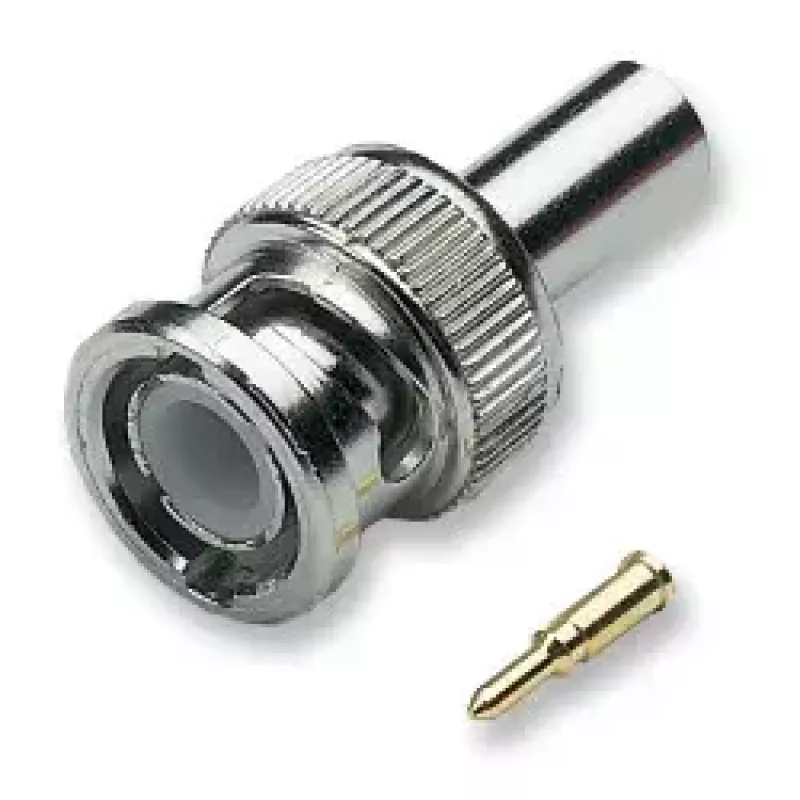

Koaksiaalne BNC-pistik, isane, sirge, EFB Elektronik 52500.2, 50 Ω takistus

EFB Elektronik 52500.2 on sirge BNC-krimpitav isane koaksiaalpistik, mille takistus on 50 Ω ja mis on mõeldud usaldusväärseks raadiosagedusliku signaali edastamiseks. Pistik pakub kompaktset, mehaaniliselt töökindlat liidest koaksiaalkaablitele, mida kasutatakse testseadmetes, signaaligeneraatorites, antennides ning ringhäälingu- või telekommunikatsioonipaigaldistes.

Eelised

Krimbitav disain tagab ühtlase elektrilise kontakti ja mehaanilise kinnituse kaabli ja pistiku vahel, minimeerides samal ajal signaalikadu. Selle 50 Ω takistus ühtib standardsete raadiosagedussüsteemidega, vähendades peegeldusi. Sirge BNC-vorming pakub kiiret bajonettühendust ja väikest jalajälge kitsastes paigaldustes. Vastupidavad materjalid tagavad stabiilse jõudluse nii labori- kui ka välitingimustes.

Sobib

• Laboratoorsed test- ja mõõteseadmed
• Signaaligeneraatorid ja raadiosageduslikud testkonfiguratsioonid
• Antenniühendused ja koaksiaalpaigaldused
• Ringhäälingu- ja telekommunikatsioonikaabelsüsteemid

Peamised spetsifikatsioonid

• Pistiku tüüp: BNC, isane, sirge, krimpitav
• Takistus: 50 Ω
• Tüüpiline kasutus: raadiosagedusliku signaali edastamine ja koaksiaalkaabelsüsteemid
• Vorming: bajonettühendus, kompaktne

Kasutusjuhend

Eemaldage koaksiaalkaablilt isolatsioon vastavalt tootja soovitatud mõõtudele, sisestage ettevalmistatud kaablijupid pistiku korpusesse ja rakendage kontaktile ning ferriidile sobivat krimptööriista vastavalt standardsetele krimpprotseduuridele. Pärast krimppimist kontrollige mehaanilist kinnitust ja elektrilist pidevust enne kasutamist. Ühendage paarituva BNC-pesaga, lükates ja keerates bajonetti, kuni see lukustub.

Soovitused

Kasutage pistiku suurusega sobivat krimptööriista ja järgige kaabli ettevalmistamise juhiseid, et tagada madalate kadudega ja usaldusväärsed raadiosagedusühendused. Enne kasutuselevõttu kontrollige pistikuid deformatsiooni või korrosiooni suhtes ning vältige kaabli liigset painutamist otsiku lähedal.
