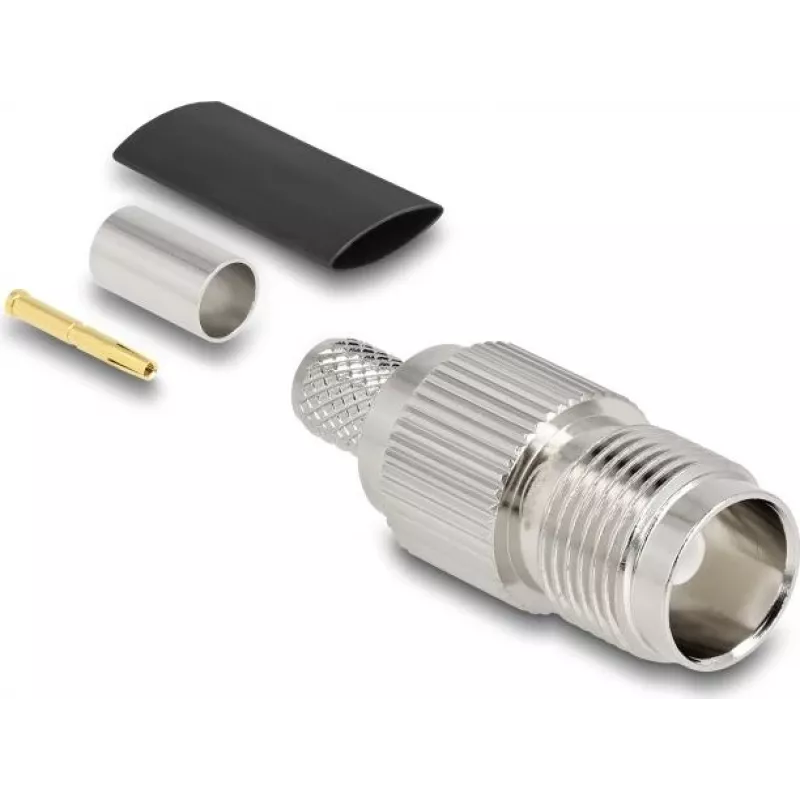

Koaksiaalklemmühendus DELOCK TNC emane RG-59 jaoks koos kahaneva ümbrisega

DELOCK TNC emane klemmühendus RG‑59 jaoks on täppis RF‑pistik, mis on mõeldud klemmühenduseks RG‑59 koaksiaalkaablile. See tagab kindla emase TNC liidese analoogvideo, CCTV signaalide ja muude madalsageduslike RF rakenduste edastamiseks, kus kasutatakse RG‑59 kaablit. Ühenduse komplekt sisaldab kahanevat ümbrist, et parandada isolatsiooni ja pakkuda tõmbetuge kaabli väljumiskohas, aidates kaitsta ühendust niiskuse ja mehaanilise pinge eest.

Eelised

See DELOCK TNC emane klemmühendus tagab stabiilse elektrikontakti ja ühtlase impedantsi sobivuse RG‑59 kaabli jaoks, vähendades signaalikadu ühenduses. Klemmühendus tagab mehaaniliselt tugeva liite, mis sobib korduvaks paigaldustsükliks. Kaasasolev kahanev ümbris parandab keskkonnakaitset ja suurendab mehaanilist tõmbetuge kaabli südamiku ja varjestuse juures, aidates kaasa ühenduse pikemale kasutuseale.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Valmista RG‑59 kaabel ette, eemaldades väliskesta, punutud varjestuse ja dielektriku pistikule soovitatud pikkusteni. Libista kahanev ümbris kaablile enne pistiku kokkupanemist. Sisesta keskjuht emasesse kontakti ja aseta klemmümbris varjestuse peale. Kinnita ümbris ja kontakt sobiva krimptööriista ja matriitsiga RG‑59 jaoks, et saavutada kindel mehaaniline ja elektriline liite. Libista kahanev ümbris krimbitud ala peale ja rakenda ühtlaselt kuumust, kuni ümbris kohandub kaabli ja pistikuga, pakkudes tihendatud viimistlust.

Soovitused

Kasuta kalibreeritud krimptööriista ja õiget matriitsi RG‑59 jaoks, et tagada usaldusväärsed krimpmõõtmed ja ühtlane impedants. Enne lõplikku paigaldust kontrolli elektrikontaktilisust ja vaata üle krimbitud ja kahaneva ümbrise tihend, et ei oleks lünki ega lahtist punutist. Välitingimustes või niiskes keskkonnas veendu, et kahanev ümbris on täielikult kokku tõmbunud ja kaalu täiendavat tihendamist või kaitsekatteid, kui on vaja pikaajalist ilmastikukindlust.
