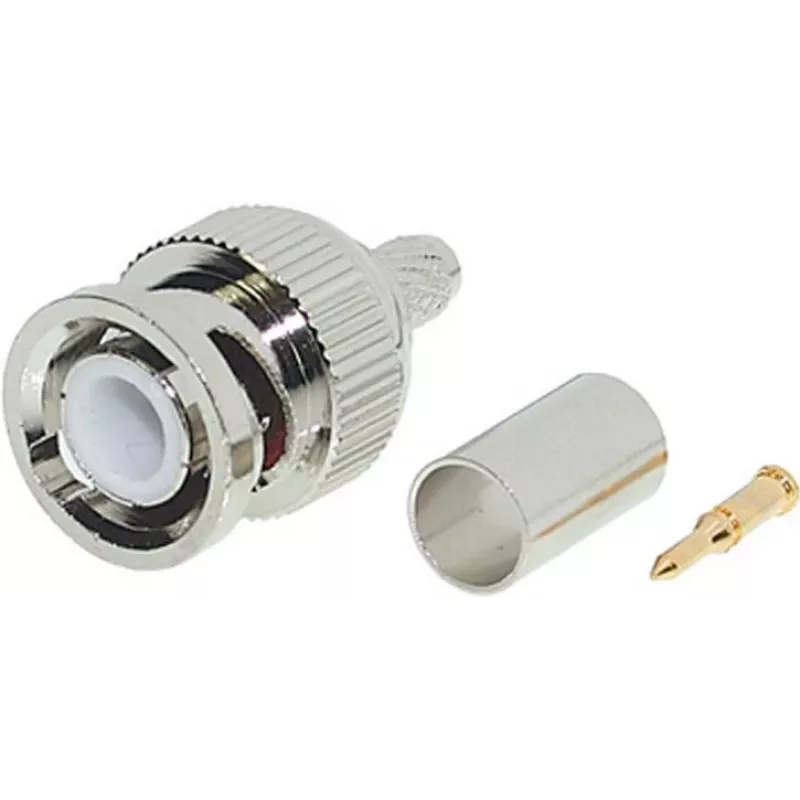

Koaksiaalkonnektor BNC ShiverPeaks BS98800-1

ShiverPeaks BS98800-1 on BNC koaksiaalkonnektor, mis on mõeldud usaldusväärseks signaaliedastuseks RG58 U kaablitega. Sellel on standardne bajonettühendus ja metallkonstruktsioon, mis toetab stabiilset elektrikontakti ja ühtlast impedantsi. See konnektor sobib kasutamiseks, kus on vaja töökindlaid RF-, video- või andmesideühendusi ja kus on vajalik tööstusstandardile vastav BNC-liides.

Eelised

Konnektoril on turvaline bajonettlukustusmehhanism, mis takistab juhuslikku lahtiühendamist, säilitades samas kiire ühendamise ja lahtiühendamise võimaluse. Selle metallkorpus ja täpselt töödeldud kontaktid aitavad kaasa väikesele signaalikaole ja heale vastupidavusele korduval kasutamisel. Ühilduvus RG 58 U kaabliga tagab prognoositava impedantsi sobitamise ja ühtlase jõudluse tüüpilistes telekommunikatsiooni- ja ringhäälinguseadetes.

Sobib kasutamiseks

• RF- ja videosignaali ühendused
• Laboratoorsed katseseadmed ja ostsilloskoobid
• Ringhäälingu- ja CCTV-paigaldised
• Andmesideühendused ja väikese võimsusega antennisöötjad

Peamised spetsifikatsioonid

• Konnektori tüüp: BNC (bajonettühendus)
• Kaabli ühilduvus: RG 58 U
• Materjal: metallkorpus täppiskeskkontaktiga
• Impedants: sobib 50–75 Ω süsteemidele, kui kasutatakse sobiva kaabliga
• Kasutus: mõeldud RF-, video- ja väikese võimsusega signaaliedastuseks

Kasutamine

Eemaldage RG 58 U kaablilt isolatsioon vastavalt konnektori tootja soovitatud mõõtudele, sisestage ettevalmistatud kaabel konnektori korpusesse ja kinnitage keskjuht ning varjestus vastavalt konnektori tüübile. Ühendage BNC, sisestades isaspistik emaspistikusse ja keerates, kuni konnektor lukustub; veenduge, et ist on kindel, et säilitada korralik kontakt ja impedants. Kontrollige kokkupandud ühendust visuaalselt ja vajadusel kontrollige järjepidevust ning signaali terviklikkust sobivate katseseadmetega.

Soovitused

Parima jõudluse tagamiseks kasutage konnektorit teadaolevas seisukorras RG 58 U kaabliga ja hoidke kontaktpinnad puhtad. Vältige liigset painutamist või pinget kaabli ja konnektori ühenduskohal ning kontrollige perioodiliselt korrosiooni või mehaanilist kulumist sagedase kasutusega paigaldistes.
