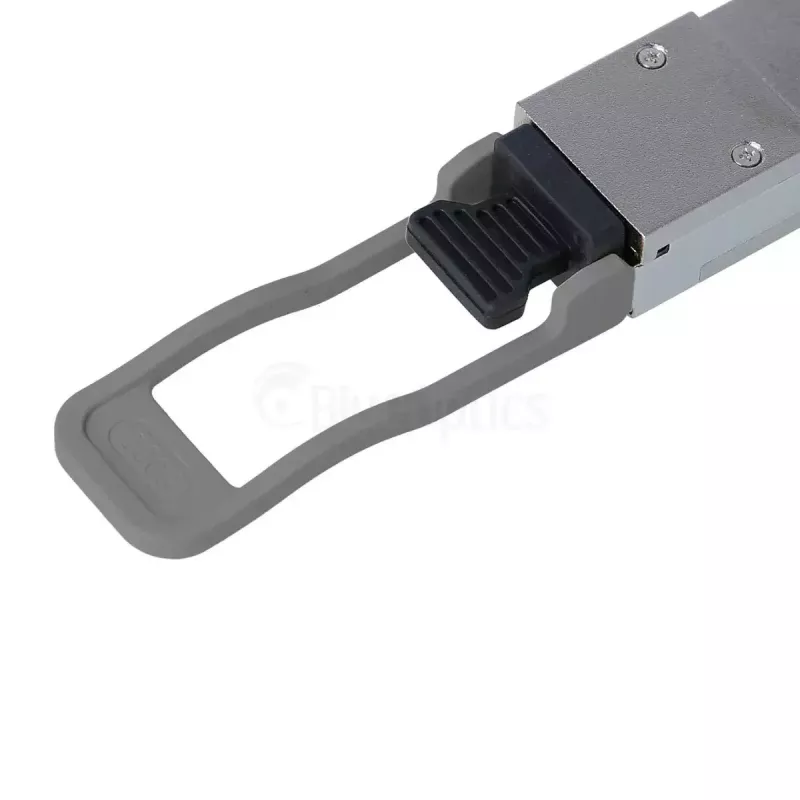

Kiudoptiline transiiveri moodul BlueOptics BO25LS856S1D-BO 100000 Mbit/s QSFP28

BlueOptics BO25LS856S1D-BO on QSFP28 kiudoptiline transiiveri moodul, mis on loodud 100 Gigabit Etherneti linkide jaoks. See toetab maksimaalset andmeedastuskiirust 100000 Mbit/s ning kasutab LC duplekspistikut mitmerežiimilise kiu jaoks. Moodul rakendab 100GBASE-SWDM4 optilist standardit saate- ja vastuvõtulainepikkustega vahemikus 832–918 nm ning sisaldab digitaaldiagnostika seiret (DDM/DOM), mis ühildub MSA SFF-8472-ga, kui hostseade seda toetab. Transiiver on kompaktses hõbedases korpuses ja kaalub ligikaudu 40 g.

Eelised

BO25LS856S1D-BO pakub kiiret 100 Gigabit Etherneti jõudlust ühendatavas QSFP28 vormiteguris, võimaldades ribalaiuse uuendamist ilma suurte süsteemimuudatusteta. Moodul järgib MSA standardeid elektrilise, mehaanilise ja funktsionaalse koostalitlusvõime osas ning ühildub levinud kommutaatorite, ruuterite, salvestussüsteemide ja mõõteseadmetega, mis toetavad QSFP28 100GBASE-SWDM4 optikat. Integreeritud DDM/DOM pakub reaalajas seiret toitepinge, laseri voolu, saate- ja vastuvõtuvõimsuse ning temperatuuri üle, aidates kaasaugdiagnostika ja hoolduse korraldamisele. Transiiver on valmistatud tööstusliku kvaliteediga optilistest ja elektroonilistest komponentidest, tagades pika tööea ja stabiilse talitluse.

Sobib

• Suure ribalaiusega andmekeskuse üleslingid ja spine-leaf võrguarhitektuurid
• Tuuma kommutatsioon ja koondamine ülikoolilinnaku ja ettevõtte võrkudes
• Salvestusmassiivide ja suure jõudlusega arvutussõlmede omavaheline ühendamine
• Kiu magistraalliinid riiulite või seadmeruumide vahel kuni 100 m kaugusel mitmerežiimilise kiu kaudu

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 100000 Mbit/s (100 Gbit/s)
• Toetatud optiline standard: 100GBASE-SWDM4
• Pistiku tüüp: LC dupleks
• Lainepikkuse vahemik: saade/vastuvõtt 832–918 nm (SWDM4)
• Maksimaalne ühenduse kaugus (mitmerežiimiline kiud): kuni 100 m
• Vormitegur: QSFP28
• Liides: 100 Gigabit Ethernet
• Värv: hõbedane
• Kaal: ligikaudu 0.04 kg
• Digitaaldiagnostika: DDM/DOM (MSA SFF-8472) — hosti tugi vajalik

Kasutamine

Paigaldage BO25LS856S1D-BO ühilduva võrguseadme QSFP28 porti, järgides tootja hot-plug protseduure. Ühendage LC dupleks mitmerežiimilise kiu patch-kaablid õige polaarsusega mooduli LC portidesse ning veenduge, et vastuvõtupool on ühendatud ühilduva QSFP28 transiiveri või kiu termineeringuga. Kontrollige, et hostseade tuvastaks mooduli, ja vajadusel lubage või kontrollige DDM/DOM näitu haldusliideses optiliste parameetrite jaoks. Järgige standardseid ESD ettevaatusabinõusid mooduli käsitsemisel ning hoidke optiliste pistikute kaitsekorgid peal, kui see ei ole kasutuses.

Soovitused

Optimaalse jõudluse tagamiseks kasutage mitmerežiimilist kiudu ja patch-kaableid, mis vastavad OM3/OM4 spetsifikatsioonidele, kontrollige ühilduvust host riistvara ja püsivaraga ning veenduge, et lingi eelarved ja polaarsus vastavad 100GBASE-SWDM4 nõuetele. Kui DDM/DOM seiret on vaja, siis kontrollige, et host süsteem toetaks MSA SFF-8472 diagnostika andmetele juurdepääsuks. Hoidke ja käsitsege transiiverit puhtas, vähese tolmuga keskkonnas ning asetage pistiku tolmukorgid tagasi, kui moodul ei ole kasutuses.
