Kiudoptiline simplekskaabel InLine LC/APC (8°) kuni SC/APC (8°) OS2 9/125µm FTTH 30 m

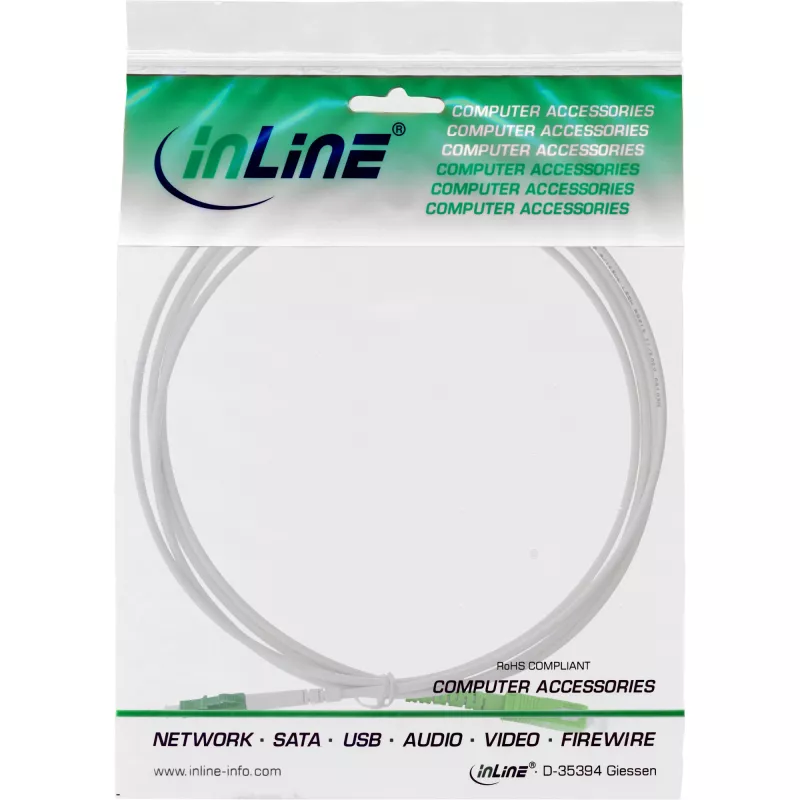

InLine kiudoptiline simplekskaabel LC/APC (8°) kuni SC/APC (8°) OS2 9/125µm, 30 m, on ühemoodiline patch-kaabel, mis on mõeldud FTTH paigaldusteks ning sise- ja välisühendusteks. Kaablil on OS2 9/125µm kiud, mõlemas otsas APC 8° poleeritud pistikud (LC kuni SC) ning 3,0 mm soomustatud konstruktsioon madala suitsu ja halogeenivaba (LSZH) väliskestaga. See on ette nähtud maja ühenduspunkti, ONT või modemi, võrguseadmete ja kiudjaotuspaneelide ühendamiseks, kus on vaja usaldusväärseid nurga all olevaid APC ühendusi ja väikest sisestuskadu.

Eelised

Soomustatud 3,0 mm kaablikest ja roostevabast terasest spiraaltoru tagavad mehaanilise kaitse ja parema vastupidavuse võrreldes õhukeste eelpaigaldatud kaablitega. APC 8° poleeritud pistikud vähendavad tagasipeegeldust ja vastavad tüüpilistele FTTH optilise jõudluse ootustele, pakkudes väikest sisestuskadu ja suurt tagasikadu. Valge neutraalne kest võimaldab märkamatut paigaldust eluruumides ning LSZH materjal vähendab tulekahju korral ohtlike heitmete eraldumist. Kaasas on sisestuskadu ja tagasikadu mõõtev testiaruanne kvaliteedi kinnitamiseks.

Sobib kasutamiseks

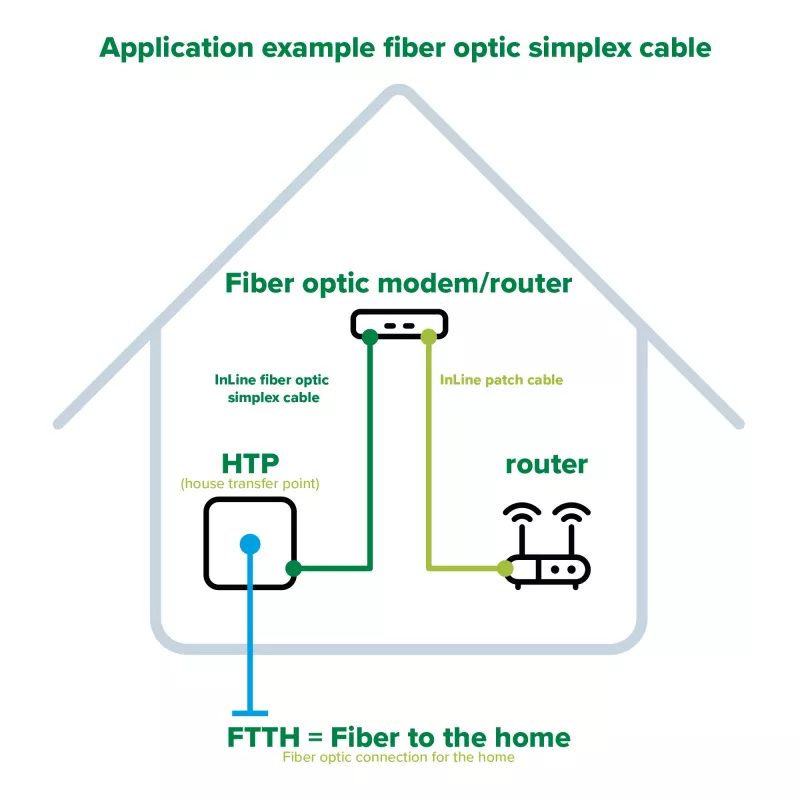

• FTTH terminalipunkti ühendamiseks ONT või kiudmodemiga
• Võrguseadmete ja kiudjaotuspaneelide vaheline ühendus
• Sise- või kaitstud välispaigaldus, kus on vaja peenikest soomustatud ühemoodilist kaablit
• Paigaldused, mis nõuavad APC nurkpistikuid tagasipeegelduse minimeerimiseks

Peamised tehnilised andmed

• Kiudtüüp: OS2 ühemoodiline, 9/125 µm
• Pikkus: 30 m
• Pistikud: LC/APC (8°) isane kuni SC/APC (8°) isane
• Pistiku poleerimine: APC 8°
• Kaabli välisläbimõõt: u. 3,0 mm ±0,2 mm (soomustatud)
• Kestamaterjal: madala suitsu ja halogeenivaba (LSZH), valge
• Soomustus: painduv roostevabast terasest spiraaltoru mehaaniliseks tugevdamiseks
• Jõudlus: tüüpiline sisestuskadu <0,20 dB, maksimaalne sisestuskadu <0,30 dB, tagasikadu >60 dB
• Standarditele vastavus: LSZH ja kiudpistiku liideste leegi- ja heitmestandardid
• Töötemperatuuri vahemik: -40 °C kuni +85 °C

Kasutusjuhend

Paigaldage kaabel FTTH sisenemispunktist või jaotuspaneelist ONT, modemi või võrguseadmeni, vältides järske paindeid ja teravaid servi. Sisestage LC/APC pistik vastavasse LC/APC porti ja SC/APC pistik SC/APC porti, kuni pistikud klõpsatavad paika. Kontrollige APC pistikute orientatsiooni, et tagada korralik istumine ja minimaalne tagasipeegeldus. Pärast paigaldust kontrollige optilist jõudlust sobiva testseadmega või vaadake kaasasolevat testiaruannet, et kinnitada sisestuskadu ja tagasikadu vastavust ootustele.

Soovitused

Vältige kaabli painutamist alla tootja minimaalse painderaadiuse, kaitske pistiku otsapindu tolmukorkidega kuni lõpliku ühendamiseni ning käsitsege soomustatud kaablit ettevaatlikult, et vältida liigset deformatsiooni. Kasutage sertifitseeritud kiudpuhastusvahendit ja järgige tavalisi kiudohutuse tavasid otsapindade ühendamisel või kontrollimisel.
