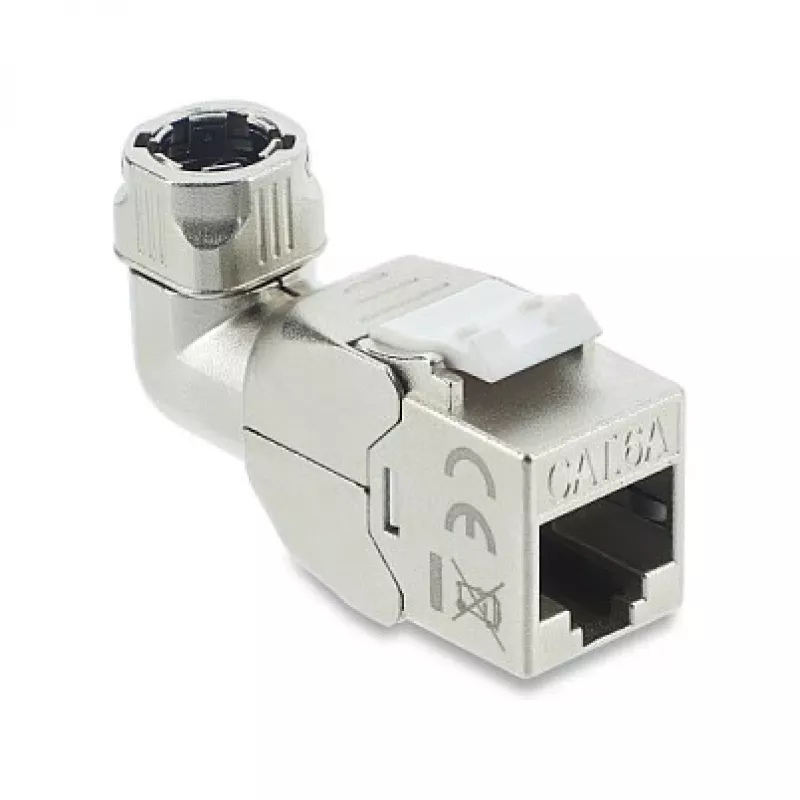

Keystone RJ45 moodul DELOCK 90374 Cat.6A 90° tööriistavaba

DELOCK Keystone RJ45 moodul 90374 Cat.6A 90° tööriistavaba on nurga all olev keystone võrgupistik, mis on loodud struktureeritud kaabelduse paigaldusteks, mis nõuavad Cat6A jõudlust piiratud ruumis. Moodul kinnitub standardsetesse keystone paneelidesse ja seinaraamidesse ning selle tööriistavaba otsastamise disain võimaldab kiireid RJ45 kaabliühendusi ilma spetsiaalsete pressimistööriistadeta. Kõrgekiiruseliste Etherneti ühenduste jaoks ehitatud nurga all olev vorm aitab kaableid korralikult suunata patch-paneelides, pistikupesades või pinnale paigaldatud karbides, kus tagumine kliirens on piiratud.

Eelised

Tööriistavaba otsastamine lihtsustab kohapealset juhtmestamist, võimaldades kiiret sisestamist ja kindlat kontakti ilma lisatööriistadeta, vähendades paigaldusaega. Cat6A tugi tagab ühilduvuse 10 Gigabit Ethernetiga vase kaudu, kui see on korralikult paigaldatud ja sobitatud sobiva kaabeldusega. 90° orientatsioon minimeerib kaabli painderaadiust ja parandab kaablihaldust tihedates või madalates karpides. Keystone vorming tagab laia ühilduvuse standardsete esipaneelide ja patch-paneelidega paindlikuks kasutuselevõtuks.

Sobib

Peamised spetsifikatsioonid

Kasutamine

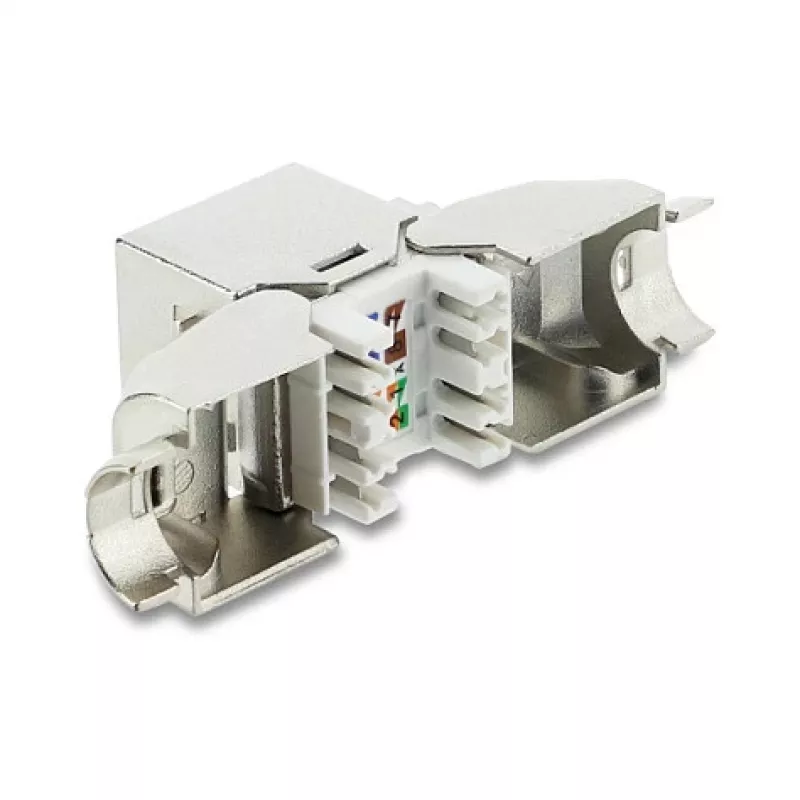

Sisestage moodul ühilduvasse keystone avasse, kuni see kindlalt paigale klõpsatab. Valmistage Etherneti kaabel ette, eemaldades väliskesta, et paljastada paarid mooduli juhendis näidatud pikkuseni, seejärel sisestage iga juht vastavasse IDC pilusse, järgides värvikoodi märgistust. Rakendage sisseehitatud otsastusmehhanismi, vajutades katet või sulgurit vastavalt toote disainile, kuni juhid on kinnitatud. Pärast otsastamist kontrollige ühendust visuaalselt ja testige linki võrgutestriga, et kinnitada jõudlust ja õiget pinout'i.

Soovitused

Moodul toimib kõige paremini, kui seda kasutatakse Cat6A-reitinguga keerupaarkaabliga ja paigaldatakse ühilduvatesse keystone paneelidesse või esipaneelidesse; vältige soovitatud painderaadiuse ületamist ja tagage korralik kaabli ettevalmistus ning testimine, et saavutada määratud jõudlus.
