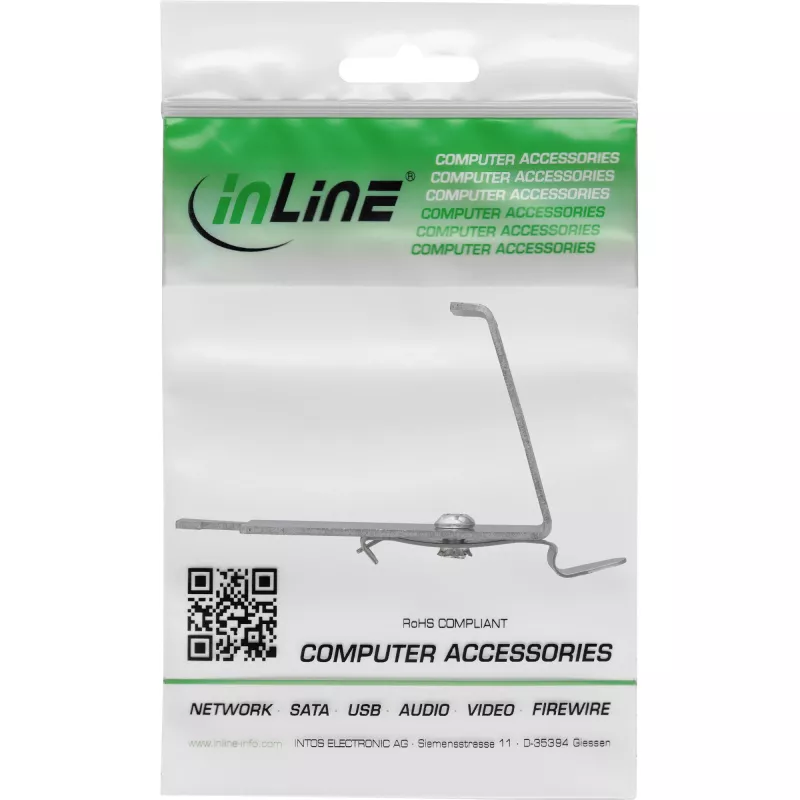

Keystone-moodul InLine 76203L — RJ45 sisestus võrgu keystone-paneelidele, mudel 76203L

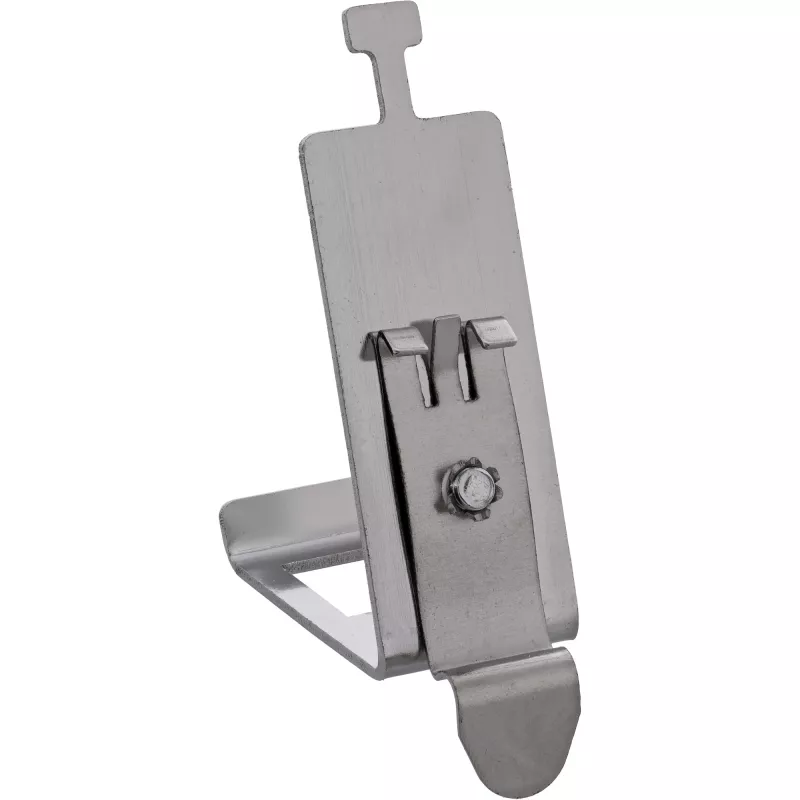

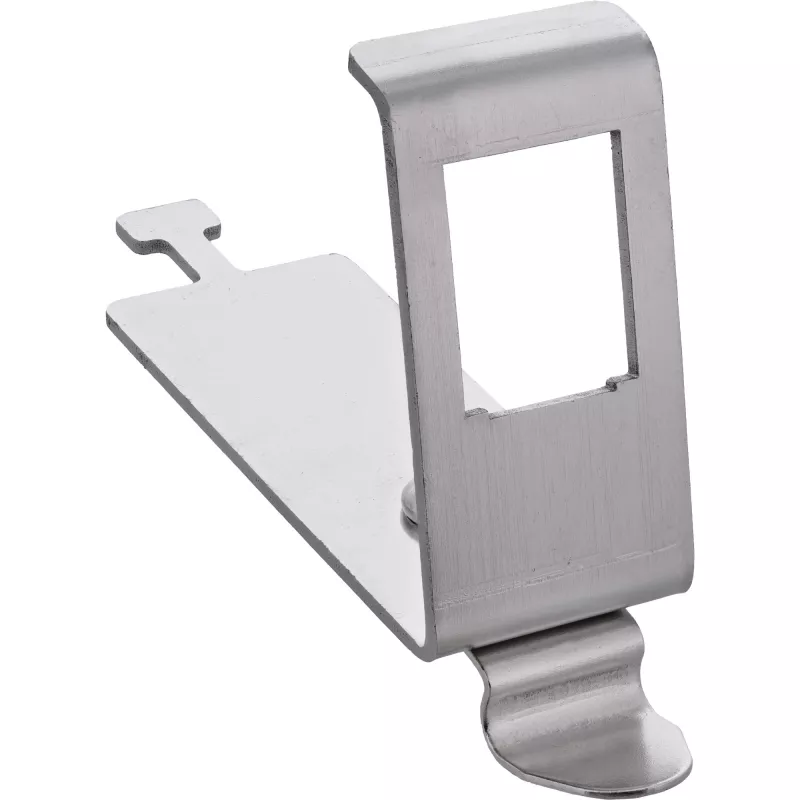

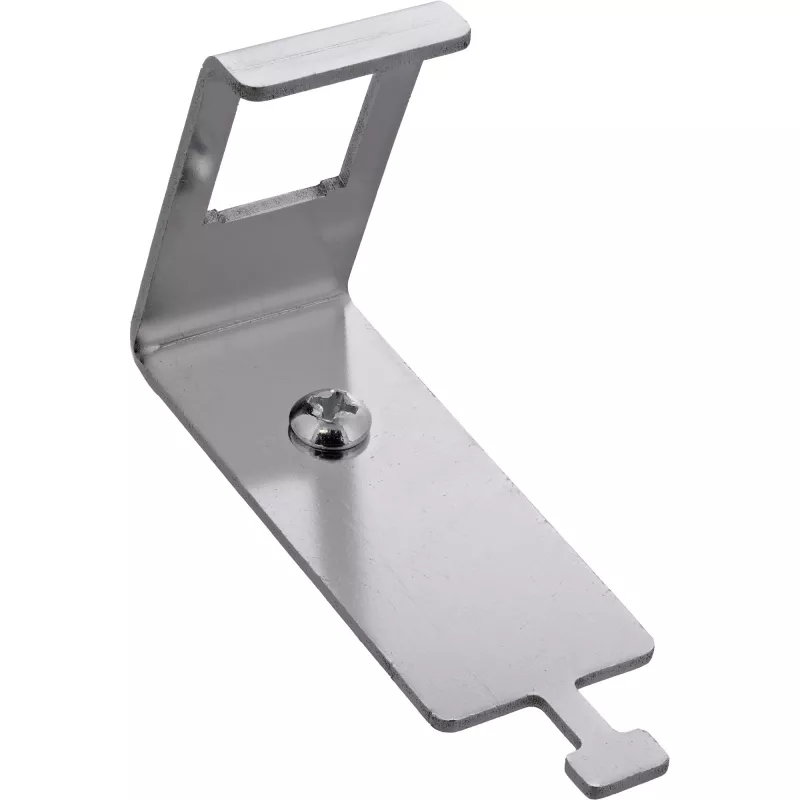

InLine 76203L on metallist kronstein, mis on mõeldud keystone-mooduli koos RJ45-sisestusega vastuvõtmiseks, kasutamiseks struktureeritud kaabelduses ja väikestes LAN-paigaldistes. Kronstein sobib standardsesse 19 x 14,8 mm keystone-avasse ja on kujundatud keystone-sisestuse klõpsatavaks paigaldamiseks keystone-paneelidesse, seinakilpidesse või kohandatud korpustesse. Selle kompaktsed mõõtmed ja võimalus paigaldada järjestikku muudavad selle sobivaks mitme pordiga koostude loomiseks 35 mm laiustele DIN-liistudele.

Eelised

Metallkonstruktsioon tagab mehaanilise tugevuse ja usaldusväärse toe keystone RJ45-sisestusele, aidates säilitada joondust riiulites ja jaotuspaneelides. Integreeritud sakk pakub täiendavat kinnituspunkti kaablisidemetele, võimaldades tõmbevabastust ja korralikku kaablite marsruutimist. Standardsed mõõtmed tagavad ühilduvuse tavaliste keystone-moodulitega ja võimaldavad mitut kronsteini kombineerida kitsas 23 mm laiuses, et kasutada tõhusalt liisturuumi.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage ühilduv RJ45 keystone-moodul kronsteini 19 x 14,8 mm avase, kuni see klõpsatab kohale. Kinnitage kokkupandud kronstein ja keystone-moodul 35 mm DIN-liistule, haakides kronsteini liistu taha ja vajutades, kuni klõpsab. Suunake Etherneti kaabel keystone-sisestuseni, teostage vajalik termineerimine (punch-down või crimpimine sõltuvalt keystone'ist) ja kasutage integreeritud sakki kaabli kinnitamiseks kaablisidemega tõmbevabastuseks. Mitu kronsteini saab paigaldada kõrvuti, et moodustada mitme pordiga konfiguratsioon.

Soovitused

Enne paigaldamist kontrollige keystone-mooduli mõõtmeid, et tagada ühilduvus 19 x 14,8 mm avaga. Etherneti kaablite marsruutimisel kasutage sobivat kaablikorraldust ja tõmbevabastust; integreeritud sakk on mõeldud kasutamiseks kaablisidemetega ning mitte ainsaks mehaaniliseks toeks tugevalt koormatud kaablitele. Riiulitesse või korpustesse paigaldamisel paigaldage kronsteinid järjestikku, et optimeerida ruumi DIN-liistul.
