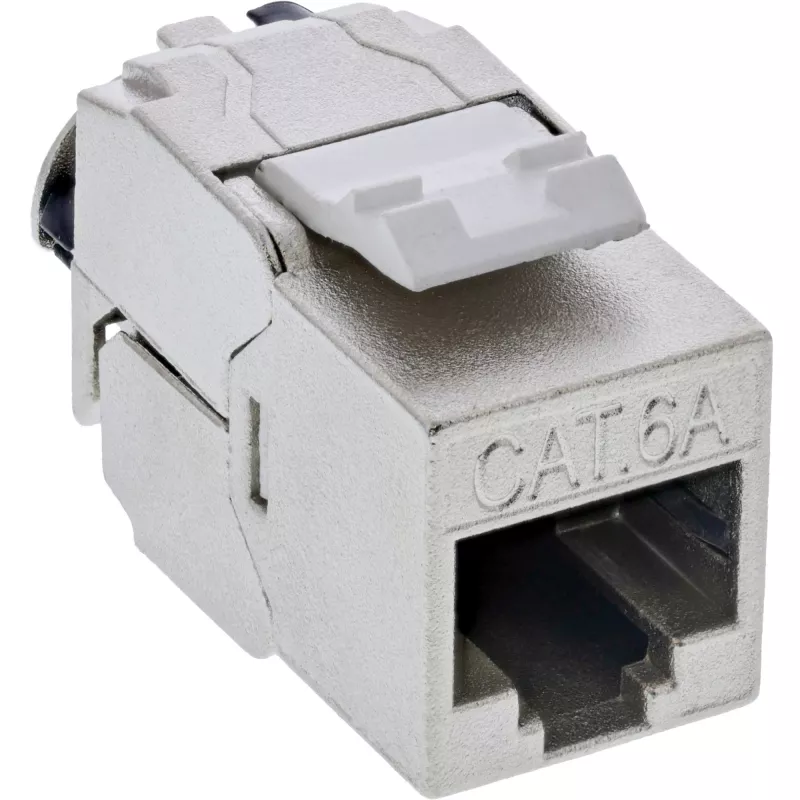

Keystone moodul InLine 76202V — mõõtmed 20×34×15 mm, kompaktne võrgutarvik

InLine 76202V keystone moodul on kompaktne võrgutarvik, mis on mõeldud modulaarseks struktuurkaabelduseks ja kitsastesse paigaldusruumidesse. Väikeste välismõõtmete ja keystone SNAP-In vormiteguriga sobib see seinapistikupesadesse, jaotuspaneelidesse ja keystone korpustesse, pakkudes usaldusväärset RJ45 võrguühendust Cat6a rakendustele kuni 500 MHz.

Eelised

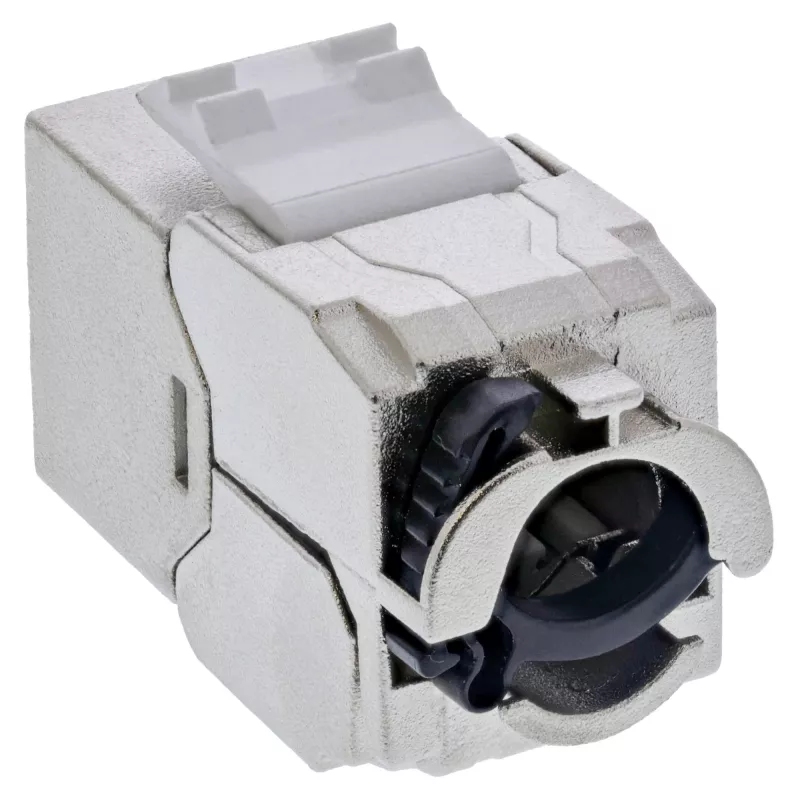

See täielikult varjestatud keystone moodul on valmistatud survevalatud korpusega ja integreeritud LSA lõpuliistuga, tagades mehaanilise vastupidavuse ja usaldusväärse signaalivarjestuse kiire Etherneti jaoks. Moodul toetab kuni 10 Gbit/s ja PoE/PoE+ toiteedastust, samas kui integreeritud kaabliklamber ja tugi jäikadele paigalduskaablitele (AWG 22–26) lihtsustavad lõpetamist ja kindlat kaablijuhtimist. SNAP-In disain võimaldab kiiret monteerimist standardsetesse keystone avadesse.

Sobib

• Jaotuspaneelidele ja 19" tühjadele paneelidele
• Seinapistikupesadele ja telekommunikatsiooni väljunditele väikestes ruumides
• Modulaarsed võrgupesad kontoritesse, serveriruumidesse ja tööstuslikesse korpustesse

Peamised tehnilised andmed

• Kategooria: Cat.6a, kuni 500 MHz
• Andmeedastuskiirus: kuni 10 Gbit/s
• Pistik: RJ45 pesa, keystone SNAP-In moodul
• Varjestus: täielikult varjestatud (metallist survevalukorpus)

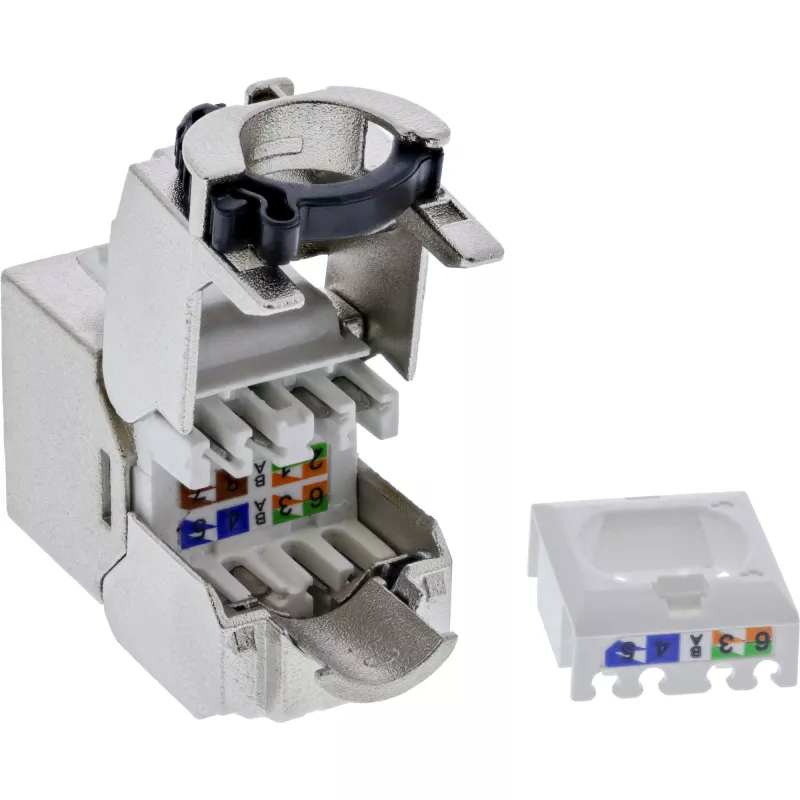

• Lõpetus: LSA liistlõpetus
• Kaabli ühilduvus: jäigad paigalduskaablid AWG 22–26, välisläbimõõt 6,0–8,5 mm
• Mehaaniline vastupidavus: kavandatud 750 ühendustsükliks
• Power over Ethernet: toetab PoE ja PoE+
• Monteerimine: sobib 19" tühjadele paneelidele, harukarpidele ja keystone korpustele
• Füüsilised mõõtmed (ligikaudsed): laius 20 mm × sügavus 34 mm × kõrgus 15 mm

Kasutamine

Lõpetage üksikud juhtpaarid LSA liistul vastavalt kehtivale juhtmestiku standardile, kinnitage kaabel integreeritud kaabliklambriga ja paigutage moodul keystone avasse seinapistikupesas, jaotuspaneelis või harukarbis. Veenduge, et paigalduskaabel jääb toetatud AWG vahemikku ja välisläbimõõdu piiridesse ning kontrollige varjestuse katkematust, kui ühendate varjestatud väljundite või paneelidega. Pärast paigaldamist kontrollige ühenduse ja PoE funktsionaalsust sobivate testimisriistadega.

Soovitused

Usaldusväärse kiire jõudluse tagamiseks kasutage Cat6a kaabeldust ja järgige õiget paarilõpetust ja varjestusviise. Enne paigaldamist kontrollige keystone ava ja paneeli väljalõike ühilduvust ning pärast montaaži tehke võrgutestid, et kinnitada signaali terviklikkust ja PoE edastust.
