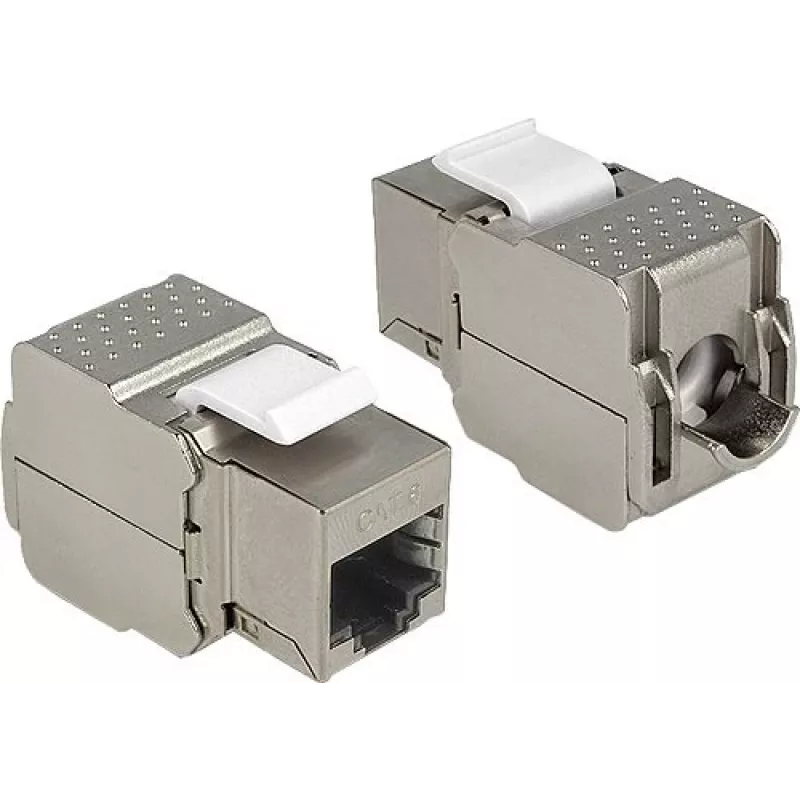

Keystone-moodul DeLOCK 86154

DeLOCK 86154 keystone-moodul pakub kompaktset liidest keerdpaarkaabli ühendamiseks RJ45 emasporti. Standardiseeritud mõõtmete ja hõbedase viimistlusega moodul klõpsatakse keystone-ühilduvatesse patch-paneelidesse, näoplatidesse või pinnapaigalduskastidesse, võimaldades lihtsat paigaldust võrgutarvikute seadistustes.

Eelised

Moodul ühendab RJ45 emaspesa tagaküljel asuva LSA-ühendusega, tagades usaldusväärse signaaliedastuse ja korrektse kaablilõpetuse. Selle standardne keystone-vorming tagab ühilduvuse tavaliste paigaldusraamide ja näoplaatidega, samas kui väikesed mõõtmed toetavad ruumisäästlikke paigaldusi.

Sobib (ülesanded / kasutusjuhud)

• Keerdpaarkaablite lõpetamine patch-paneelides ja keystone-näoplaatides
• Kodu- ja väikekontori võrgu seinapistikupesad
• Pinnapaigalduskarbid ja kohandatud võrgukorpused

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel / MPN: 86154
• Pistikud: RJ45 emane (ees) ja LSA (taga)
• Värvus: Hõbedane
• Mõõtmed (L×S×K): 37,8 mm × 16 mm × 21,9 mm
• Vorming: Keystone-moodul

Kasutamine

Valmistage keerdpaarkaal ette, eemaldades välimise kesta ja paigutades juhtmed vastavalt valitud juhtmestiku standardile. Lõpetage juhtmed mooduli tagaküljel asuvatesse LSA-kontaktidesse, tagades turvalise istuvuse. Klõpsake keystone-moodul ühilduvasse patch-paneeli, näoplaati või pinnapaigalduskarpi, kuni see klõpsuga paigale lukustub, seejärel ühendage RJ45-pistik eesmisse pessa.

Soovitused

Kontrollige juhtmestiku skeemi (T568A või T568B) enne lõpetamist ja testige ühendust pärast paigaldamist sobivate võrgutestritega, et tagada õige paaritus ja signaali terviklikkus.
