Keystone Jack ACT CAT5E Unshielded Punch Down Valge TD5015

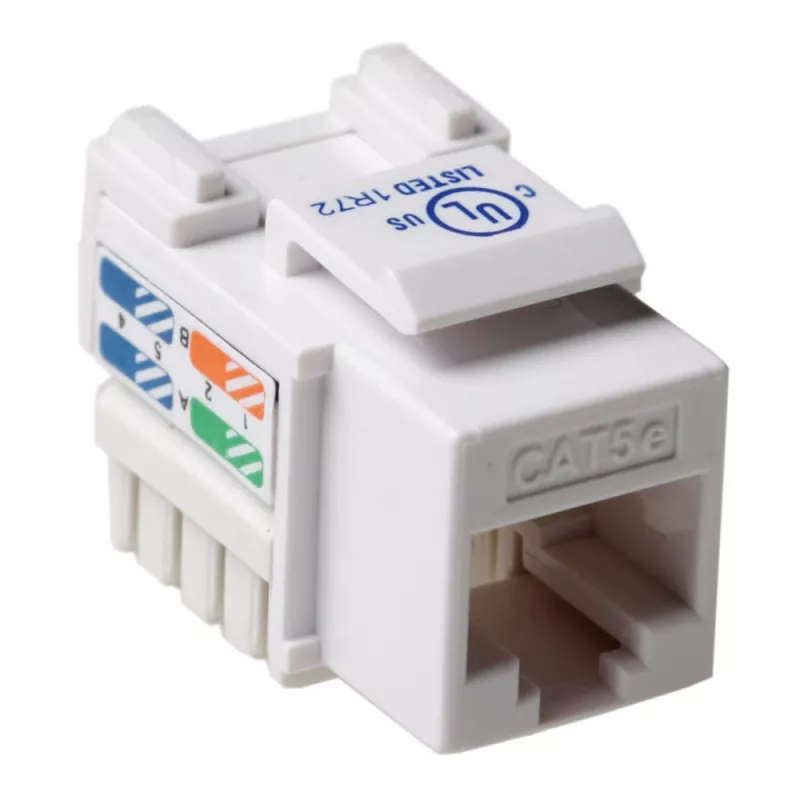

ACT CAT5E Keystone Jack on varjestamata punch-down pistik, mis on mõeldud usaldusväärsete Ethernet-võrgu ühenduste jaoks. See ühendab RJ45 pordi IDC-punch-down liidesega, et termida CAT5e kaableid kiiresti ja säilitada stabiilset andmeedastust. Valge plastkorpus sulandub patch-paneelidesse, seinaplaatidesse ja keystone raamidesse, pakkudes diskreetset ja professionaalset välimust elamu- ja äripaigaldistele.

Eelised

See keystone jack toetab CAT5e jõudlusparameetreid tüüpilistes 100BASE-TX ja 1000BASE-T võrkudes, kui see on korralikult paigaldatud, võimaldades usaldusväärset andmeedastust igapäevaste võrguvajaduste jaoks. Varjestamata disain lihtsustab käsitsemist ja vähendab kulusid keskkondades, kus täiendavat EMI kaitset pole vaja. IDC-terminatsioon vähendab vajadust jootmis- või pressimistööriistade järele ning aitab tagada ühtlase paaride joonduse ja kindlad ühendused. Standardne RJ45-pistik tagab ühilduvuse tavaliste Ethernet-kaablite ja moodulitega.

Sobib

• Koduvõrgu seinaplaadid ja patch-paneelid
• Väikese kontori ja SOHO struktureeritud kaabeldus
• Andmeväljundite paigaldised lauaarvutitele, printeritele ja IP-telefonidele
• Moderniseerimine või uued keystone-paneelid ja raamid

Peamised spetsifikatsioonid

• Kategooria: CAT5e varjestamata keystone jack
• Pistikutüübid: emane RJ45 port ja IDC punch-down kontaktid
• Portide arv: ühe pordi moodul
• Terminatsioonimeetod: 110/IDC punch-down
• Värv: valge plastkorpus
• Paigaldusvorming: keystone-ühilduv standardsete seinaplaatide ja patch-paneelidega
• Kaabliühilduvus: 4-paariline UTP/CAT5e keerdpaarkaabel

Kasutamine

Valmistage CAT5e-kaabel ette, eemaldades välimine katte nii, et neli keerdpaari paljastuvad, ja lahti keerutage iga paar ainult nii palju, kui on vaja terminatsiooniks. Järgige keystone jacki peale trükitud värvikoodi, et paigutada traadipaarid IDC-soontesse, seejärel kasutage punch-down tööriista, et suruda iga juht kindlalt IDC-kontaktidesse. Lõigake liigne traat korpusega tasa. Klõpsake keystone jack ühilduvasse seinaplaati või patch-paneeli, kuni see lukustub oma kohale, ja katsetage termineeritud ühendust võrgutestriga, et kontrollida pidevust ja paaride terviklikkust.

Soovitused

Kasutage seda varjestamata CAT5e keystone jacki keskkondades, kus elektromagnetilised häired on minimaalsed; piirkondades, kus on kõrgem EMI või kui kaableid vedatakse elektriseadmete lähedal, kaaluge varjestatud alternatiivi. Järgige alati struktureeritud kaabelduse parimaid tavasid: säilitage nõuetekohane painderaadius, eraldage toite- ja andmejuhtmed ning testige iga ühendust pärast paigaldamist, et tagada usaldusväärne võrgu jõudlus.
