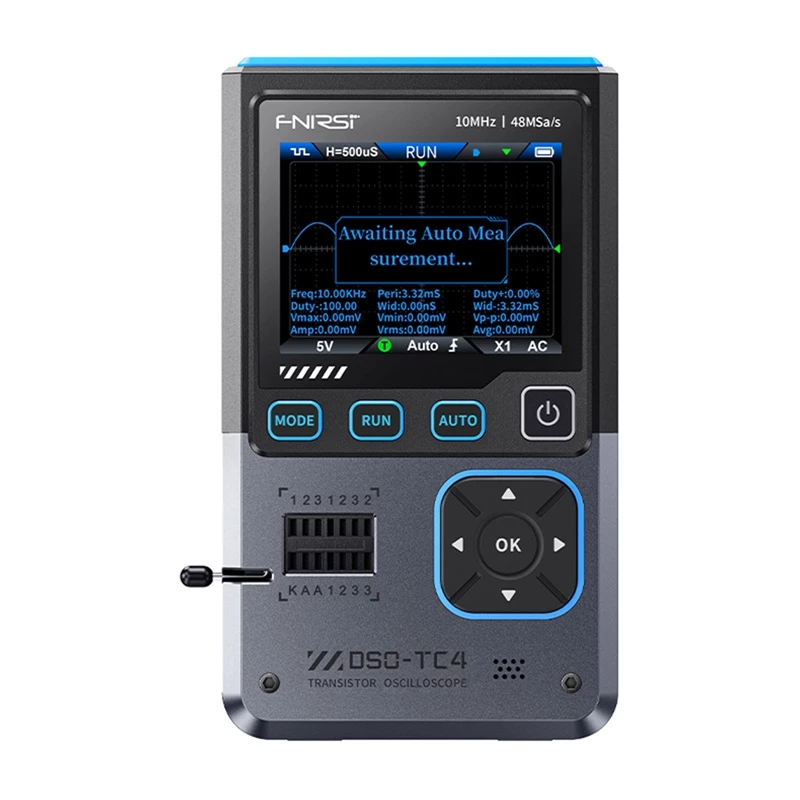

Kantav ostsilloskoop Fnirsi DSO-TC4 3-ühes, 100 MHz ribalaius, käsimultimeeter ja lainekuju generaator

FNIRSI DSO-TC4 on kantav 3-ühes instrument, mis ühendab digitaalse ostsilloskoobi, elektroonikakomponentide testeri ja signaaligeneraatori. Seade on mõeldud lainekuju analüüsiks, komponentide tuvastamiseks ja signaali simuleerimiseks hooldus- ja diagnostikatöödes. Arukas põlemisvastane kaitse aitab vältida sisendahela kahjustusi, kui sondid on valesti ühendatud, ning 2,8-tolline TFT-värviekraan kuvab mõõtmisi ja graafikuid selgeks ülevaatuseks.

Eelised

Instrument pakub analoogribalaiust kuni 10 MHz ja reaalajas diskreetimissagedust 48 MSa/s, võimaldades detailset lainekuju hõivet. Integreeritud komponentide tester tuvastab automaatselt dioodid, transistorid (sh MOSFET-id), takistid, kondensaatorid ja muud passiivsed ning aktiivsed komponendid. Sisseehitatud signaaligeneraator pakub 13 lainekuju tüüpi sagedustega 0 kuni 50 kHz ja amplituudi juhtimisega. USB-C laadimine ja andmeedastus, 1500 mAh liitiumioonaku ja mitmekeelne liides (8 keelt) toetavad mugavat kaasaskantavat kasutamist.

Sobib

• Väliteeninduse diagnostika elektroonikaahelatele
• Komponentide testimine ja pooljuhtide ning passiivkomponentide kiire tuvastamine
• Katsesignaalide genereerimine ahela kontrollimiseks ja veaotsinguks
• Hariduslik kasutus ja põhilised laborimõõtmised

Peamised spetsifikatsioonid

• Ekraan: 2,8-tolline TFT-värviekraan reguleeritava heledusega
• Analoogribalaius: 10 MHz
• Reaalajas diskreetimissagedus: 48 MSa/s
• Sisendtakistus: 1 MΩ
• Sidestusrežiimid: AC / DC
• Vertikaalne tundlikkus (X1 vahemik): 10 mV/div – 10 V/div
• Ajalise baasi vahemik: 50 ns – 20 s
• Triggerirežiimid: Auto / Normaalne / Üksik; triggeritüübid: tõusev serv, langev serv
• Automaatsed mõõtmised: Max, Min, Keskmine, RMS, Vpp, Sagedus, Periood, Täitetegur
• Signaaligeneraator: 13 lainekuju tüüpi, sagedus 0–50 kHz, amplituud 0,1–3,0 V, täitetegur 0–100%
• Komponentide testeri vahemikud: takistid 0,01 Ω – 50 MΩ; kondensaatorid 25 pF – 100 mF; induktiivpoolid 10 µH – 1000 µH; Zener-dioodid 0,01–32 V; dioodi päripinge lang <5 V
• Katsepinge vahemik: Sond X1 kuni 80 Vpp (±40 V); Sond X10 kuni 800 Vpp (±400 V)
• Aku: Liitiumioon 3,7 V, 1500 mAh; toide USB USB-C kaudu (5 V/1 A)
• Mõõtmed: u. 90 × 142 × 27,5 mm; Kaal: 186 g

Kasutusjuhend

Ühendage sobiv sond sisendisse ja valige vajalik sidestus (AC või DC) ja vertikaalne tundlikkus. Kasutage ajalise baasi ja triggeri juhtnuppe, et stabiliseerida lainekuju 2,8-tollisel ekraanil; automaatsed mõõtefunktsioonid pakuvad levinud parameetreid nagu Vpp, sagedus ja RMS. Komponentide testimiseks sisestage komponent testimispessa või rakendage testimisklambrid ja järgige ekraanil kuvatavaid juhiseid automaatseks tuvastamiseks ja parameetrite lugemiseks. Signaalide genereerimiseks valige lainekuju tüüp, seadke sagedus, amplituud ja täitetegur, seejärel ühendage generaatori väljund testitava ahelaga. Laadige seadet USB-C pordi kaudu ja pange tähele, et automaatne unerežiim aitab pikendada aku kasutusaega kasutuskordade vahel.

Soovitused

Kasutage põlemisvastast kaitset ettenähtud viisil ja kontrollige sondi valikut (X1/X10) enne kõrgepinge signaalide mõõtmist. Komponentide testimisel jälgige polaarsust dioodide ja transistoride puhul ning veenduge, et seade on laetud, et vältida katkenud mõõtmisi.
