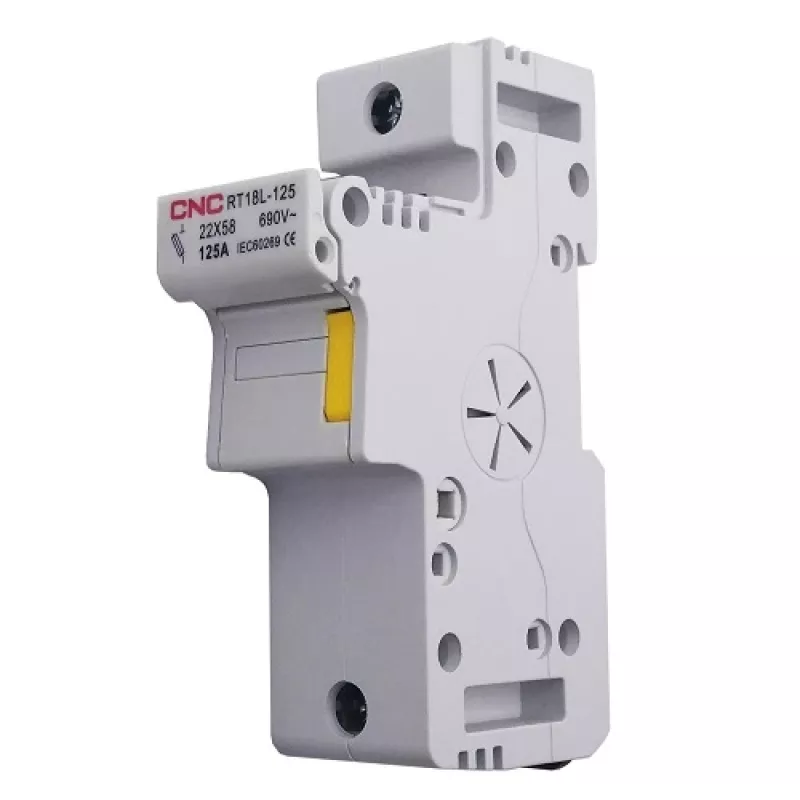

Kaitsmehoidik CNC NV822485 1‑pooluseline 690V 125A

Kaitsmehoidik CNC NV822485 on ühepooluseline DIN‑liistule paigaldatav hoidik, mis on ette nähtud 22×58 mm gG padrunsulavkaitsmete jaoks. Selle nimipinge on kuni 690 V ja leppeküttevool (LKV) on 125 A, pakkudes ohutut ja standarditele vastavat viisi sulavkaitsmete kinnitamiseks ja ühendamiseks tööstus- ja ärihoonete elektrikilpides. Toode vastab standardile IEC 60269 ja sobib kaitseks ülekoormuste ja lühiste eest.

Eelised

CNC NV822485 pakub kompaktset DIN‑liistu disaini kiireks paigaldamiseks 35 mm liistule, lihtsat sulavkaitsme vahetust ja usaldusväärset elektrikontakti ühe pooluse jaoks. Selle konstruktsioon vastab IEC 60269 nõuetele ja kannab CE‑märgist, tagades ühilduvuse standardsete 22×58 mm gG sulavkaitsmetega ning kindla töö kuni määratud pinge- ja vooluväärtusteni.

Sobib kasutamiseks

• Tööstuslikes jaotus- ja juhtkilpides
• Mootori juhtimisahelates
• Ärihoonete elektrikilpides
• Rakendustes, mis nõuavad 22×58 mm gG padrunsulavkaitsmeid

Peamised spetsifikatsioonid

• Pooluste arv: 1
• Nimipinge: 690 V
• Leppeküttevool (LKV): max 125 A
• Sobiva sulavkaitsme suurus: 22 × 58 mm (gG)
• Paigaldus: DIN‑liist, 35 mm
• Mõõtmed: 126 × 78 × 36 mm
• Standardid / sertifikaadid: IEC 60269, CE

Kasutusjuhised

Paigaldage kaitsmehoidik standardsele 35 mm DIN‑liistule ja kinnitage see vastavalt kilbi juhtmestiku tavadele. Sisestage ühilduv 22×58 mm gG padrunsulavkaitsme hoidikusse, kuni see klõpsatab kohale, tagades õige polaarsuse ja kindla kontakti. Ühendage toite- ja koormusjuhid vastavatele klemmidele, pingutage klemmi tüübile ettenähtud momentliga ning kontrollige koostu visuaalselt ja sobivate testseadmetega enne ahela pingestamist.

Soovitused

Kasutage ainult sulavkaitsmeid, mis vastavad määratud 22×58 mm gG tüübile ning ärge ületage nimipinget ja LKV väärtusi. Teostage paigaldus ja hooldus vastavalt kehtivatele elektristandarditele ja kvalifitseeritud personali poolt. Vahetage kahjustatud hoidikud või sulavkaitsmed ning kontrollige klemmide õiget pingutust, et säilitada usaldusväärne kaitse.
