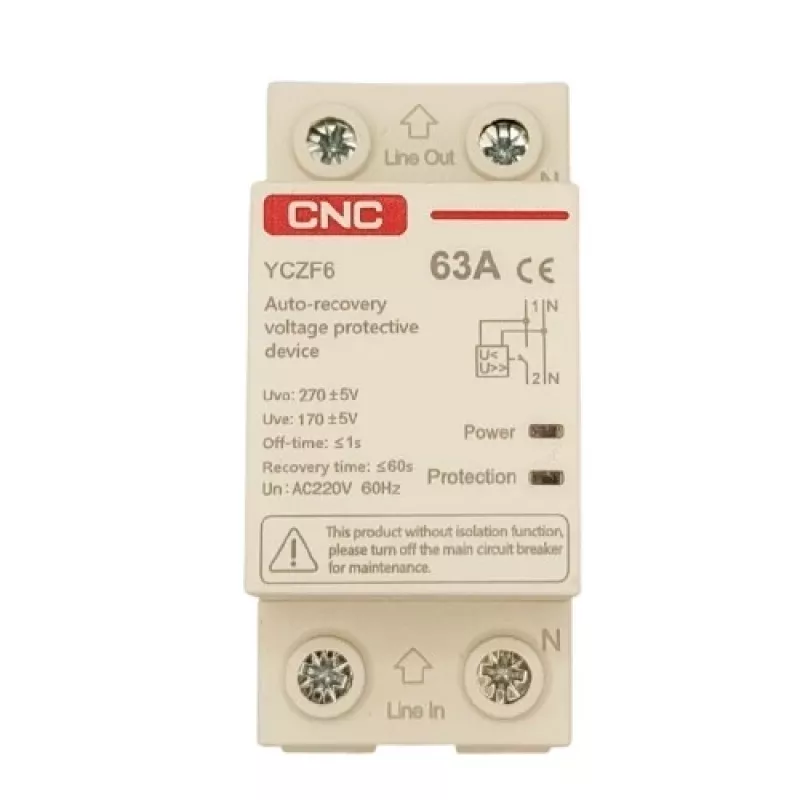

Kaitselüliti isetaastumiskaitsega CNC EL240302 1P+N 63A 230V

CNC EL240302 on 1P+N liig- ja alapingekaitse automaatse isetaastumisega, nimipinge AC 230V ja maksimaalse töövooluga 63A. Seade on ette nähtud paigaldamiseks 35 mm DIN-liistule ning kaitseb ühefaasilisi elamu- või väikeärikke, lülitades toite välja, kui pinge ületab eelseadistatud piirid, ja taastades toite automaatselt, kui pinge normaliseerub. Kompaktne valge korpus sisaldab toite- ja kaitseoleku LED-indikaatoreid ning sobib kasutamiseks jaotuskilpides ja muudes pingekaitset vajavates jaotusliinides.

Eelised

Kaitse pakub kombineeritud liig- ja alapingekaitset koos automaatse taastumisega, vähendades vajadust käsitsi sekkumiseks pärast mööduvaid rikkeid. Kompaktne DIN-liistule kinnitatav disain võimaldab lihtsat paigaldamist standardsetesse jaotuskilpidesse ning LED-indikaatorid näitavad selgelt toite- ja kaitseolekut. Seadmel on madal energiatarve ja pikk elektriline eluiga usaldusväärseks pidevaks tööks.

Sobib

• Ühefaasilised elamute elektrijaotussüsteemid (230V)
• Väikese äriklassi vooluringid, mis vajavad pingekaitset
• Paigaldamine tarbijakeskustesse ja jaotuskilpidesse 35 mm DIN-liistule

Peamised spetsifikatsioonid

• Nimipinge: AC 230V
• Nimivool: 63 A
• Poolused: 1P+N
• Sagedus: 50/60 Hz
• Liigpinge väljalülitus: AC 270V ±5V
• Alapinge väljalülitus: AC 170V ±5V
• Liigpinge taastumine: AC 255V ±5V
• Alapinge taastumine: AC 185V ±5V
• Reageerimisaeg: ≤ 1 s
• Taastumisaeg: ≤ 60 s
• Energiatarve: < 2 W
• Elektriline eluiga: > 50 000 lülitust
• Paigaldus: 35 mm DIN-liist
• Töötemperatuur: -35°C kuni +70°C
• Mõõtmed: 36,5 × 78,7 × 66,5 mm
• Värvus: valge

Kasutamine

Paigaldage CNC EL240302 standardsele 35 mm DIN-liistule jaotuskasti sees, kusjuures paigalduspinna kalle ei tohi ületada 5°. Ühendage faasi- ja nulljuht vastavalt kohalikele juhtmestiku reeglitele ja toote märgistusele. Kui vooluahela pinge väljub seadme piirväärtustest, avab see automaatselt ahela; kui pinge naaseb taastumisvahemikku, lähtestab kaitse ja taastab toite. Järgige klemmide õigeid pingutusmomente ja veenduge, et seade on paigaldatud kuiva, ventileeritavasse korpusesse.

Soovitused

Kasutage seda seadet ühefaasilistes 230V ahelates, mille maksimaalne püsivool ei ületa 63A. Ärge paigaldage keskkondades, kus suhteline õhuniiskus 40°C juures ületab 50% või kus paigalduspind on kaldu rohkem kui 5°. Püsiva ohutuse ja vastavuse tagamiseks järgige kohalikke elektrieeskirju ning laske paigaldus teostada või kontrollida kvalifitseeritud elektrikul.
