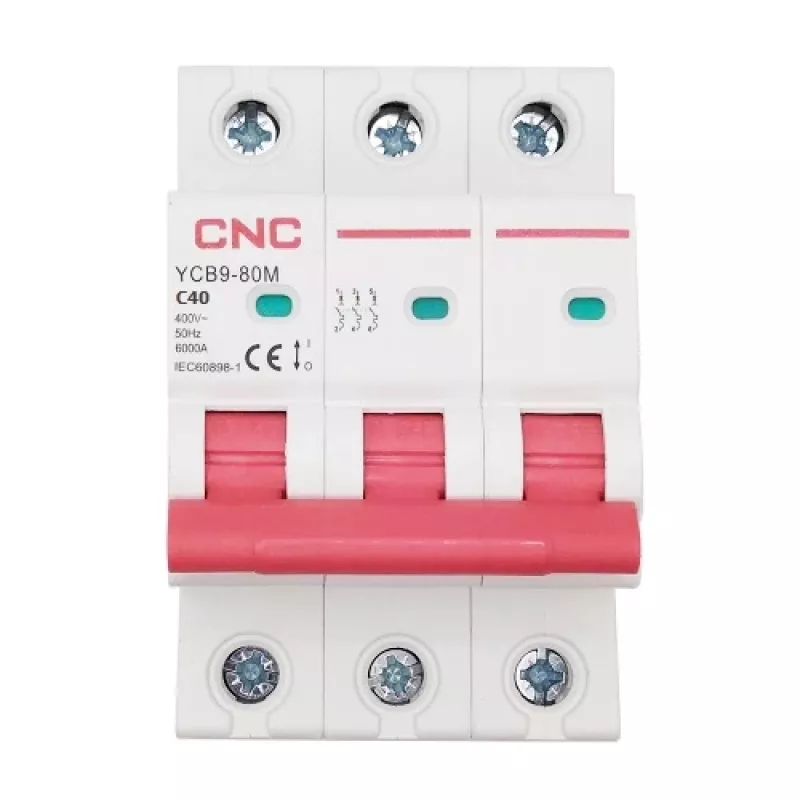

Kaitselüliti HiSmart NV821563 3-pooluseline 40A C-karakteristikuga miniatuurlüliti

Miniatuurlüliti HiSmart NV821563 on 3-pooluseline kaitseseade nimivooluga 40 A ja C-karakteristikuga rakendumisega. See pakub kolmefaasilistele elektripaigaldistele ülekoormus- ja lühisekaitset ning selget kontaktide asendi näitu. Lüliti on mõeldud DIN-liistule EN 60715 (35 mm) paigaldamiseks ja toetab ülemisi ja alumisi ühendusi kaablitele või pistiktüüpi lattidele.

Eelised

Seade ühendab ülekoormus- ja lühisekaitse 6 kA nimilülitusvõimega ja 500 V isolatsioonipingega. Sellel on leegiaeglustavad materjalid, mis on kõrge temperatuuri- ja löögikindlusega, eksimisvastane kontaktklemmiplokk ja nähtav avatud/suletud kontaktide asendi näit (punane = suletud, roheline = avatud). Kompaktsed mõõtmed ja standardne DIN-liistule paigaldamine lihtsustavad integreerimist elamu-, äri- ja kergetööstuslike jaotuskilpidesse.

Sobib

• Kolmefaasilistesse jaotuskilpidesse kodudes ja korterites
• Ärihoonete elektrikilpidesse ja väikekontoritesse
• Kergetööstuslikesse juhtimis- ja jaotussüsteemidesse
• DIN-liistu paigaldistesse, mis nõuavad kompaktset 3-pooluselist kaitset

Peamised spetsifikatsioonid

• Pooluste arv: 3
• Nimivool (In): 40 A
• Rakendumiskarakteristik: C
• Nimitööpinge (Ue): AC 400 V
• Isolatsioonipinge (Ui): 500 V
• Nimisagedus: 50/60 Hz
• Nimilülitusvõime (Icu): 6000 A (6 kA)
• Impulsstaluvuspinge (Uimp): 6000 V
• Mehaaniline eluiga: 20 000 lülitust
• Elektriline eluiga: 8 000 lülitust
• Kaitseklass: IP20
• Klemmiühendus: kaabel / pistiktüüpi latt; ülemised ja alumised ühendused
• Juhtme/lati ristlõige: kuni 25 mm² / 18-3 AWG
• Paigaldus: DIN-liist EN 60715 (35 mm) kiirklambriga
• Töötemperatuur: -5°C kuni +40°C (päeva keskmine <35°C)
• Hoiustamistemperatuur: -25°C kuni +70°C
• Mõõtmed: 85,5 x 78,8 x 54 mm
• Standardid: IEC 60898-1 / EN 60898-1
• Garantii: 24 kuud

Kasutamine

Paigaldage HiSmart NV821563 35 mm DIN-liistule, kasutades sisseehitatud kiirklambrit. Ühendage toite- ja koormusjuhid vastavalt ülemiste ja alumiste klemmidega, veendudes, et kaabli või pistiktüüpi lati ristlõige ei ületa 25 mm² ja et ühendused on pingutatud tootja soovitatud pöördemomendiga. Kontrollige, et faasijuhtmestik on õige ja et seadme kontaktide asendi näit kuvab oodatud olekut. Pärast paigaldamist testige lüliti tööd ja koordineerimist üles- ja allavoolu asuvate kaitseseadmetega enne vooluringi korrapärasesse kasutusse võtmist.

Soovitused

Kasutage lülitit selle nimiväärtuste piires (40 A, AC 400 V, 6 kA lülitusvõime) ja keskkondades, kus töötemperatuur on vahemikus -5°C kuni +40°C. Tagage perioodiline kontroll ja testimine vastavalt kohalikele elektrieeskirjadele ning vahetage seade välja, kui tuvastatakse mehaaniline või elektriline kulumine. Paigaldiste puhul, mis nõuavad suuremat lülitusvõimet või spetsiifilist selektiivsust, konsulteerige elektriala spetsialistiga.
