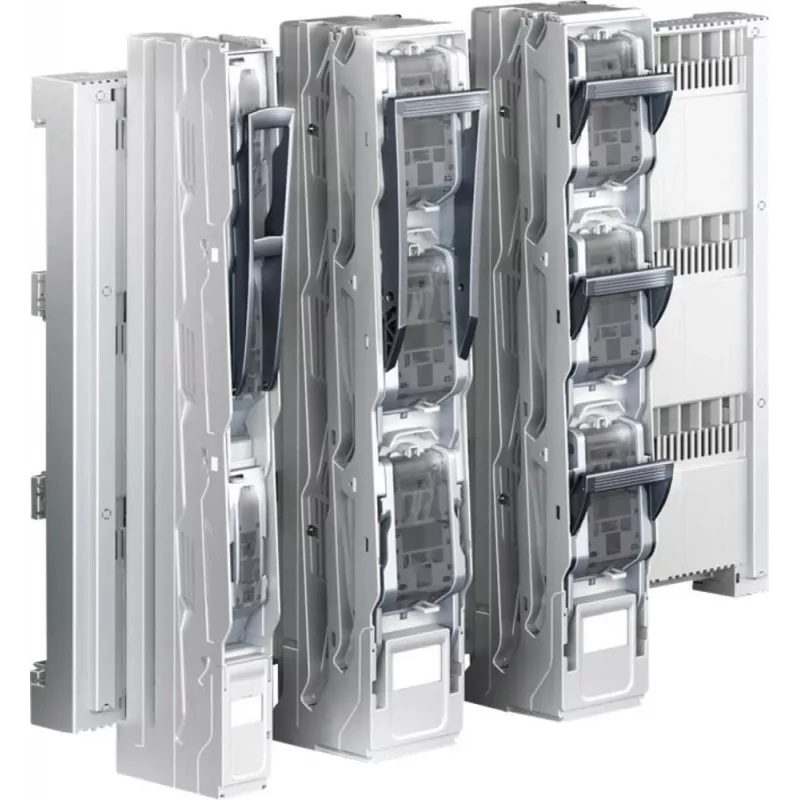

Kaitse- ja lülitusriba Rittal SV 9677.0 3-pooluseline, 160 A, suurus 00

Rittal SV 9677.0 on 3-pooluseline kaitse- ja lülitusriba, suurus 00, nimivooluga 160 A. See on mõeldud paigaldamiseks lülitus- ja juhtkilpidesse, et võimaldada kolmefaasiliste ahelate ohutut lülitamist ja kaitset. Seade mahutab kaitsesulavkaitsmeid ning pakub kompaktset, modulaarset lahendust tööstuslikuks elektrijaotuseks ja seadmete kaitseks, kus on vajalik usaldusväärne lahutamine ja voolukatkestus.

Eelised

Kaitse- ja lülitusriba ühendab ühes modulaarses üksuses lülitamise ja liigvoolukaitse, vähendades paigaldusruumi vajadust ja lihtsustades juhtmestikku. Kolmepooluseline konstruktsioon tagab kõigi faaside samaaegse juhtimise, parandades ohutust hoolduse ja rikkeolukordade ajal. Ehitatud vastavalt standardsetele korpuse paigaldusnõuetele, pakub seade ühtlast jõudlust tüüpilistes tööstuslikes töötingimustes ja toetab kaitsematerjalide lihtsat asendamist.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage kaitse- ja lülitusriba ettenähtud paigaldussiinile või paneeli avasse lülitus- või juhtkilbis, järgides korpuse tootja juhiseid. Ühendage kolm sissetulevat ja kolm väljuvat faasijuhti vastavate klemmidega, tagades klemmikruvide kindla pöördemomendi ja õige faaside järjestuse. Sisestage seadme kaitsmehoidikutega sobivad ja järgneva kaitse koordineerimiseks nõutava nimivooluga kaitsesulavkaitsmed. Kasutage lülitusmehhanismi koormusahelate isoleerimiseks hoolduse ajal või lülitusseadmena elektrijaotussüsteemis.

Soovitused

Veenduge, et valitud kaitsesulavkaitsmed sobivad 160 A nimivooluga ja paigalduskoha konkreetsete lühisvoolu tingimustega. Tagage, et kõik ühendused tehakse pingevabalt, ning järgige kehtivaid standardeid ja kohalikke eeskirju elektripaigaldiste, koordineerimise ja ohutuse kohta. Planeerige perioodilisi ülevaatusi, et kontrollida ühenduste turvalisust ning ülekuumenemise või kulumise märke.
