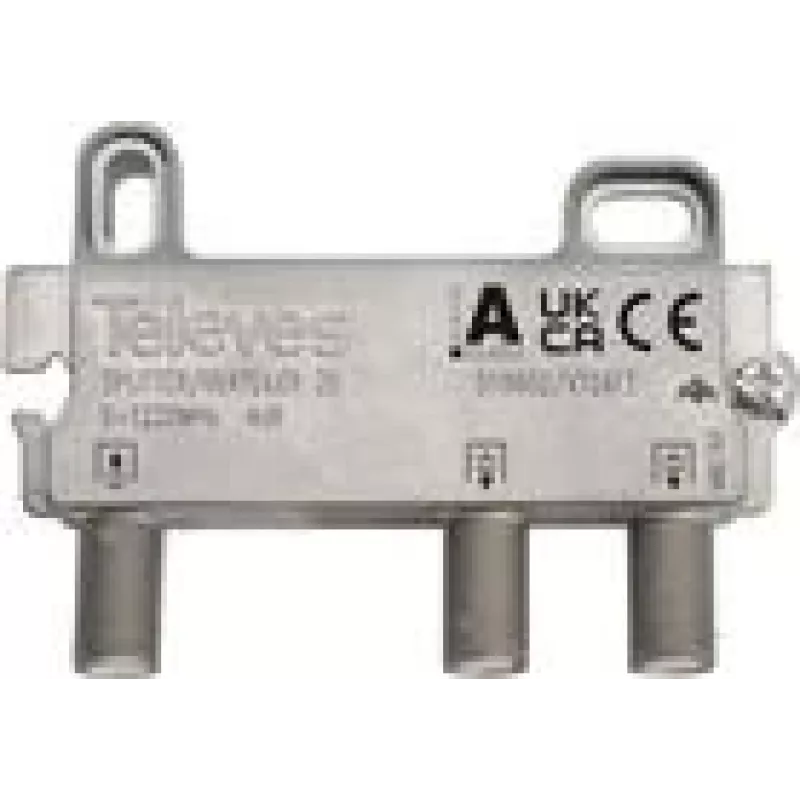

kahesuunaline jaotur Televes VT24FZ 5–1218 MHz 4 dB

Kahesuunaline jaotur Televes VT24FZ 5–1218 MHz 4 dB on passiivne RF-seade, mis on ette nähtud ühe sisendsignaali jagamiseks kaheks väljundiks, säilitades etteaimatava jõudluse laias sagedusvahemikus. Kompaktne ja mehaaniliselt töökindel jaotur sobib TV- ja RF-jaotuspaigaldistesse, kus üks antenn, võimendi või liin peab toitma kahte vastuvõtjat või allavoolu seadet. Seade toetab sagedusi vahemikus 5 MHz kuni 1218 MHz jaotuskadudega ligikaudu 4 dB, tagades ühtlase signaalijaotuse maapealse televisiooni, satelliidi IF-jaotuse jaoks kohaldatavates sagedusribades ning muude RF-rakenduste jaoks määratud vahemikus.

Eelised

Televes VT24FZ pakub madalat ja stabiilset jaotuskadu kogu oma töösagedusalas ning kompaktset vormitegurit, mis lihtsustab paigaldamist juhtmekappidesse või antennisüsteemide lähedusse. Passiivse jaoturina ei vaja see toiteallikat ja tagab galvaanilise isolatsiooni väljundite vahel, vähendades võimalikke häirete levikuteid. Seade on konstrueeritud etteaimatava impedantsi sobitamise ja minimaalse tagasipeegelduskao jaoks määratud sagedusvahemikus, toetades usaldusväärset signaali marsruutimist kodu- ja professionaalsetes paigaldistes.

Sobib

• Ühe antenni või liini jagamiseks kahe teleri või vastuvõtja toitmiseks
• Väikesemahuliseks RF-jaotuseks elamu- ja väikeäripaigaldistes
• Võimendi väljundi ühendamiseks kahe allavoolu seadmega
• Välipaigaldisteks, kus on vaja kompaktset passiivset jaoturit

Peamised spetsifikatsioonid

• Sagedusvahemik: 5–1218 MHz
• Jaotuskadu: 4 dB (tüüpiline)
• Väljundite arv: 2-suunaline jaotus
• Passiivne seade: välist toidet pole vaja
• Takistus: 75 oomi nimiväärtus
• Kompaktne mehaaniline disain, mis sobib paigaldamiseks jaotuskastidesse

Kasutamine

Ühendage sissetulev RF-signaal (antenn, võimendi väljund või signaaliliin) jaoturi sisendisse, kasutades sobivaid 75 Ω koaksiaalpistikuid ja kaablit. Ühendage iga väljundport sihtseadmete või jaotusliinidega 75 Ω koaksiaalkaabli abil, tagades kindlad ühendused ja korraliku kaabli paigutuse. Vältige koaksiaalkaablite liigset painutamist või pingutamist pistikute ühenduskohtades. Parimate tulemuste saavutamiseks paigutage jaotur varjestatud või ilmastiku eest kaitstud kohta, kui seda kasutatakse välistingimustes või niiskes keskkonnas.

Soovitused

Veenduge, et kogu liinikadu, sealhulgas jaoturi jaotuskadu ja kaabli sumbuvus, ei vähendaks vastuvõetud signaali alla ühendatud seadmete poolt nõutava miinimumi. Mitme jaoturi aheldamisel või pikkade kaablilõikude kasutamisel arvestage kumulatiivse kaoga ning vajadusel kasutage võimendit või väiksema kaoga jaotustopoloogiat. Hoidke pistikud puhtad ja kasutage välistingimustes või niisketes kohtades korrosioonikindlaid liitmikke.
