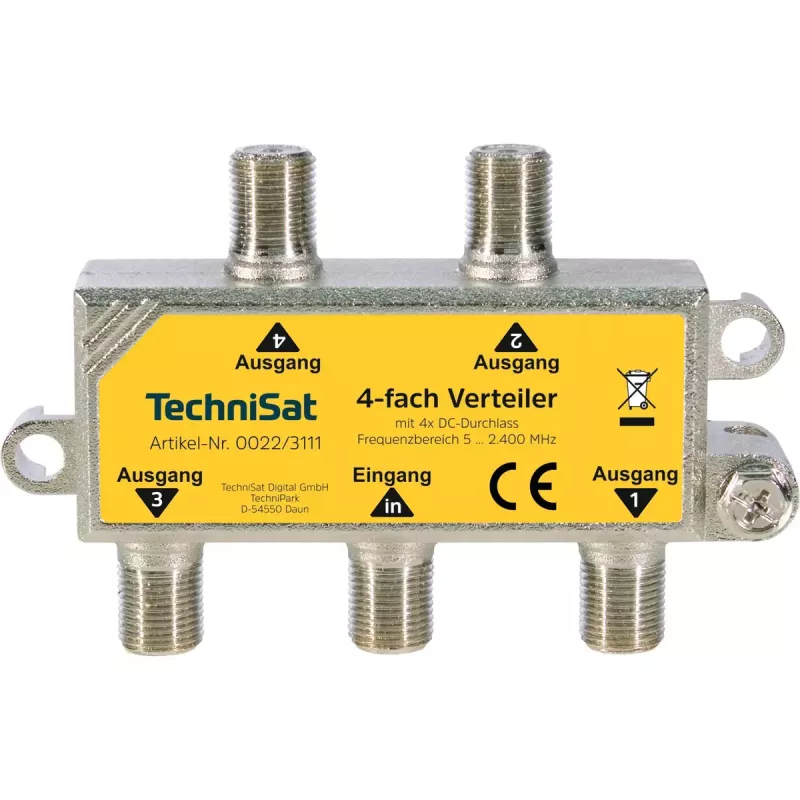

Kaablijagur TechniSat 0022/3111 75 Ω 5 - 2400 MHz

TechniSat 0022/3111 kaablijagur on kompaktne passiivseade raadiosageduslike signaalide jaotamiseks 75 Ω impedantsiga. See toetab laia sagedusvahemikku ja tagab usaldusväärse maapealsete ja satelliidi vahesagedussignaalide jaotamise, kasutades sisendil ja väljunditel F-pistikuid. Seade sobib koduseks ja väikepaigaldiste kasutamiseks, kus on vaja signaali jaotamist mitmele vastuvõtjale.

Eelised

Jagur katab laia sagedusvahemiku ja kasutab standardseid 75 Ω F-pistikuid, mis ühilduvad tavaliste koaksiaalpaigaldistega. Selle kompaktne vormitegur (85 mm x 18 mm x 85 mm) võimaldab paindlikku paigutust seadmeriiulitesse või seadmete taha. 2- ja 4-suunalised variandid sisaldavad ühesuunalist alalisvoolu läbipääsu ühel väljundil, et võimaldada LNB kaugtoidet, säilitades samal ajal signaali jaotuse.

Sobib

• Kombineeritud maapealsete ja satelliidi vahesagedussignaalide jaotamiseks mitmele vastuvõtjale
• Kodu- ja väikestesse äripaigaldistesse, mis nõuavad 75 Ω jagureid
• Seadistustesse, kus LNB-d tuleb toita kaabli kaudu (2- ja 4-suunalised mudelid)

Peamised spetsifikatsioonid

• Bränd: TECHNISAT
• Mudel / MPN: 0022/3111
• EAN: 4019588223110
• Impedants: 75 Ω
• Sagedusvahemik: 5 – 2400 MHz
• Mõõdud: 85 mm x 18 mm x 85 mm
• Pistikud: F-tüüpi sisend ja väljundid

Kasutamine

Ühendage sisenev koaksiaalsööde jaguri sisendisse, kasutades F-pistikut. Kinnitage vastuvõtjakaablid väljund-F-pistikutele. Kui kasutate 2- või 4-suunalist mudelit, mis pakub ühesuunalist alalisvoolu läbipääsu, veenduge, et LNB on ühendatud toidetud väljundiga, ja kontrollige, et toiteallikas (vastuvõtja või väline toiteplokk) võimaldab alalisvoolu edastust. Pärast ühenduste tegemist kontrollige signaali taset igal vastuvõtjal ja vajadusel kasutage väljundite vahel signaali tugevuse tasakaalustamiseks inline-summuteid.

Soovitused

Paigaldage jagur kuiva, ventileeritavasse kohta, eemal tugevatest elektromagnetilistest häiretest. Kasutage kvaliteetseid koaksiaalkaableid ja pingutage F-pistikuid korralikult, et säilitada signaali terviklikkus. Vältige mitme passiivse jaguri järjestikust lisamist ilma signaali võimendamata, et vältida liigset kadu.
