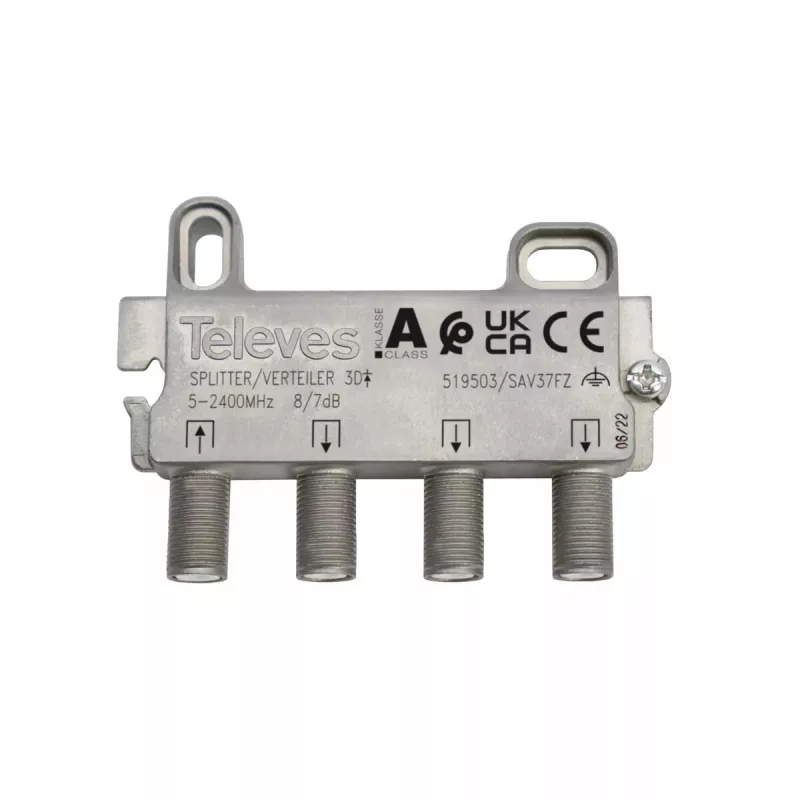

Kaablijagaja Televes 519503 roostevaba teras 5 - 2400 MHz

F 3W jaotur 5...2400MHz 8/7dB — kolmesuunaline kaablijagaja F-tüüpi pistikutega, mis on mõeldud SMATV ja muude raadiosagedussignaalide jaotamiseks. See katab laia sagedusala 5 kuni 2400 MHz ja sellel on kompaktne, miniatuurne elektrooniline disain, mis vähendab läbikadusid. Korpus on valmistatud tsamakist roostevaba terase väljanägemisega, et tagada parem varjestus ja mehaaniline vastupidavus. Mõeldud sisetingimustes kasutamiseks, seda saab paigaldada seinale, raamiplaadile või standardsele DIN-liistule.

Eelised

Televes 519503 jaotur tagab usaldusväärse signaalijaotuse laias sagedusvahemikus (5–2400 MHz) madalate sisestuskadudega tänu komponentide miniaturiseerimisele. Selle tsamakist korpus pakub tõhusat elektromagnetilist varjestust ja kindlat mehaanilist kaitset. Kompaktne vorm võimaldab paigaldamist kitsastesse kohtadesse ja toetab mitmeid sisepiagaldusvõimalusi: seinale, raamiplaadile või DIN-liistule.

Sobib kasutamiseks

• SMATV-süsteemides ja mitme korteriga antennijaotuses
• Satelliit-/kaabel-TV jaotuses, kus kasutatakse F-pistikuid
• Sisepaigaldusteks seintele, raamiplaatidele või DIN-liistudele

Peamised spetsifikatsioonid

• Mudel: Televes 519503
• Sagedusvahemik: 5–2400 MHz
• Tüüp: 3-suunaline jaotur (F-pistikud)
• Sumbuvus/Isolatsioon: 8/7 dB (märgitud)
• Korpuse materjal: tsamak (roostevaba terase stiilis varjestus)

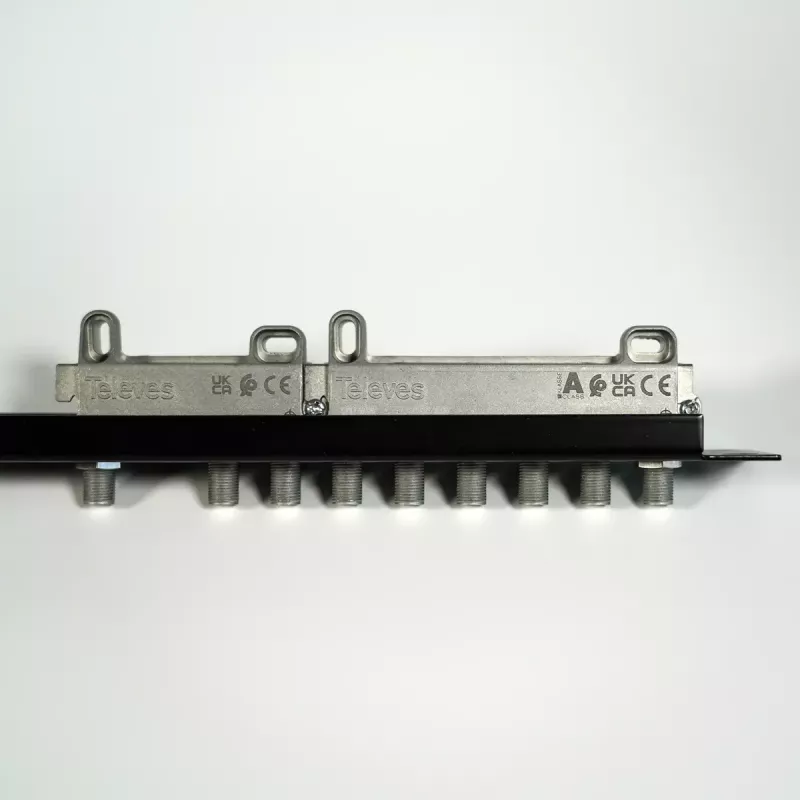

• Paigaldus: seinale, raamiplaadile, standardsele DIN-liistule
• Sisetingimustes kasutamiseks
• MPN: 519503, EAN: 8424450267868

Kasutamine

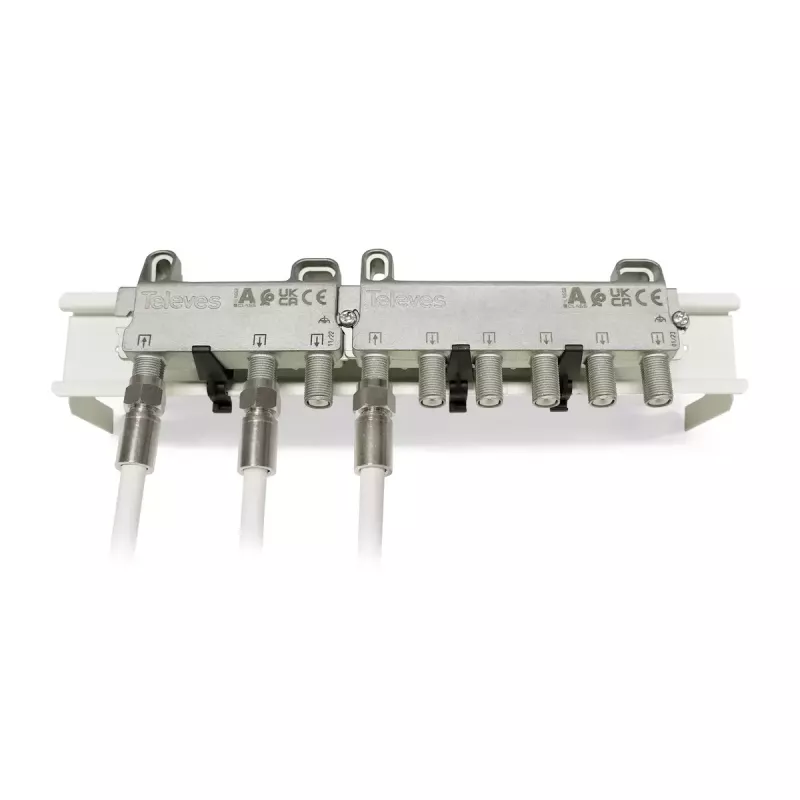

Paigaldage jaotur kuiva siseruumi seinale, raamiplaadile või DIN-liistule. Ühendage sisendkaabel, mis kannab sissetulevat raadiosagedussignaali, jaoturi sisend-F-pistikuga ja ühendage väljundkaablid kolme väljund-F-pistikuga, mis viivad iga vastuvõtja või jaotusliinini. Veenduge, et kõik pistikud on kindlalt kinni keeratud, et säilitada varjestus ja minimeerida signaalikadu. Järgige standardseid raadiosageduspaigalduse tavasid ja kasutage sagedusvahemikule sobivaid koaksiaalkaableid ja pistikuid.

Soovitused

Kasutage kvaliteetseid koaksiaalkaableid ja korralikult varjestatud F-pistikuid; vältige kokkupuudet niiskuse ja söövitava keskkonnaga. Pikkade kaablite või nõrga signaalitaseme korral kaaluge võimendite kasutamist või jaoturi paigutuse reguleerimist, et säilitada signaali kvaliteet.
