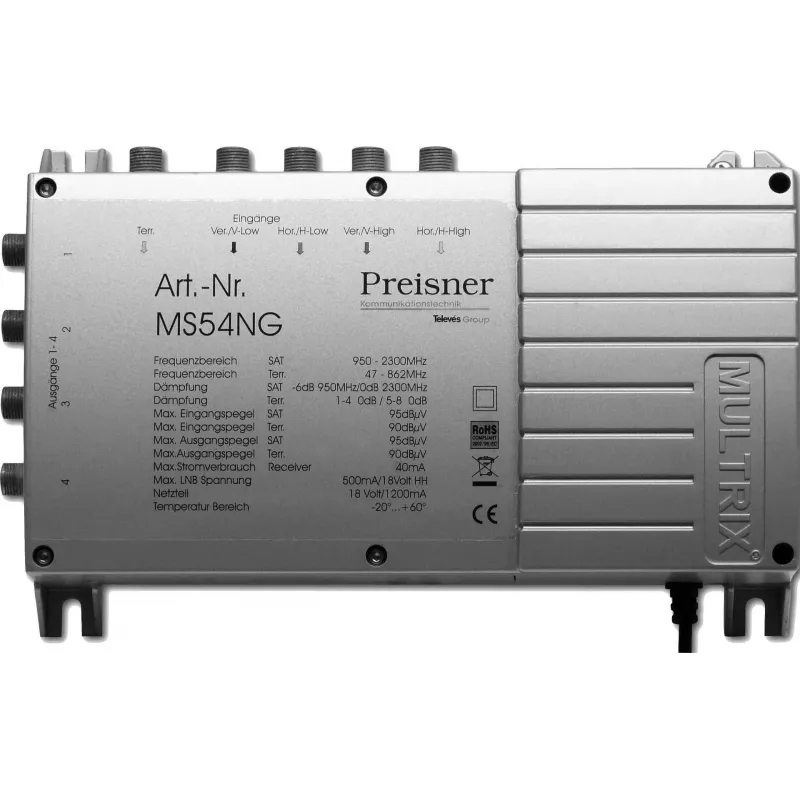

Kaablijagaja/kombineerija Televes MS54NG

Televes MS54NG on kaablijagaja/kombineerija, mis on konstrueeritud jaotus- ja kombineerimisülesannete täitmiseks sagedusalas 950–2300 MHz. Selle kompaktne korpus (204 x 57 x 130 mm) ja hall viimistlus võimaldab paigaldamist kitsastesse kohtadesse ja integreerimist olemasolevatesse kaablisüsteemidesse. Seade on ette nähtud kasutamiseks RF-jaotusvõrkudes, kus kindlas sagedusalas olevaid signaale tuleb jagada mitmesse väljundisse või kombineerida mitmest sisendist, säilitades samal ajal signaali terviklikkuse.

Eelised

Televes MS54NG tagab ühtlase jõudluse kogu 950–2300 MHz sagedusalas ja kompaktse vormiteguri, mis lihtsustab paigutamist kappidesse või kinnitusrööbastele. Selle töökindel konstruktsioon toetab pikaajalist tööd standardsetes sisekeskkondades ning hall korpus pakub neutraalset esteetikat, mis sobib enamiku paigaldistega. Seade on kavandatud minimeerima sisestuskadu ja tagama stabiilse jagamis-/kombineerimiskäitumise kaabel-TV, satelliidi või sarnaste RF-signaalide jaoks toetatud sagedusalas.

Sobib

• Satelliidi IF- ja muude RF-signaalide jagamiseks sagedusalas 950–2300 MHz mitmele vastuvõtjale
• Mitmest allikast signaalide kombineerimiseks jaotamiseks ühises kaabelvõrgus
• Kasutamiseks peajaamades, jaotuskappides või elamute multivahetipõhistes paigaldistes
• Sisepaigaldisteks, kus ruumi on vähe ja vajatakse kompaktset jagajat/kombineerijat

Peamised tehnilised andmed

• Sagedusala: 950–2300 MHz
• Mõõtmed: 204 x 57 x 130 mm (pikkus x laius x kõrgus)
• Viimistlus: hall korpus
• Funktsioon: jagaja ja kombineerija RF-signaalidele
• Mõeldud sisepaigalduseks kaabellevisüsteemides

Kasutamine

Paigaldage Televes MS54NG kuiva siseruumi, kus on piisav ventilatsioon ja kindel kinnitus. Ühendage lähtesignaali edastav sisendkaabel määratud sisendporti ja väljundpordid vastuvõtjate või allavoolu jaotuskaabeldusega. Kui kasutate seadet kombineerijana, ühendage lähtekaablid sisendportidesse vastavalt süsteemi projekteerimisele. Veenduge, et kõik F-tüüpi pistikud on korralikult kinnitatud tagamaks nõuetekohase kontakti ja maanduse. Kontrollige pärast paigaldamist signaalitasemeid sobivate mõõteseadmetega ja reguleerige jaotust või võimendust vastavalt vajadusele, et säilitada nõutav signaalikvaliteet.

Soovitused

Kasutage jagajat/kombineerijat määratud 950–2300 MHz sagedusalas ja koos kvaliteetsete koaksiaalkaablite ning nõuetekohaselt maandatud paigaldistega. Vältige välistingimustes hoidmist ja otsest niiskust; paigaldage seadmekappi või kaitstud keskkonda. Kui signaali sumbumine muutub jagamise tõttu liiga suureks, kaaluge sobiva võimenduse lisamist või jaotuse tasakaalustamist, et täita vastuvõtja sisendtaseme nõudeid.
