Kaablijagaja Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A ABS moodul

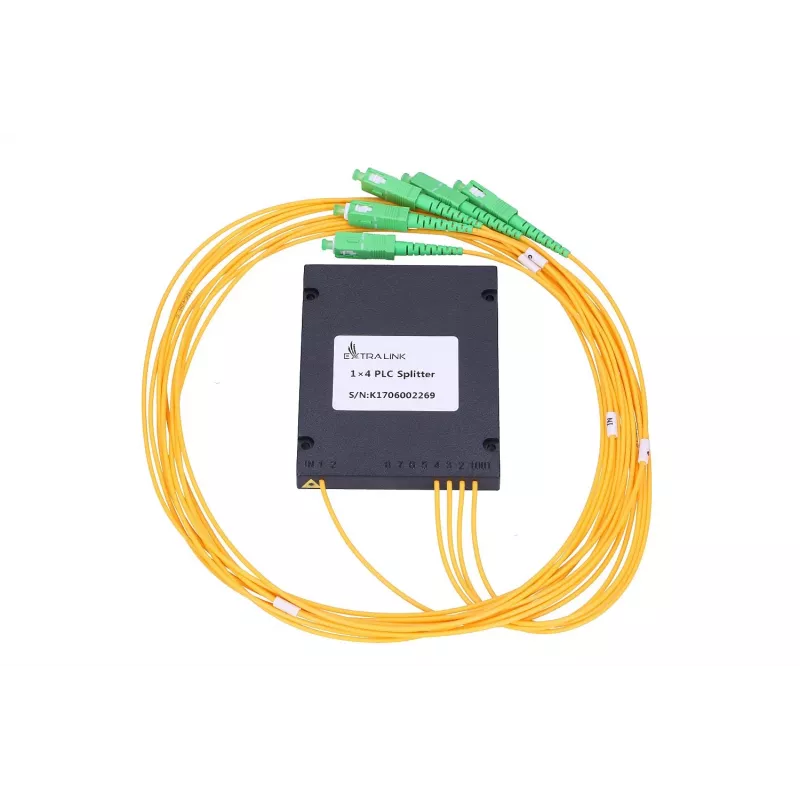

Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A ABS moodul on passiivne fiiberoptiline jagaja, mis on mõeldud kompaktseks optiliseks jaotuseks FTTH, PON ja LAN võrkudes. Seade tagab sümmeetrilise jaotuse suhtega 1:4, kasutades PLC tehnoloogiat ja SC/APC pistikuid, sisaldades 2.0 mm ühemoodilisi kiupatsi, mis ühilduvad G.657A kiuga. Musta ABS mooduli korpusesse paigutatud jagaja on ette nähtud paigaldamiseks raamile kinnitatavatesse seadmetesse ja kiukappidesse, kus on vajalik madal kadu ja stabiilne passiivne jagamine.

Eelised

Jagaja pakub ühtlast võimsusjaotust 1:4 ja PLC jaguuritele omast madalat sisestuskadu. Selle SC/APC pistikud tagavad väikese tagasipeegelduse ühemoodiliste rakenduste jaoks, samas kui 2.0 mm ühenduskaablid pakuvad mehaanilist kaitset ja hõlbustavad suunamist jaotlate ja kappide sees. ABS korpus kaitseb sisemist komponenti ja võimaldab lihtsat kinnitamist või paigutust standardsetesse jaotuskorpustesse. Toode tarnitakse pakendatuna, et vältida kaablite sasipundart transportimisel ja paigaldamisel.

Sobib

• FTTH abonentide jaotuseks mitme korteriga ja eramajades
• PON võrkude jagamiseks optilise liiterminali ja mitme võrguterminali vahel
• LAN võrkudele, mis nõuavad passiivset optilist hargnemist ja signaali jaotust
• Väikese kuni keskmise suurusega kiudjaotusseadmetesse ja raamile kinnitatavatesse paneelidesse

Peamised tehnilised andmed

• Jagamissuhe: 1:4 passiivne PLC jagamine sümmeetrilise võimsusjaotusega
• Pistiku tüüp: SC/APC sisendil ja väljunditel
• Ühilduvus kiutüübiga: ühemoodiline G.657A
• Patsi läbimõõt: 2.0 mm puhverdatud kiud
• Patsi pikkus: 1.5 m
• Korpuse materjal: ABS moodul kompaktses formaadis
• Pakend: blisterpakend, et vähendada kaablite sasipundart transportimisel

Kasutusjuhend

Ühendage sisendi SC/APC pistik ülesvoolu optilise allika või jaotusraamiga, tagades õige joonduse ja puhtad pistikuotsad. Suunake 2.0 mm patsid läbi jaotuskapi või raami ja ühendage väljundi SC/APC pistikud allavoolu klientide või jaotusportidega. Kinnitage ABS moodul valitud korpuses või määratud kohas, et vältida pinget kiupatsidel. Pärast paigaldamist kontrollige optilisi võimsustasemeid ja kadu, et veenduda õiges jagamises ja vastuvõetavas sisestuskaos.

Soovitused

Puhastage kõik SC/APC pistikuotsad enne paigaldamist, vältige järske painutusi 2.0 mm patsidel (säilitage soovitatav painutusraadius G.657A kiule) ja paigaldage ABS moodul kohta, mis väldib mehaanilist survet. Teostage optilise võimsuse mõõtmised pärast ühendamist, et tagada iga haru vastavus nõutavale signaalitaseme eelarvele.
