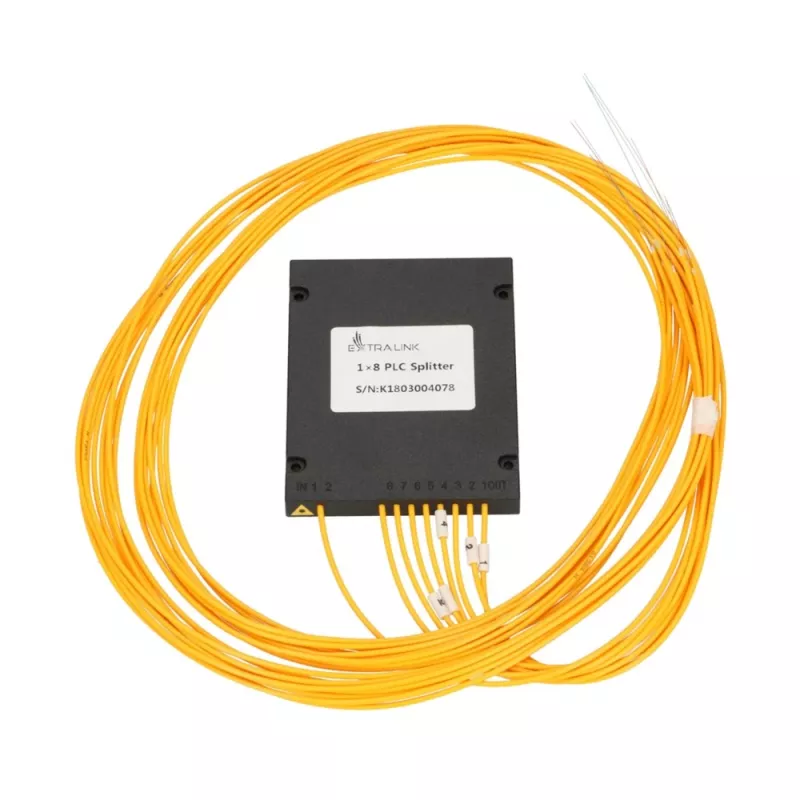

Fiiberoptiline PLC jaotur 1:8 Extralink SC/APC 2,0 mm 1,5 m G657A ABS-moodul (ilma pistikuteta)

PLC fiiberoptiline jaotur Extralink 1:8 on kompaktne passiivseade ühe optilise sisendi jagamiseks kaheksaks väljundiks. See on ehitatud ABS-moodulina, kasutades G.657.A1-le vastavat ühemoodilist kiudu, SC/APC pordi geomeetriat ja 2,0 mm kaabli läbimõõtu. Seade tarnitakse ilma pistikuteta otseks integreerimiseks kiudjaotusraamidesse, jaotuspaneelidesse, jätkukestadesse või kohandatud kaabelduskoostudesse; kaabli kogupikkus on 1,5 m, pakkudes piisavat ulatust tüüpiliste riiuli- või kestapaigaldiste jaoks.

Eelised

Extralinki 1:8 PLC jaotur pakub ühtlast võimsuse jaotust kaheksa väljundi vahel, tagades stabiilse spektraalse jõudluse, mis on omane tasapinnalise valguslaineahela tehnoloogiale. Selle ABS-mooduli konstruktsioon pakub mehaanilist kaitset ja hõlpsat paigaldamist jaotuskarpide sees. G.657.A1 ühemoodilise kiu kasutamine tagab hea paindetaluvuse piiratud ruumides paigaldamiseks, samas kui SC/APC pordi geomeetria toetab madala tagasipeegeldusega ühendusi, kui ühendada APC-terminaliga seadmetega.

Sobib kasutamiseks

• FTTx passiivsetes optilistes võrkudes (PON), kus üks feeder peab teenindama mitut tellijat
• Fiiber-koju (FTTH) jaotuses kappides ja tellija kestades
• Integreerimiseks jaotuspaneelidesse, jätkualustesse või kohandatud jaotusharnessidesse
• Telekommunikatsiooni ja andmekeskuse kiudude jagamise ülesanded, mis nõuavad kompaktseid ABS-mooduleid

Peamised tehnilised andmed

• Jaotussuhe: 1 sisend 8 väljundi kohta
• Kiu tüüp: ühemoodiline, vastavuses G.657.A1-ga
• Pistiku tüüp (pordi geomeetria): SC/APC (moodul tarnitakse ilma paigaldatud pistikuteta)
• Kaabli läbimõõt: 2,0 mm
• Kaabli kogupikkus: 1,5 m
• Mooduli korpuse materjal: ABS
• Passiivne seade, ei vaja toidet

Kasutamine

Valmistage ette paigaldusala jaotuskarbis või raami külge kinnitatud paneelis ja kinnitage ABS-moodul sobivate klambrite või kinnituspunktide abil. Kui pistikud on vajalikud, termineerige kiu otsad SC/APC pistikutega või jätkake mooduli sabad eeltermineeritud kaablite külge vastavalt kiudude ettevalmistamise ja poleerimise standardprotseduuridele. Juhtige ja kinnitage 2,0 mm kiud, et vältida teravaid paindeid; järgige G.657.A1 kiu standardseid painderaadiuse juhiseid. Pärast mehaanilist paigaldamist ja pistikute paigaldamist/jätkamist testige iga väljundit optilise võimsusmõõturi või OTDR-iga, et kontrollida sisestuskadu ja ühtlust väljundite vahel.

Soovitused

Käsitsege kiu otsi ja ABS-moodulit ettevaatlikult, et vältida saastumist ja mikropaindeid. Kasutage APC-terminaliga ühendatavaid liitmikke, et minimeerida tagasipeegeldusi ja tagada stabiilne PON jõudlus. Hoidke moodul paigaldamise ajal puhtas keskkonnas ja tehke optilist testimist pärast mis tahes jätkamist või pistikute paigaldamist, et kinnitada eeldatud jaotussuhteid ja kadusid.
