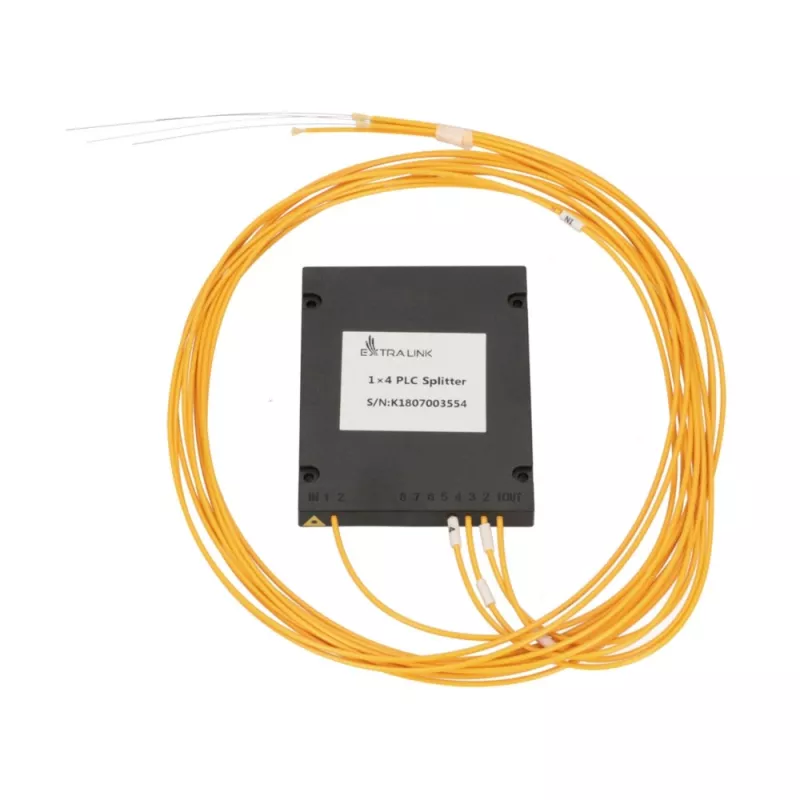

Optiline PLC jagaja 1:4 Extralink SC/APC, 2,0 mm G657A, 1,5 m, ABS-moodul, pistikuteta

Passiivne optiline PLC jagaja 1:4 firmalt Extralink, SC/APC liidese spetsifikatsiooniga. Seade kasutab 2,0 mm G657A paindetundetut kiudu ja sellel on 1,5 m pikkused paigaldamiseks otsastatud jätkukiud. ABS-moodulis paiknev jagaja tarnitakse ilma pistikuteta, nii et seda saab paigaldada kiudoptilistesse jaotuspaneelidesse, splaissimisalustesse või -muhvidesse FTTH- ja PON-võrkude jaoks.

Eelised

Extralinki PLC jagaja tagab stabiilse, lainepikkusest sõltumatu jagamise väikese sisendkao ja ühtlase kanalitasakaaluga, mis sobib mitmeharuliseks optiliseks jaotamiseks. G657A paindetundetu kiu kasutamine vähendab kadu kitsastes marsruutimisteedes ja parandab töökindlust tiheda kaabeldusega keskkondades. ABS-mooduli korpus pakub mehaanilist kaitset ja lihtsat käsitsemist paigaldamise ajal ning tehases paigaldatud pistikute puudumine võimaldab integraatoritel kohandada otsastust vastavalt paneeli või muhvi nõuetele.

Sobib kasutamiseks

• FTTH sisend- ja jaotuspaneelid
• PON-võrgu jaotussuhted ja harude jaotus
• Jätkukiududega jagajaid vajavad splaissimisalused ja kiudmuhvid
• Laboratoorsed katseseadistused ja kohandatud otsastuskeskkonnad

Peamised spetsifikatsioonid

• Jaotussuhe: 1:4 optiline passiivne PLC
• Kiu tüüp: G657A paindetundetu ühemoodne
• Kiu ümbrise läbimõõt: 2,0 mm
• Jätkukiu pikkus: 1,5 m
• Korpuse materjal: ABS-moodul
• Pistiku olek: tarnitakse ilma pistikuteta kohapealseks otsastamiseks
• Liidese tüüp: SC/APC-ga ühilduvad jätkukiud (ilma pistikuteta)

Kasutamine

Paigaldage ABS-moodul ühilduvasse kiudoptilisse jaotuspaneeli või muhvi, kinnitage jätkukiud ja tehke vastavalt vajadusele sulaliitmine või pistikustamine. Marsruutige 2,0 mm jätkukiud sobiva painderaadiuse kaitsega, et minimeerida mikropaindeid. Kui olete need võrguportidega liitnud või otsastanud, kontrollige optilisi võimsustasemeid ja kanalitasakaalu neljal väljundpordil, kasutades optilise võimsuse mõõturit ja valgusallikat või OTDR-i, nagu rakendatav.

Soovitused

Käsitsege G657A kiude õrnalt ja järgige marsruutimisel tootja soovitatud minimaalset painderaadiust. Tehke sulaliitmised puhtas keskkonnas ja kontrollige pärast otsastamist iga väljundi sisendkadu ja tagasivoolukadu. Hoidke ABS-moodulit enne paigaldamist kuivas, tolmuvabas kohas ja vältige mooduli liigset mehaanilist pinget.
