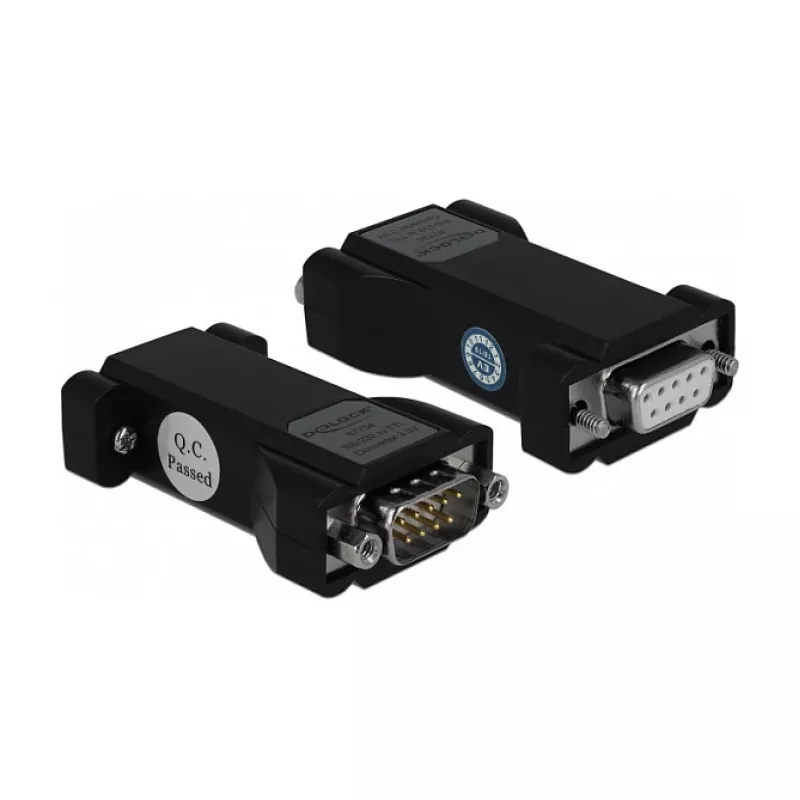

Kaabli soovahetaja DeLOCK 87734

Kaabli soovahetaja DeLOCK 87734 on kompaktne signaalitaseme muundur, mis on loodud RS-232 ja LVTTL/LVCMOS 3,3 V liideste ühendamiseks seadmete vahel. See pakub lihtsat mehaanilist ja elektrilist ühendust kahe DB9 jadaühenduse pesa vahel, võimaldades RS-232 pingetasemete otse muundamist LVTTL/LVCMOS loogikatasemeteks ilma välist toiteallikat vajamata. Seade on musta viimistlusega ja kullatud kontaktidega, et tagada usaldusväärne juhtivus ja minimeerida kontakttakistust.

Eelised

See soovahetaja teostab kahesuunalist tasememuundust RS-232 ja LVTTL/LVCMOS 3,3 V loogikatasemete vahel, sobitudes otse kahe DB9-pesa vahele, välistades vajaduse kaablite või täiendavate adapterite järele. Kullatud kontaktid parandavad signaali terviklikkust ja korrosioonikindlust ning kompaktne vorm lihtsustab paigaldamist kitsastesse ruumidesse. Disain ei vaja täiendavat toiteallikat, mis vähendab juhtmestiku keerukust ja muudab selle mugavaks nii väli- kui ka töölaual kasutamiseks.

Sobib

• Tööstuslike kontrollerite ja PLC-de ühendamiseks mikrokontrollerite või arendusplaatidega, mis kasutavad LVTTL/LVCMOS 3,3 V loogikat
• RS-232 jadaseadmete liidestamiseks nihutatud tasemega välisseadmete ja anduritega
• Ajutisteks või püsivateks kohandusteks kahe DB9-ga varustatud seadme vahel ilma ümberjuhtmestamiseta
• Prototüüpimiseks, testimiseks ja töölaual töötamiseks, kus on vaja lihtsat jadataseme muundust

Peamised spetsifikatsioonid

• Signaalimuundus: RS-232 -> LVTTL / LVCMOS ühilduvad 3,3 V tasemed
• Pesa tüüp: DB9 emane-emane vormitegur otseühenduseks kahe DB9-pesa vahel
• Kontaktide kate: kullatud kontaktid parema juhtivuse ja vastupidavuse tagamiseks
• Toide: töötab ilma välise toiteallikata
• Värv: must korpus

Kasutamine

Joondage soovahetaja kahe DB9-pesa vahele, mida soovite omavahel ühendada, ja keerake see kinni, et tagada kindel mehaaniline ja elektriline ühendus. Kui see on kinnitatud, muundab seade RS-232 signaalitasemed LVTTL/LVCMOS 3,3 V loogikatasemeteks, mis sobivad ühendatud seadmega. Täiendavat seadistamist ega välist toidet pole vaja; standardsed RS-232 signaalid ja ühendatud seadmed tagavad tööks vajalikud pinged.

Soovitused

Kasutage adapterit kuivas, hästi ventileeritud keskkonnas ja veenduge, et pesad oleksid enne ühendamist prahist puhtad. Kontrollige ühendatud seadmete signaali suunda ja pinge ühilduvust; see muundur on mõeldud seadmetele, mis aktsepteerivad LVTTL/LVCMOS 3,3 V loogikatasemeid oma jadasisenditel. Rakenduste puhul, mis nõuavad galvaanilist eraldust, liigpingekaitset või pikemaid kaablipikkusi, kaaluge täiendavaid kaitsekomponente või spetsiaalseid muundureid.
