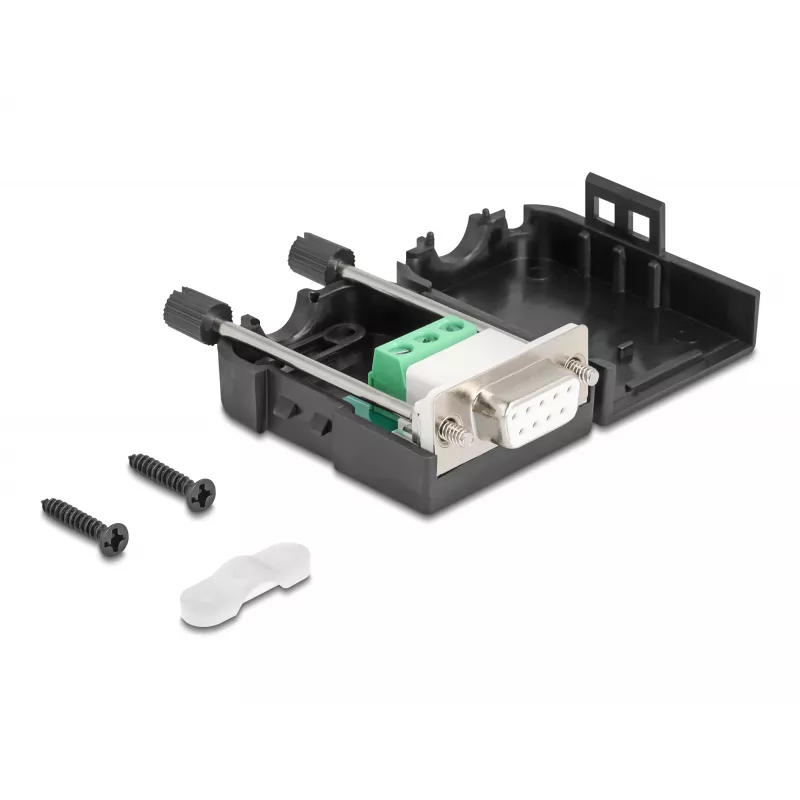

DeLOCK 90655 juhtmepistik D-Sub 9 3 kontaktiga klemmliist Must Hall

DeLOCK 90655 on kompaktne D-Sub 9 juhtmepistik 3 kontaktiga klemmliistuga, mis on mõeldud paljasjuhtmete ühendamiseks jadaandmesideks. Emane pistikupesa mahutab klemmliistu väikesel trükkplaadil ja on saadaval musta ja hallina. See sobib ühilduvate liidestega seadmete (nt arvutid, mikrokontrollerid või tööstuskontrollerid) ühendamiseks. Korpus kaitseb klemmliistu trükkplaati mustuse ja mehaaniliste vigastuste eest, samas kui integreeritud tõmbetõkestus kinnitab kaabli korpuse külge.

Eelised

Suletud D-Sub korpus varjestab klemmliistu trükkplaati ja katmata kontakte, vähendades saastumise või juhuslike kahjustuste ohtu. Integreeritud tõmbetõkestus hoiab kaablit kindlalt paigal, et vältida pinget juhtmeühendustel. Selle kompaktsed mõõtmed (laius 20 mm, sügavus 48 mm, kõrgus 34 mm) muudavad pistiku hõlpsasti integreeritavaks kitsastesse paigaldistesse. Toode on emane D-Sub 9 pistik ja vastab CE standarditele.

Sobib

• Jadaandmeühendused arvutite ja välisseadmete vahel
• Mikrokontrollerite ja arendusplaatide ühendamine
• Tööstuskontrollerite ja automaatikaseadmete juhtmestik
• Prototüüpimine ja katseseadistused, mis vajavad paljasjuhtme otsi

Peamised tehnilised andmed

• Tootja: DELOCK
• Mudel / MPN: 90655
• EAN: 4043619906550
• Pistiku tüüp: D-Sub 9 (emane) 3 kontaktiga klemmliistuga
• Värvid: Must / Hall
• Mõõtmed: 20 mm (L) x 48 mm (S) x 34 mm (K)
• Vastavus: CE

Kasutamine

Valmistage paljasjuhtmed ette, eemaldades klemmliistu jaoks piisava pikkusega isolatsiooni. Sisestage iga juhe vastavasse klemmi ja pingutage klemmikruvid juhtmete kinnitamiseks. Kui see pole eelnevalt kokku pandud, paigaldage klemmliist D-Sub korpusesse, seejärel sulgege korpus, et kaitsta trükkplaati ja kontakte. Juhtige kaabel läbi korpuse ja veenduge, et integreeritud tõmbetõkestus on paigutatud kaablit kinnitama, vältides liikumist ja vähendades mehaanilist pinget juhtmeotstel.

Soovitused

Veenduge, et juhtmetelt on eemaldatud õige pikkusega isolatsioon ja klemmikruvid on pingutatud tootja soovitatud pöördemomendile. Vältige pistiku kokkupuudet liigse niiskuse või söövitava keskkonnaga. Kasutage tõmbetõkestust, et vältida kaabli tõmbamisel jõu ülekandumist jooteühendustele või klemmidele.
