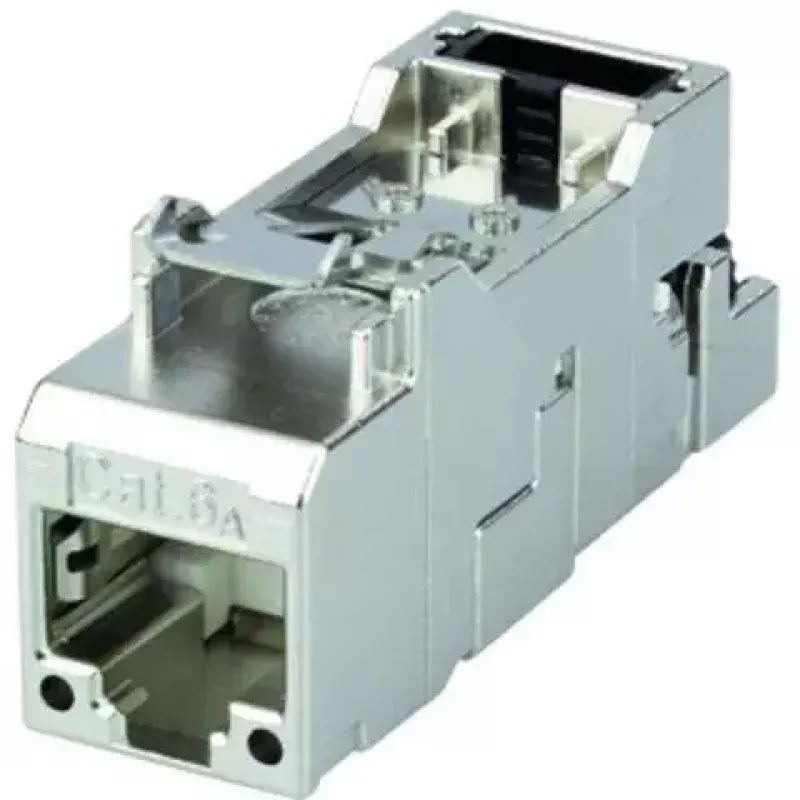

Juhtmepistik RJ45/11/12 Telegärtner J00029A4000

Telegärtner J00029A4000 on metallist RJ45/11/12 juhtmepistik, mis on mõeldud usaldusväärseteks signaali- ja andmeühendusteks kompaktsetes paigaldistes. IPX0 kaitseastme ja vastupidava metallkorpuse tõttu pakub pistik mehaanilist stabiilsust jaotuspaneelides, võrgupistikupesades ja seadmete ühendustes. Tänu väikesele jalajäljele – 14,8 mm lai, 44,1 mm sügav ja 23,1 mm kõrge – saab seda integreerida ruumipiirangutega seadistustesse, säilitades samal ajal standardsete RJ45, RJ11 ja RJ12 liideste moodulühilduvuse.

Eelised

Metallkonstruktsioon pakub võrreldes plastkorpustega paremat mehaanilist kaitset ja elektromagnetilist varjestuspotentsiaali. Selle kompaktsed mõõtmed toetavad tihedat paigaldust ja ruumisäästlikku kaablite marsruutimist. Pistik ühildub mitme moodulpistiku formaadiga (RJ45, RJ11, RJ12), mis lihtsustab varude haldamist ja paigaldamist, kui vajatakse sega-signaalide termineerimist. IPX0 klassifikatsioon muudab selle sobivaks siseruumide võrgukeskkondadesse, kus niiskuse sissetungi kaitset pole vaja.

Sobib (ülesanded / kasutusjuhud)

• Jaotuspaneelid ja struktureeritud kaabelduse paigaldised kontorites ja serveriruumides
• Võrgupistikupesad ja seinaplaadid Etherneti ja telefoni jaoks
• Seadmete kaabeldus, kus on vajalik RJ45, RJ11 või RJ12 ühilduvus
• Seadmeriiulid ja moodulid, mis nõuavad kompaktseid metallpistikuid

Peamised tehnilised andmed

• Pistiku tüüp: modulaarne metallist juhtmepistik RJ45, RJ11, RJ12 jaoks
• Kaitseaste: IPX0 (puudub spetsiaalne niiskustihendus)
• Korpuse materjal: metall (mehaaniline töökindlus ja potentsiaalne varjestus)
• Mõõtmed: 14,8 mm (L) × 44,1 mm (S) × 23,1 mm (K)
• Ühilduvus: standardsed moodulpistiku liidesed Etherneti ja telefoni jaoks

Kasutamine

Valmistage kaabel ette vastavalt asjakohasele juhtmestiku standardile (nt T568A/T568B Etherneti jaoks). Sisestage juhid vastavatesse kontaktidesse ja termineeerige, kasutades mooduljuhtmepistikutele soovitatud pressimis- või sisestusmeetodit. Pärast termineerimist kontrollige moodulpistiku füüsilist asetust ja kinnitage elektrilist pidevust ning signaali jõudlust sobivate testimisseadmetega. Veenduge, et pistik on paigaldatud või kinnitatud vastavalt paigalduskeskkonnale ja vastuvõtva seadme või paneeli spetsifikatsioonidele.

Soovitused

Kasutage seda metallist moodulpistikku siseruumides võrgu- ja telefonirakendustes, kus soovitakse mehaanilist vastupidavust ja vähendatud elektromagnetilisi häireid. Vältige kokkupuudet vee või välistingimustega ilma täiendava tihenduseta, kuna IPX0 kaitseaste ei taga niiskusekaitset. Testige termineeringuid pärast paigaldamist ja järgige standardseid kaabelduse parimaid tavasid maanduse ja kaablihalduse osas.
