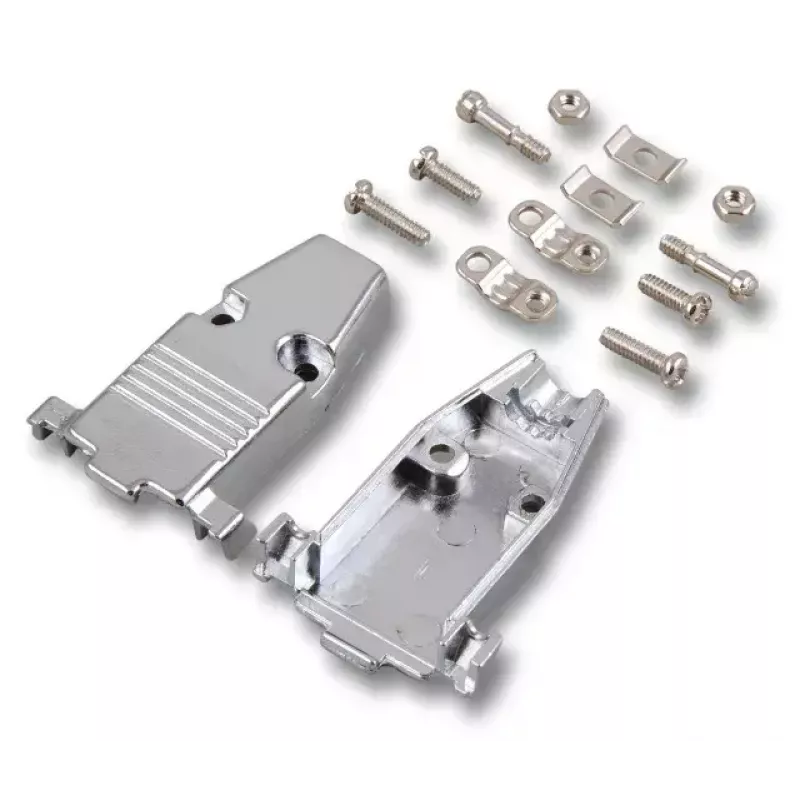

Juhtmepistik EFB Elektronik 29430.2 Dsub 9-kontaktiline hõbedane

EFB Elektronik 29430.2 Dsub 9-kontaktiline juhtmepistik on kompaktne metallkorpusega pistik, mis on mõeldud töökindlate signaali- ja väikese võimsusega juhtmestike jaoks seadmetes ja kaablisõlmedes. Valmistatud tsingist hõbedase viimistlusega, pakub see tugevat mehaanilist korpust ja lihtsat paigaldust rakendustes, kus on vaja standardset 9-kontaktilist D-sub-liidest vastupidavas ja ruumisäästlikus vormis. Pistik tarnitakse ühe ühikuna ja sobib sinna, kus on vajalik kompaktne välisläbimõõt ja stabiilne paigaldus.

Eelised

Tsingivalu hõbedase pinnaga tagab mehaanilise tugevuse ja korrosioonikindluse, mis sobib sise- ja kergetesse tööstuskeskkondadesse. Selle kompaktsed mõõtmed – sealhulgas 7 mm välisläbimõõt, 31 mm laius ja 47 mm sügavus – vähendavad paneeli ja kaabli mahtu, säilitades samal ajal standardse D-sub 9-kontaktilise paigutuse. Tarnitakse üksikult, pistik on mugav üksikute remonditööde või väikesemahuliste paigalduste jaoks ning tagab prognoositava sobivuse seal, kus on vaja standardset D-sub-liidest.

Sobib

• Kaablisõlmed, mis vajavad 9-kontaktilist D-sub-liidest
• D-sub-pordide remont ja asendamine seadmetel ja korpustel
• Kohandatud juhtpaneelid ja väikesed mõõteriistade korpused
• Madalapingelised signaaliühendused ja jadaliidese ühendused

Peamised tehnilised andmed

• Pistiku tüüp: D-sub 9-kontaktiline (isane/emane määratakse juhtmestiku konfiguratsiooniga)
• Materjal: tsinkmetallist korpus hõbedase viimistlusega
• Välisläbimõõt: 7 mm
• Laius: 31 mm
• Sügavus: 47 mm
• Toote värvus: hõbedane
• Pakend: üksik ühik

Kasutamine

Valmistage kaabliotsad ette vastavalt nõutavale ühendusskeemile 9-kontaktilise D-sub-ühenduse jaoks, eemaldades juhtmetelt isolatsiooni sobiva pikkuseni ja vältides isolatsiooni sisselõikamist. Paigaldage pistiku korpus ümber kaabli ja kinnitage sisemised kontaktid või jootke ühendused vastavalt tootja või projekti juhtmestiku standardile. Pärast iga kontakti ühendamist pange korpus kokku ja kinnitage kinnituskruvid, et tagada korralik mehaaniline tõmbetugevdus ja joondus paaritavate D-sub-pesadega.

Soovitused

Kasutage sobivaid tööriistu eemaldamiseks ja pressimiseks või jootmiseks, et säilitada usaldusväärne elektriline kontakt. Kõrgema korrosiooniriskiga või välistingimustes kasutamise korral kaaluge täiendavat tihendamist või karmimatesse oludesse sobivat pistikuvarianti. Enne süsteemi pingestamist kontrollige kontaktide ühendusi järjepidevuse testeriga.
