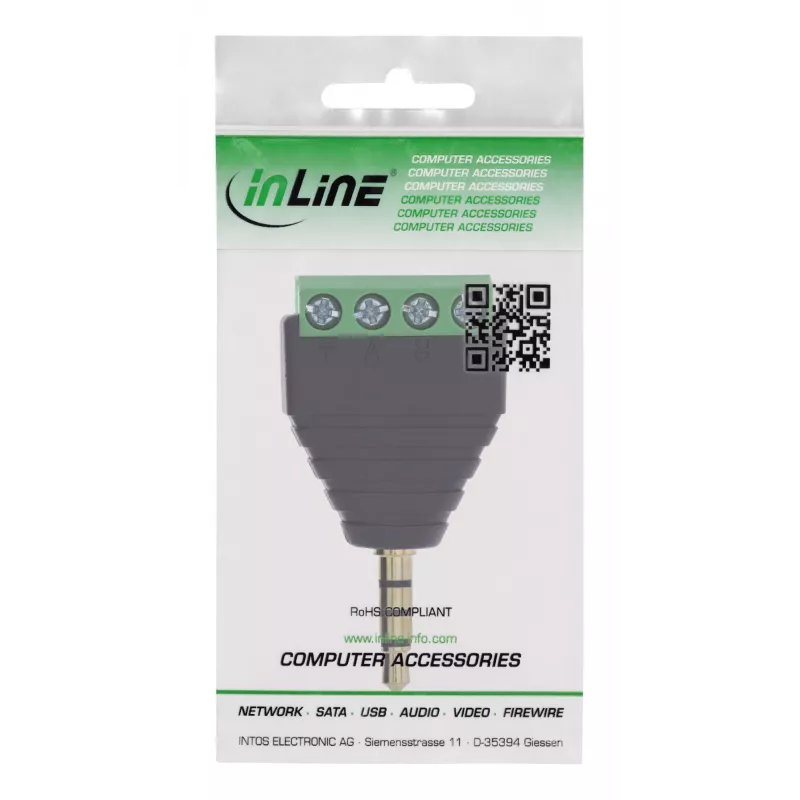

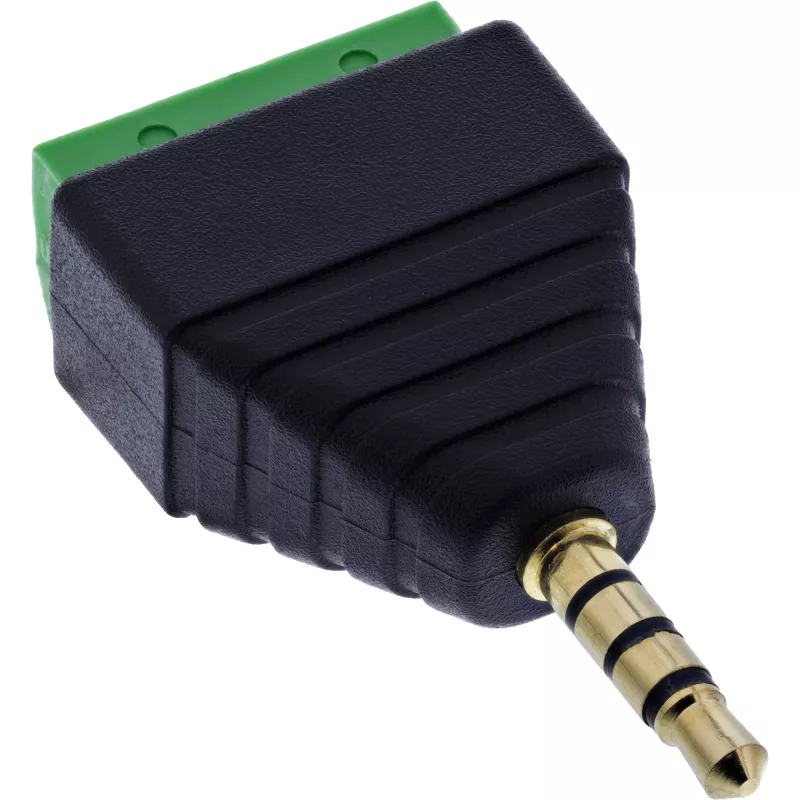

InLine 92504J juhtmepistik 3,5 mm 4-kontaktiline TRRS-pistik / 4-klemmiga klemmiplokk Must, Roheline

Ajasääst paigaldamisel:Kiire juhtmestus kruviklemmidega 18–26 AWG juhtmetele – tööriista abil, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.
Heli-/mikrofonisignaalide täpne ühendamine: 4-kontaktiline 3,5 mm pistik koos määratud klemmiribaga (L, R, V, +) – ideaalne heli-, peakomplekti või juhtkaablite jaoks prototüüpimis- ja katsekeskkondades.
Küljel asuv klemmiriba ruumisäästlikuks paigalduseks: Kompaktne ühenduslahendus kõrvalasuva kruviklemiribaga – ideaalne kitsaste adapterpaneelide või piiratud katsekeskkondade jaoks.
Mitmekülgsed tööstuslikud rakendused: Signaalitöötluseks, juhtimistehnikaks, multimeediumiliidesteks või arenduslaboriteks koos analoogheliliidesega.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool kuni 1 A – töökindel ja sobilik pidevaks tööks tööstuslikes tingimustes.

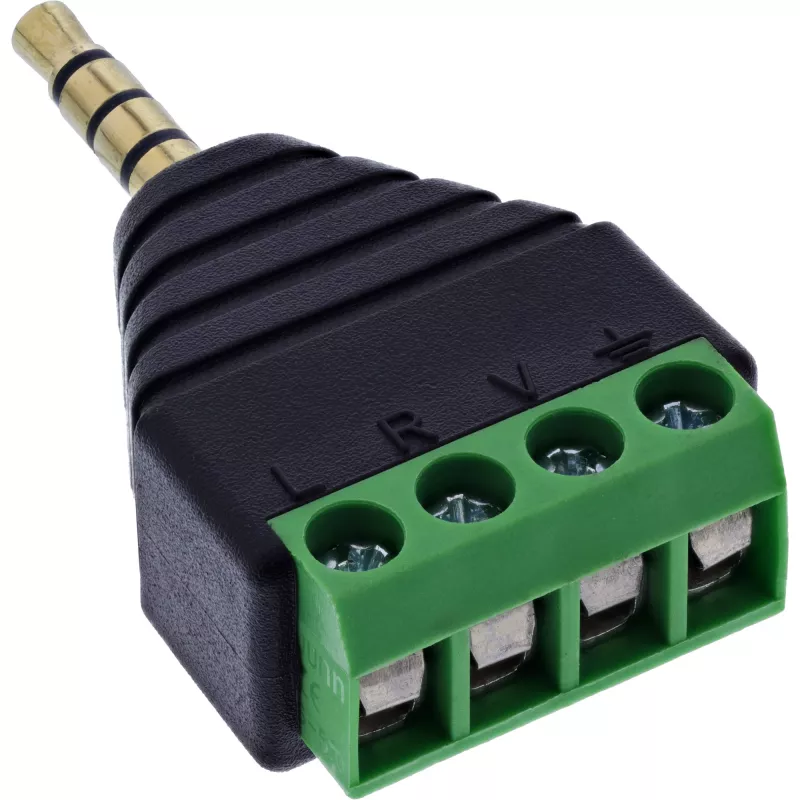

InLine® 3,5 mm 4-kontaktiline pistik-klemmiploki adapter pakub lihtsat viisi analooghelisignaalide ja mikrofoniühenduste juhtmestamiseks ilma jootmiseta. 3,5 mm pistik (TRRS) on otse ühendatud 4-klemmilise kruviklemmiplokiga. Ühendused on selgelt märgistatud: L (vasak), R (parem), V (mikrofon/pinge), + (ühine maandus või varjestus) – ideaalne signaali jaotamiseks peakomplekti- või kombopesarakendustes.
5,0 mm sammuga kruviklemmid toetavad juhtmeid vahemikus 18–26 AWG. Juhtmestamiseks kasutatakse lamepea kruvikeerajat tera laiusega ≤ 2,5 mm. Kompaktne disain võimaldab kasutamist kitsastes paigaldusoludes, nt katseseadmetes, arenduslaborites või heliliidestes. Aluskülje EVA isolatsioonikiht pakub kaitset juhtivatele pindadele paigaldamisel.

Pistikühendus:3,5 mm TRRS-pistik (4-kontaktiline, L/R/mikrofon/maandus)

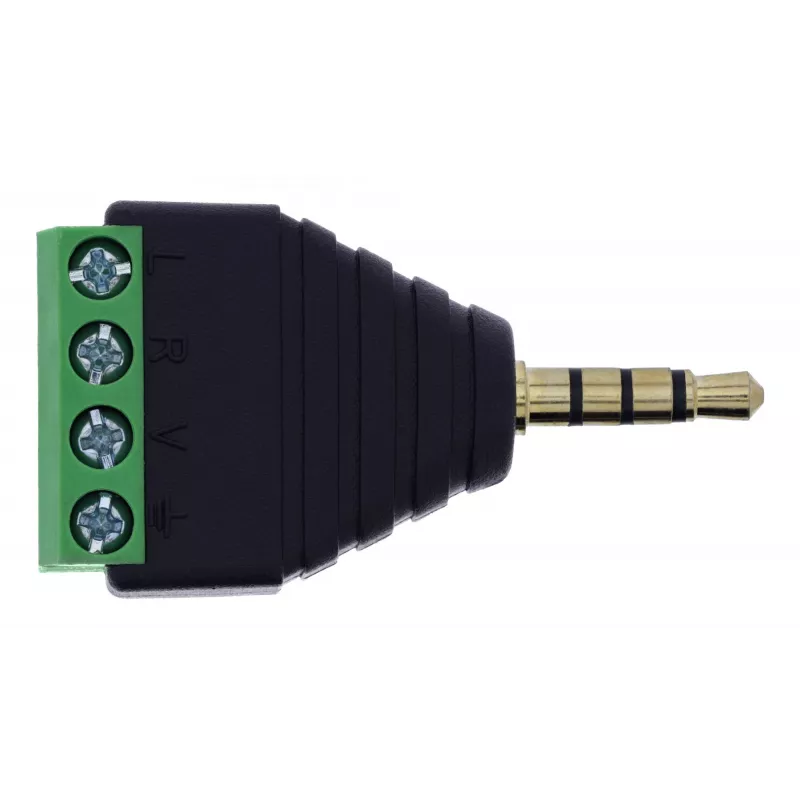

Kontaktide arv / klemmiühendus:4 klemmi / L, R, V, +
Ühendustehnoloogia:surveplaadiga kruviklemm, 5,0 mm samm
Ühendusvahemik:18–26 AWG
Käivitamine:lamepea kruvikeerajaga ≤ 2,5 mm
Nimivool:1,0 A kontakti kohta
Max tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Max juhtmetakistus:5 oomi
Töötemperatuur:–10 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alusküljel

InLine 92504J. Pistik(ud): 3,5 mm 4-kontaktiline TRRS-pistik / 4-klemmiga klemmiplokk, Toote värv: Must, Roheline, Pistiku sugu: Isane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 23 x 44 x 14 mm, Kaal: 10 g, Laius: 23 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³, Pakendi tüüp: Kilekott. Päritolumaa: Taiwan

Kasutusjuhend

Sisestage 3,5 mm TRRS-pistik adapteri pessa ja valmistage ette juhtmed vahemikus 18–26 AWG. Lõdvendage kruviklemmid lamepea kruvikeerajaga (tera laius ≤ 2,5 mm), sisestage eemaldatud traadiotsad vastavatesse märgistatud klemmidesse (L, R, V, +) ja pingutage kruvisid, et kinnitada juhtmed. Kontrollige ühendusi ja veenduge, et adapter on paigaldatud mittejuhtivale või EVA-ga kaitstud pinnale, et vältida lühiseid. Järgige kasutamisel nimivoolu ja tööpinge piiranguid.

Soovitused

Pikaajaliseks töökindluseks kasutage määratud AWG-vahemikus mitmekiulisi või täistraat vaskjuhtmeid, vältige üle 1,0 A kontakti kohta ja hoidke töötemperatuuri –10 °C kuni +70 °C piires. Kitsastesse või metallkorpustesse paigaldamisel veenduge, et EVA isolatsioonikiht on terve ja õigesti paigutatud, et vältida kontakti juhtivate pindadega.
