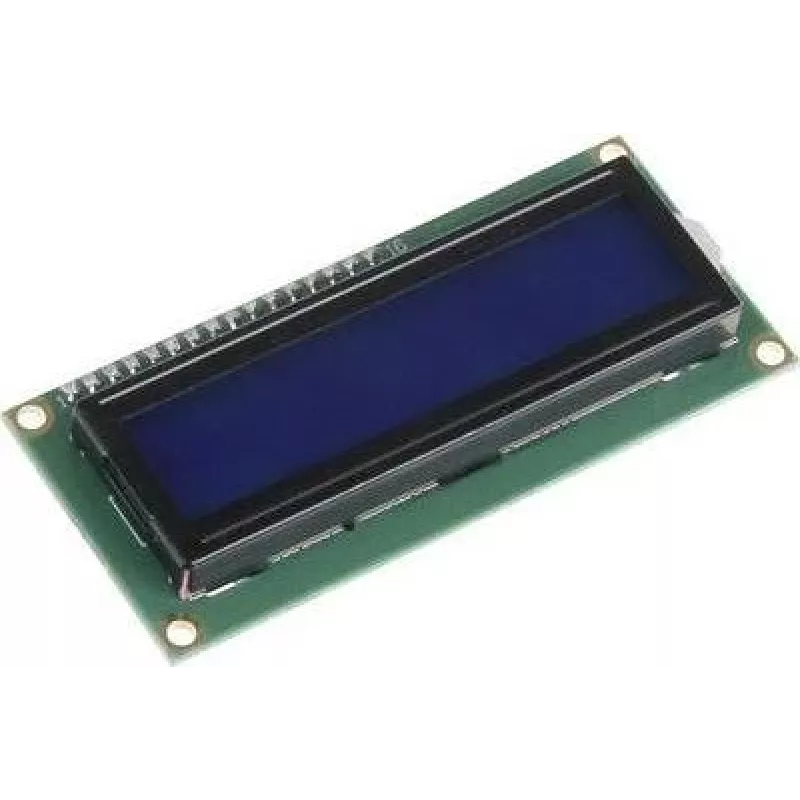

JOY-IT SBC-LCD16x2 I2C LCD-kuvari moodul Raspberry Pi jaoks, 16x2 tähemärki, roheline/sinine taustvalgus

Raspberry Pi projektid vajavad sageli lihtsat viisi oleku, anduri näitude või süsteemiinfo kuvamiseks ilma mahuka monitorita. JOY-IT SBC-LCD16x2 lahendab selle, pakkudes kompaktset 16x2 tähemärgiga LCD-d I2C-liidesega, mis kasutab Raspberry Pi-ga ühendamiseks ainult nelja juhet. Kuvaril on valitav roheline või sinine taustvalgus, muutes selle erinevates valgustingimustes hõlpsasti loetavaks. HD44780-ga ühilduva kontrolleri ja eelnevalt joodetud I2C-adapteriga saate selle projektidesse kiiresti ja minimaalse GPIO-kasutusega integreerida.

Kellele see mõeldud on

See moodul sobib ideaalselt hobi­listele, tegijatele ja professionaalidele, kes töötavad Raspberry Pi A+, B, 2 B, 3 B, 4 B või Zero-ga. Olenemata sellest, kas ehitate koduautomaatika armatuurlaua, ilmajaama, süsteemimonitori või mõne muu projekti, mis vajab lihtsat tekstikuva, pakub see LCD usaldusväärset ja hõlpsasti kasutatavat lahendust. Jootmist pole vaja ja I2C-liides hoiab teie GPIO-pesad teiste komponentide jaoks vabad.

Peamised omadused

• 16 tähemärki x 2 rida LCD HD44780-ga ühilduva kontrolleriga
• I2C-liides PCF8574 kaudu, kasutades ainult 4 viiku (VCC, GND, SDA, SCL)
• Valitav roheline või sinine taustvalgus selge nähtavuse tagamiseks
• Reguleeritav kontrastsus pardal oleva potentsiomeetri abil
• Eelnevalt joodetud I2C-adapteri plaat plug-and-play ühenduse jaoks
• Ühilduv Raspberry Pi A+, B, 2 B, 3 B, 4 B ja Zero-ga
• Toetab kohandatud tähemärke ja ASCII märgistikku
• Töötemperatuuri vahemik: -20°C kuni +70°C

Tehnilised andmed

• Kuva tüüp: LCD tähemärkide moodul
• Tähemärkide formaat: 16 tähemärki x 2 rida
• Taustvalguse värv: roheline/sinine (valitav)
• Liides: I2C (PCF8574)
• Kontrolleri IC: HD44780-ga ühilduv
• Toitepinge: 5V DC
• Vaateala: umbes 64,5 x 16 mm
• Tähemärgi suurus: umbes 2,95 x 4,35 mm
• Kinnitusavad: Jah
• Komplekti kuuluvad komponendid: eelnevalt joodetud I2C-adapteri plaat

Nõuanded

Alustamiseks ühendage moodul oma Raspberry Pi 5V, GND, SDA (GPIO 2) ja SCL (GPIO 3) viikudega. Lubage I2C raspi-configis ja installige vajalikud teegid. I2C-aadress on tavaliselt 0x27, kuid saate seda kontrollida i2cdetect abil. Reguleerige kontrastsuse potentsiomeetrit, kui tähemärgid pole nähtavad. Kohandatud tähemärkide jaoks vaadake HD44780 andmelehte, et määratleda oma sümbolid.
