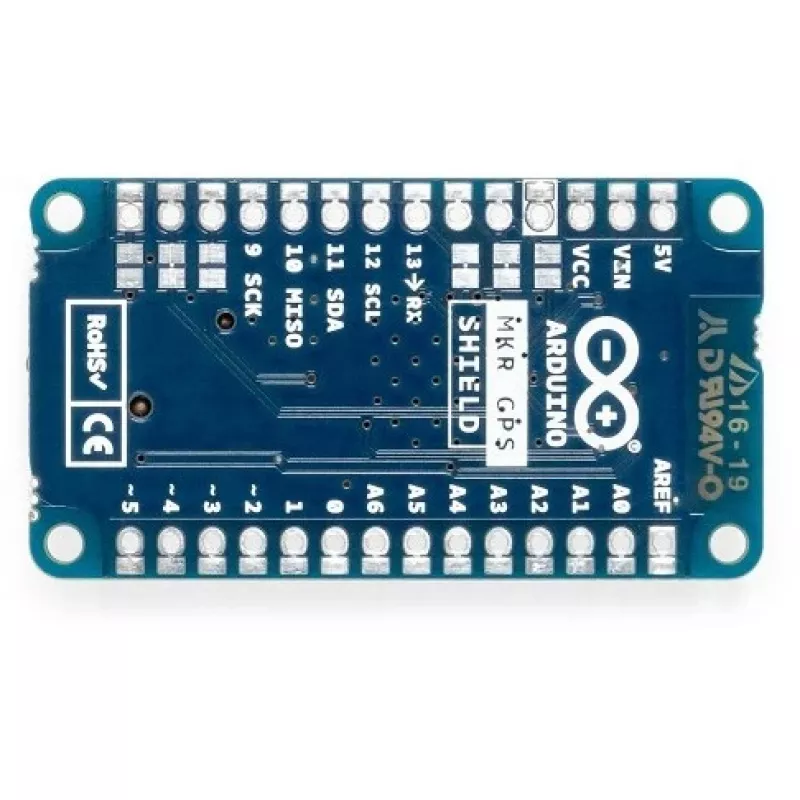

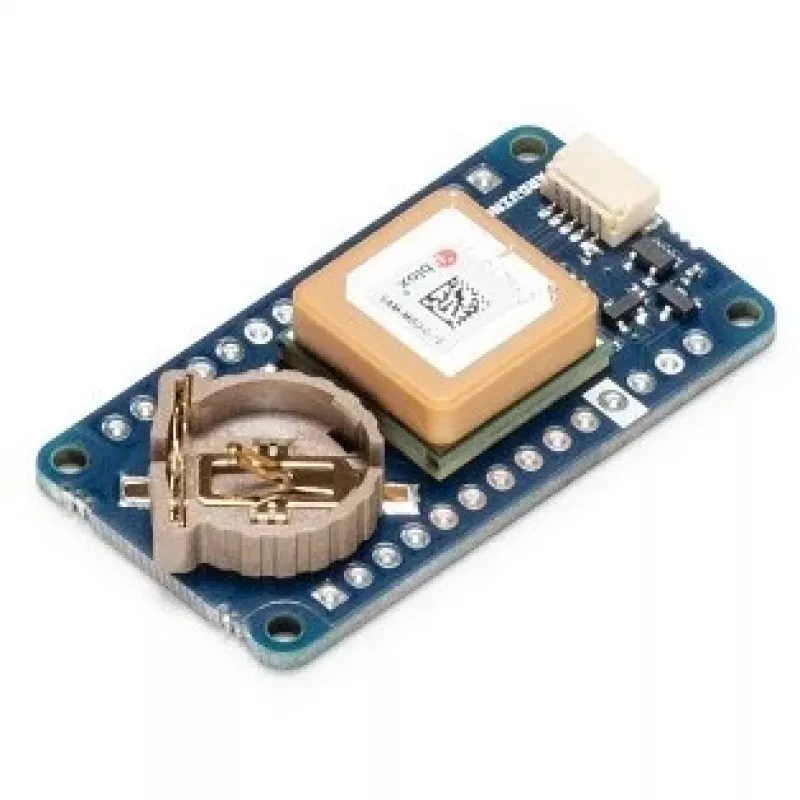

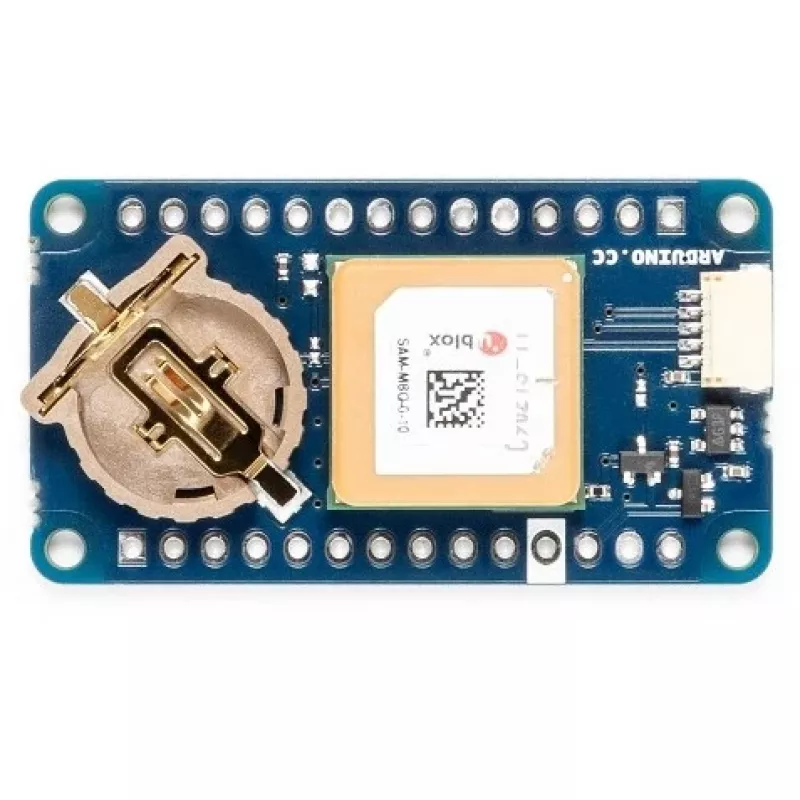

GPS-logeri kilp Arduino MKR GPS Shield

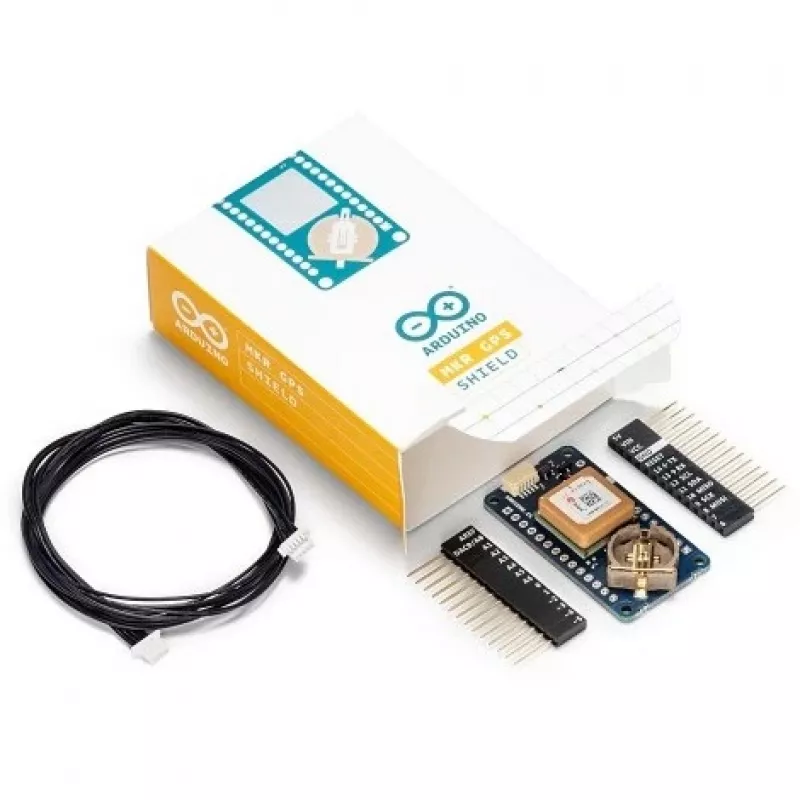

Arduino MKR GPS Shield on kompaktne GPS-logeri kilp, mis põhineb u-blox SAM-M8Q GNSS-moodulil ja on mõeldud kasutamiseks MKR-vormiteguri plaatidega. See toetab GPS-, GLONASS- ja Galileo-signaalide samaaegset vastuvõttu usaldusväärseks positsioneerimiseks ning seda saab ühendada otse MKR-plaadi peale läbi päiste või ükskõik millise ühilduva plaadiga, kasutades kaasasolevat ESLOV-kaablit ja pistikut. Väikese jalajälje (25 mm × 45 mm) ja 14 g kaaluga sobib MKR GPS Shield projektidele, mis nõuavad seadme lokaliseerimist ja lihtsat ühenda-ja-kasuta seadistust.

Eelised

Kilp integreerib u-blox SAM-M8Q GNSS-vastuvõtja mitmekonstellatsiooniliseks positsioneerimiseks ning pakub nii jada- kui I2C-liideseid paindlikuks suhtluseks Arduino plaatidega. See paigaldub otse MKR päistele või ühendub ESLOV-kaabli kaudu, võimaldades kasutamist erinevate host-plaatidega. Selle kompaktne suurus ja väike kaal muudavad asukoha jälgimise lisamise lihtsaks ilma märkimisväärse ruumi- või kaalukuluta.

Sobib

• Sõidukipargi jälgimise prototüüpideks ja sõidukite jälgimiseks
• Kõrgmäestiku- või atmosfäärilisteks teaduslikeks eksperimentideks
• Välistingimustes navigeerimis- ja matkaseadmeteks
• Igaks projektiks, mis nõuab seadme lokaliseerimist Arduino MKR plaatidega

Peamised tehnilised andmed

• GNSS-moodul: u-blox SAM-M8Q (GPS, GLONASS, Galileo)
• Liidesed: UART (jada) läbi päiste; I2C läbi ESLOV-kaabli
• Vormitegur: Arduino MKR-iga ühilduv
• Mõõtmed: 25 mm (L) × 45 mm (S)
• Kaal: 14 g
• Tootja: Arduino, MPN ASX00017, EAN 7630049201248

Kasutamine

Asetage MKR GPS Shield Arduino MKR plaadi peale, joondades päised, või ühendage see ühilduva host-plaadiga, kasutades kaasasolevat ESLOV-kaablit ja pistikut. Kui see on paigaldatud MKR päistele, kasutage suhtluseks jadaliidest (UART); kui kasutate ESLOV-kaablit, valige I2C-liides. Ühendage host-plaat toitega ja initsialiseerige GNSS-moodul standardsete Arduino teekide või u-blox-iga ühilduva koodi abil, et saada positsioneerimisandmeid.

Soovitused

Optimaalseks satelliitide vastuvõtuks paigutage seade selge taevavaatega kohta ja vältige metallist takistusi. Kasutage kaasasolevat ESLOV-kaablit, kui kilpi ei saa otse MKR päisele paigaldada. Rakendusele sobivate konfiguratsiooni- ja energiasäästuvalikute osas tutvuge u-blox dokumentatsiooni ja Arduino teekidega.
