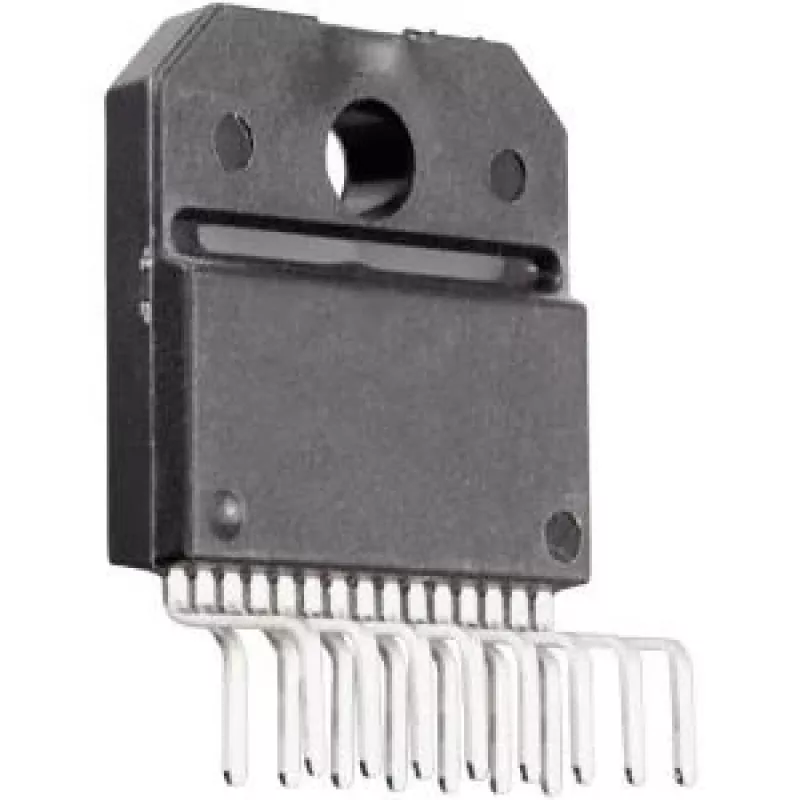

Jõumootori draiveri pool-sild LMD18245T/NOPB Texas Instrumentsilt, kahe paralleelse väljundiga, TO-220-15 korpuses

Texas Instruments LMD18245T/NOPB on jõumootori draiveri integraallülitus, mis on kavandatud kahe pool-silla väljundina TO-220-15 korpuses. Seade toetab kahe väljundi paralleelühendust, et suurendada pidevvoolu kandevõimet, muutes selle sobivaks alalisvoolumootorite, solenoidide ja muude induktiivkoormuste juhtimiseks. See sisaldab kiibil jõuhaldus- ja kaitsefunktsioone, et lihtsustada jõuastme disaini ja parandada soojuslikku jõudlust tööstus- ja autotööstuse juhtimisrakendustes.

Eelised

Kahe pool-silla konfiguratsioon paralleelühendatavate väljunditega pakub paindlikku voolu skaleerimist, ilma et oleks vaja mitut eraldiseisvat draiverit. TO-220-15 korpus tagab parema soojuseralduse suurema võimsusega rakenduste jaoks. Integreeritud kaitse- ja juhtimisfunktsioonid vähendavad väliste komponentide vajadust ning aitavad kaitsta koormust ja draiverit lülitussiirete ja veaseisundite ajal. Seade on ette nähtud töökindlaks tööks mootori juhtimis- ja jõuastmeahelates, kus on vaja jõulist lülitamist ja soojusjuhtimist.

Sobib

• Harjadega alalisvoolumootorite ja reduktorite juhtimiseks tööstus- või autotööstuse täiturmehhanismides
• H-silla konfiguratsioonid kahesuunaliseks mootori juhtimiseks
• Jõuastmed solenoidide, releede ja muude induktiivkoormuste jaoks
• Prototüüpimiseks ja konstruktsioonide jaoks, mis nõuavad paralleelühenduse kaudu suuremat pidevvoolu

Tehnilised andmed

• Kaks pool-silla väljundit, mida saab suurema voolukandevõime saavutamiseks paralleelselt ühendada
• TO-220-15 läbiva montaaži toitekorpus parema soojuseralduse tagamiseks
• Mõeldud induktiivkoormuste, nagu alalisvoolumootorite ja solenoidide juhtimiseks
• Kiibisisesed jõuhaldusfunktsioonid ja kaitseahelad veaseisundite jaoks
• Lihtsustab H-silla ja mootori draiveri topoloogiate realiseerimist

Kasutamine

Integreerige seade mootori draiveri trükkplaati, järgides soovitatud toiteploki paigutust ja maandustavasid, et tagada tõhus soojuse eraldumine TO-220-15 korpusest. Kui on vajalik suurem vool, ühendage kaks pool-silla väljundit paralleelselt vastavalt tootja kasutusjuhistele, hoolitsedes juhtmestiku sobitamise ja soojuskoormuse jagamise eest. Lisage sobivad lahtisidestus- ja summutuselemendid või siirdesummutusseadised, nagu induktiivkoormuste puhul ette nähtud, ning varustage piisava radiaatoriga, et säilitada ohutud ühendustemperatuurid pideva töö ajal.

Soovitused

Kontrollige rakendusespetsiifilisi nõudeid, nagu toitepinge, pidev- ja tippvool ning soojuslikud piirangud enne väljundite paralleelühendust. Kasutage soovituslikku trükkplaadi paigutust ja radiaatori kinnitust, et optimeerida soojuslikku jõudlust, ning järgige standardset tava kaitsta induktiivpinge piikide eest mootorite või solenoidide juhtimisel.
