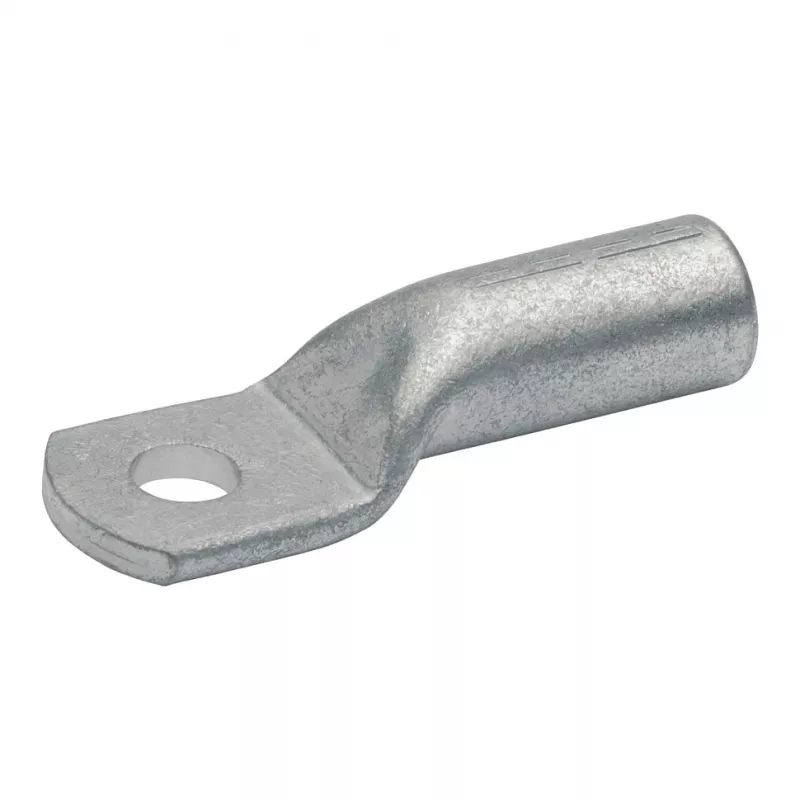

Gustav Klauke 107R8 70 mm² Elektrolüütvase presskaabliking

70 mm² vaskkaablite lõpetamine võib olla väljakutse: ühendus peab taluma suurt voolu ilma ülekuumenemiseta, olema korrosioonikindel ja püsima aastaid mehaaniliselt kindel. Gustav Klauke 107R8 presskaabliking lahendab selle täppistöödeldud elektrolüütvasest korpusest ja elektrolüütiliselt tinatatud pinnaga, mis hoiab ära oksüdeerumise ja hoiab kontaktitakistuse aja jooksul madala. Kontrollava võimaldab koheselt kontrollida pressimise asendit, nii et saate töötada enesekindlalt kriitilistes toiteinstallatsioonides.

Kellele see on mõeldud

Elektrikutele ja jaotuskilpide ehitajatele, kes peavad kinnitama rõngaskaablikingi M8 poltidele juhtimiskilpides, lülitusseadmetes, voolusiinidel, masinajuhtmestikes ja toitejaotusseadmetes. Selle ühilduvus keerd- ja peenkeerdjuhtmetega muudab selle mitmekülgseks valikuks nii painduvate kui ka jäikade kaablite jaoks reaalses juhtmestikus.

Peamised omadused

• Kõrge juhtivusega elektrolüütvask (E-Cu) pidevaks suure voolu läbilaskmiseks
• Elektrolüütiliselt tinatatud pind kaitseb galvaanilise korrosiooni eest ja vähendab kontaktitakistuse muutumist
• Täppispuuritud 8,4 mm auk sobib M8 poltidele ja kruvidele
• Kontrollava võimaldab kontrollida sisestussügavust ja pressimise kvaliteeti
• Valmistatud DIN 46235 mõõtmete järgi vahetatavuse tagamiseks
• Ühilduv tavaliste kuusnurkpressimisvormidega (6-10 tonni) gaasikindlate pressühenduste jaoks

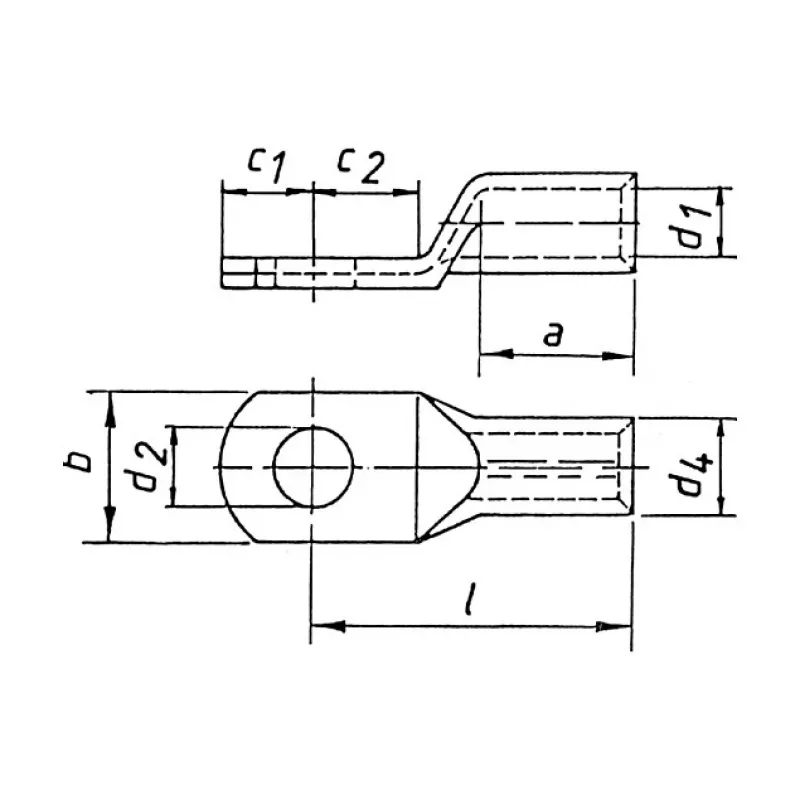

Tehnilised andmed

• Juhi ristlõige: 70 mm²
• Poldiava läbimõõt: 8,4 mm (M8 poltide jaoks)
• Kogupikkus: 56 mm
• Plaadi laius: 22 mm
• Silindri välisläbimõõt: 14,5 mm
• Silindri siseläbimõõt: 11,5 mm
• Plaadi paksus: 2,5 mm
• Materjal: elektrolüütvask (E-Cu), elektrolüütiliselt tinatatud
• Standard: DIN 46235
• Silindri tüüp: standardpikkus
• Kontrollava: jah
• Juhi ühilduvus: keerd- ja peenkeerdvaskjuhid
• Töötemperatuuri vahemik: -55°C kuni +150°C
• Tootjaseeria: 107 seeria
• Pressimismeetod: kuusnurkpressimine
• Kasutusala: toitejaotus, juhtimispaneelid, tööstusmasinad

Näpunäited

Kasutage õiget kuusnurkpressimisvormi 70 mm² juhtmete jaoks ja pressimisjõudu 6-10 tonni. Libistage kaabliking alati täielikult eemaldatud isolatsiooniga juhtmele, kuni see jõuab kontrollavani, seejärel pressige. Parima korrosioonikaitse tagamiseks karmides keskkondades kaaluge pressimisala katmist kahaneva kuumakilega. Enne pingutamist veenduge, et poldiauk joondub õigesti M8 poldiga.
