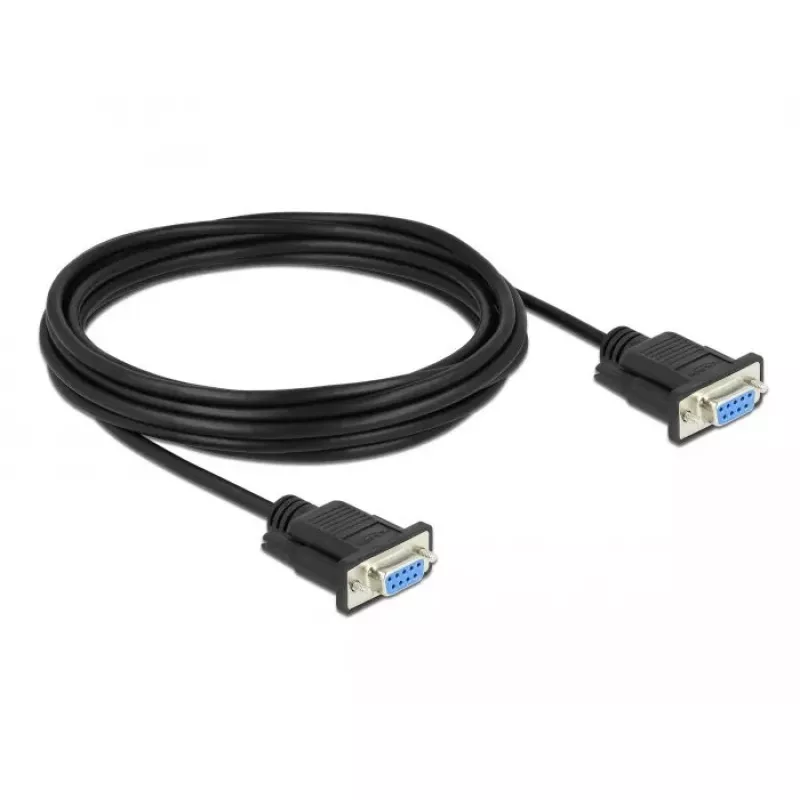

Jadakaabel DeLOCK 87784 Must 5m DB-9

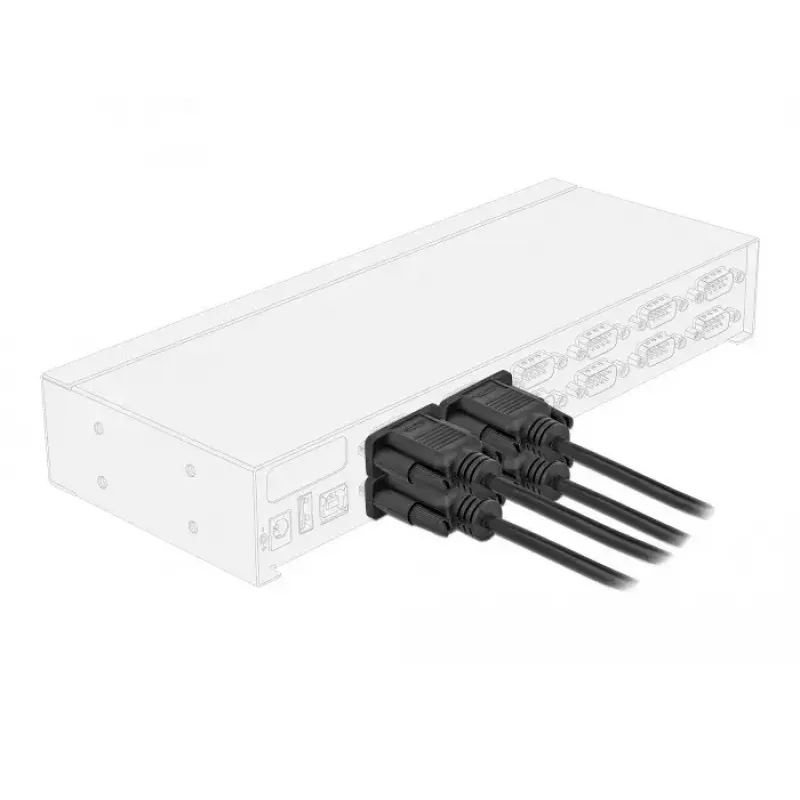

DeLOCK 87784 on 5-meetrine must jadakaabel DB-9 (mini D-Sub 9) pistikutega, mis on mõeldud otse RS-232 seadmete vaheliseks ühendamiseks. Kaabel toetab nullmodemi ühendust automaatse CTS/RTS juhtimisega, võimaldades andmevahetust printerite, mõõteriistade, muundurite, RS-232 jaoturite ja jaotuspaneelide vahel. Kompaktne mini D-Sub 9 pistik (44 x 33,3 x 15 mm) võimaldab paigaldada pistikud kõrvuti, blokeerimata naaberliideseid.

Eelised

Täielikult ühendatud nullmodemi konfiguratsioon välistab vajaduse väliste adapterite järele kahe RS-232 seadme ühendamisel. CTS/RTS automaatjuhtimine haldab riistvaralist voo juhtimist automaatselt, parandades ühilduvust mitmesuguste jadaseadmetega. 5 mm läbimõõduga ümbris ja 5 m pikkus tagavad paindlikkuse ja ulatuse tüüpilistes tööjaamade ja mõõteriistade seadistustes.

Sobib kasutamiseks

• RS-232 portidega printerite ja märgistajate ühendamiseks
• Mõõteriistade ja andmelogerite ühendamiseks
• Muundurite, RS-232 jaoturite ja jaotuspaneelide liidestamiseks
• Otseseks seadmetevaheliseks jadasideks pärandseadmetega

Peamised spetsifikatsioonid

• Tootja: DELOCK
• Mudel / MPN: 87784
• EAN: 4043619877843
• Pistik: DB-9 / Mini D-Sub 9 (isas-/emaspistik, nullmodemi ühendus)
• Kaabli pikkus: 5 m
• Kaabli läbimõõt: 5 mm
• Ühendus: täielikult ühendatud nullmodem CTS/RTS automaatjuhtimisega
• Värvus: Must

Kasutamine

Ühendage iga DB-9 pistik vastavate seadmete RS-232 porti. Nullmodemi ühendus ristab sisemiselt saate- ja vastuvõtuliinid, nii et välist ristamist pole vaja. Kui seadmed toetavad riistvaralist voo juhtimist, haldab CTS/RTS automaatselt kaabel. Enne side alustamist kontrollige COM-pordi seadeid (edastuskiirus, paarsus, stopp-bitid) seadme või hosti tarkvaras, et need vastaksid mõlemal poolel.

Soovitused

Kasutage kaablit siseruumides ning vältige järske painutusi ega tugevat mehaanilist pinget. Usaldusväärse jadaside tagamiseks arvestage kaabli pikkust ja keskkonnahäireid – võimalusel kasutage varjestatud paigaldust ja veenduge, et pistikud on kindlalt ühendatud. Väga pikkade vahemaade või elektriliselt häirivas keskkonnas kaaluge liinikaitse või paigaldisele sobivate alternatiivsete sideliideste lisamist.
