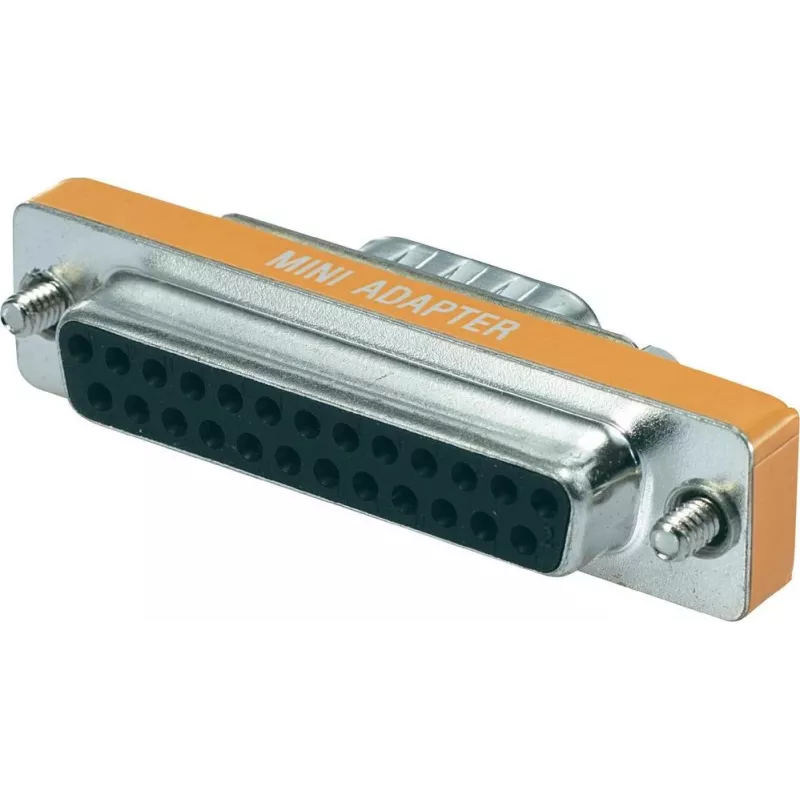

Jadaadapter DIGITUS 10070136, 1x D‑SUB 25-kontaktiline emane 1x D‑SUB 9-kontaktilise isase vastu

DIGITUSe jadaadapter teisendab 25-kontaktilise D‑SUB emase pistiku 9-kontaktilisele D‑SUB isasele pistikule, pakkudes kompaktset riistvaraliidest RS‑232 jadaside jaoks. See võimaldab otsest ühendust seadmete vahel, mis kasutavad erinevaid D‑SUB formaate, võimaldades andmevahetust pärandarvutite, tööstuskontrollerite, mõõteriistade ja muude jadaseadmete vahel ilma lisakaablite või seadistusteta. Adapter on passiivne muundur, mis säilitab signaaliühenduse standardsete jadaliinide jaoks ja on mõeldud lihtsaks füüsiliseks liidestamiseks keskkondades, kus on vaja kontakti ühilduvust.

Eelised

Adapter pakub ruumisäästlikku mehaanilist lahendust D‑SUB 25- ja 9-kontaktiliste seadmete ühendamiseks, välistades vajaduse juhtmeid ümber ühendada või eritellimusel kaableid valmistada. Selle passiivne disain ei vaja toidet ega tarkvara ning säilitab lihtsa ja prognoositava signaalitee RS‑232 liinidele. Väike vormitegur muudab selle mugavaks laboripinkidel, seadmekappides ja mobiilsetes seadistustes, kus on vaja ajutisi või püsivaid ühendusi erinevate jadaportide tüüpide vahel.

Sobib

• Pärand RS‑232 seadmete ühendamiseks, millel on D‑SUB 25-kontaktilised pordid, moodsate või kompaktsete seadmetega, mis kasutavad D‑SUB 9-kontaktilisi porte
• Tööstuskontrollerite, PLC-de või CNC-süsteemide ühendamiseks terminaliseadmete või arvutitega seadistamiseks ja andmeedastuseks
• Mõõteinstrumentide ja laboriseadmete liidestamiseks erineva D‑SUB suurusega jadaportidega
• Ajutisteks välühendusteks, katsestendideks ja hoolduspinkideks, kus on vaja kiiret pordimuundamist

Peamised tehnilised andmed

• Pistik A: 25-kontaktiline D‑SUB emane
• Pistik B: 9-kontaktiline D‑SUB isane
• Liidese standard: RS‑232 (jadasiini signaalitasemed)
• Ehitus: passiivne adapter, puudub aktiivne elektroonika ega toitevajadus
• Vormitegur: kompaktne, kerge metallist/plastist korpus (tootja tüüpiline konstruktsioon)

Kasutamine

Adapteri kasutamiseks joondage 25-kontaktiline emane korpus seadme 25-kontaktilise isase pistikuga ja kinnitage pöidlakruvid või kinnitusvahendid, kui need on olemas. Ühendage 9-kontaktiline isane ots vastavasse 9-kontaktilisse emasporti teisel seadmel. Adapteri tasemel pole konfigureerimist ega draivereid vaja; veenduge, et mõlemad seadmed kasutavad ühilduvaid jadaside seadeid (edastuskiirus, paarsus, andmebitid, stoppbitid ja voo juhtimine) ning et kontakti kaardistus on soovitud signaalide jaoks ühilduv. Kontrollige ühenduste kindlat kinnitust ja kontrollige kaabli varjestust või maandust, kui esineb sideprobleeme.

Soovitused

Enne adapteri kasutamist kontrollige mõlema seadme RS‑232 kontakti ühilduvust. Elektrimüraga keskkondades või pikkade kaablite korral kasutage korralikult varjestatud kaableid ja maandustavasid. Ärge oodake signaalitaseme teisendamist peale RS‑232; kui on vaja pingetaseme nihutamist, nullmodemi ristühendust või aktiivset signaali konditsioneerimist, kasutage selleks ettenähtud muundurit või adapterit.
