Instrumentatsioonivõimendi Texas Instruments INA114AP — Täppis INA114AP PDIP‑8

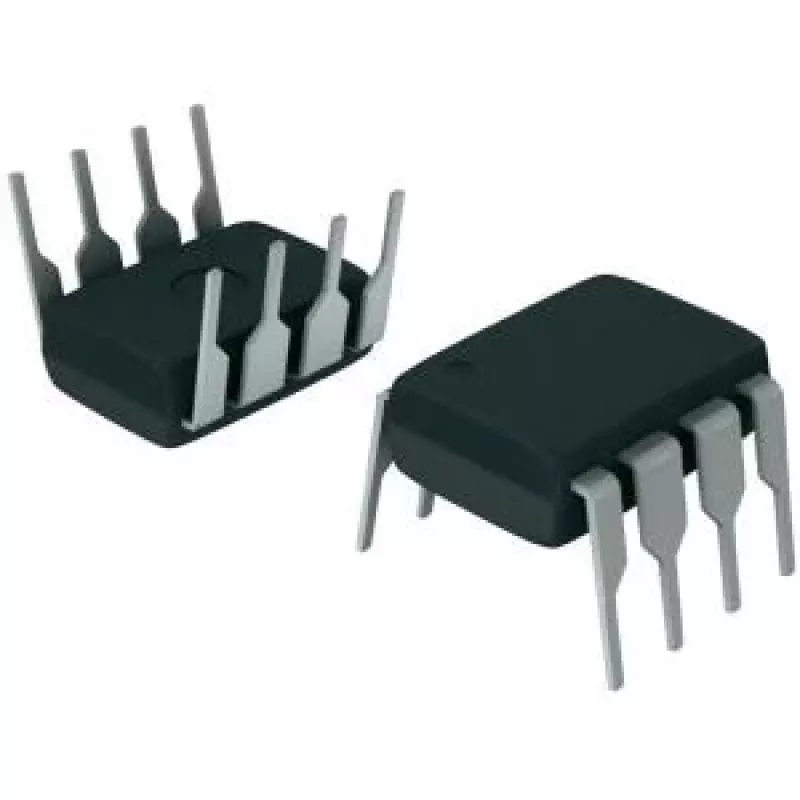

Texas Instrumentsi instrumentatsioonivõimendi INA114AP PDIP‑8 korpuses on kolme operatsioonivõimendiga instrumentatsioonivõimendi, mis on loodud täppis-diferentsiaalsignaali võimendamiseks. Seade tagab kõrge sisendtakistuse, madala nihkepinge ja triivi omadused, mis sobivad väikeste andurisignaalide töötlemiseks. Võimendustegurit saab reguleerida välise takisti abil, mis võimaldab paindlikku konfigureerimist sillamõõtmistes, madala sagedusega andmehõives ja laboratoorses prototüüpimises läbiva avaga trükkplaadi paigutustes.

Eelised

INA114AP pakub kompaktset PDIP‑8 vormitegurit, mis sobib hõlpsaks prototüüpimiseks ja maketeerimiseks. Selle kolme operatsioonivõimendiga arhitektuur tagab stabiilse diferentsiaalvõimenduse kõrge ühissignaali summutusastme ja madalate sisendnihkevooludega. Võimendusteguri reguleerimine ühe välise takisti abil võimaldab kohandatud võimendust ilma keeruka skeemita. Võimendi täppistöö madalatel sagedustel ja lihtne välistakistiga võimendusteguri juhtimine muudavad selle praktiliseks valikuks andurisignaali töötlemise ja mõõteahelate jaoks.

Sobib

• Sillaandurite signaalitöötlus (tensomõõturid, koormusandurid)
• Madala sagedusega andmehõive ja laboratoorsed mõõtmised
• Prototüüpimine ja hariduselektroonika läbiva avaga komponentidega
• Diferentsiaalsignaali võimendamine instrumentatsiooni- ja testimisseadmetes

Peamised tehnilised andmed

• Arhitektuur: kolme operatsioonivõimendiga instrumentatsioonivõimendi
• Korpus: PDIP‑8 läbiva avaga korpus
• Reguleeritav võimendustegur ühe välise takisti abil
• Kõrge sisendtakistus, sobiv anduriliidestele
• Madal nihkepinge ja väike triiv täppis-madalasagedusmõõtmisteks
• Kõrge ühissignaali summutusaste diferentsiaalsignaali täpsuse tagamiseks

Kasutamine

Asetage INA114AP PDIP‑8 pessa või jootke see otse läbiva avaga trükkplaadile stabiilseks kinnitamiseks. Ühendage sisendanduri juhtmed diferentsiaalsisendi kontaktidega ja tagage sobivad toitepinged vastavalt oma skeemiprojektile. Valige ja paigaldage väline võimendusteguri takisti määratud võimenduskontaktide vahele, et seada võimendustegur vastavalt rakenduse nõutavale võimendusele. Järgige soovitatud möödavoolu- ja maandustavasid, et minimeerida müra ja tagada stabiilne töö mõõteseadistustes.

Soovitused

Parima mõõtetäpsuse saavutamiseks kasutage madala müratasemega toiteallikat, asetage lahtisidestuskondensaatorid toitekontaktide lähedale ja suunake sisendtrassid nii, et ühissignaali häireid oleks võimalikult vähe. Sillaandurite mõõtmisel kasutage stabiilset tugipinget ja kaaluge vajadusel nihke trimmerdamist välise skeemiga.
