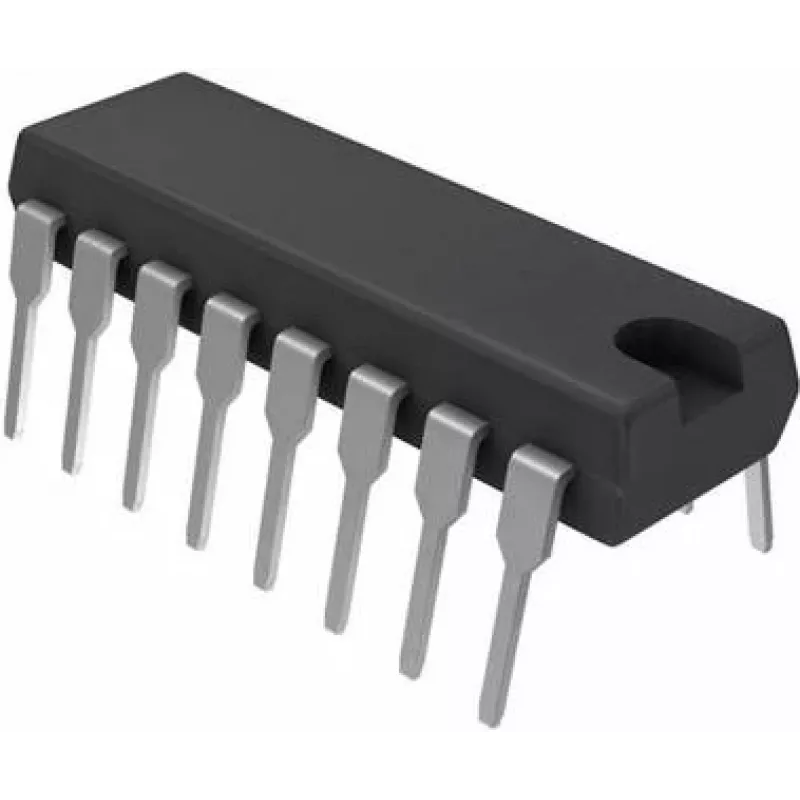

Instrumentatsioonivõimendi Texas Instruments INA110KP, ühe kanaliga, DIP-16

Texas Instrumentsi INA110KP on ühe kanaliga instrumentatsioonivõimendi, mis on tarnitud DIP-16 korpuses. See on mõeldud täpseks diferentsiaalsignaali võimendamiseks ja täpseks võimenduse juhtimiseks, muutes selle sobivaks anduriliidestele ja mõõteahelatele. Seade on suunatud madala müratasemega sisendastmetele, signaalitöötlusastmetele ja andmehõivesüsteemidele, kus stabiilne võimendus ja ühismürasummutus on olulised väikeste diferentsiaalsignaalide muundamiseks kasutatavateks tasemeteks.

Eelised

Võimendi tagab stabiilse ja täpse võimenduse madala müratasemega ja hea ühismürasummutusega, võimaldades paremat mõõtetäpsust. Selle DIP-16 läbiva monteerimise korpus lihtsustab prototüüpimist, makettplaadil testimist ja olemasolevatesse süsteemidesse paigaldamist. Seadme ühe kanaliga arhitektuur vähendab plaadi pinda võrreldes mitme kanaliga alternatiividega, kui tingimustele vastab ainult üks sisend.

Sobib

• Sildandurite ja muundurite liidestamiseks
• Madala müratasemega sisendastmeks andmehõive jaoks
• Signaalitöötluseks laborimõõteriistades
• Manusmõõtesüsteemidesse ja prototüüpimiseks

Peamised spetsifikatsioonid

• Üks instrumentatsioonivõimendi kanal
• DIP-16 läbiva monteerimise korpus lihtsaks prototüüpimiseks
• Täpne diferentsiaalvõimendus reguleeritava võimendusega
• Madal sisendile taandatud müra tundlike mõõtmiste jaoks
• Kõrge ühismürasummutusastmik häirete minimeerimiseks
• Sobib ühe- või kahetoiteliseks tööks sõltuvalt skeemi konstruktsioonist

Kasutamine

Asetage INA110KP sobivasse DIP-16 soklisse või jootke see PCB-le, mis on kavandatud läbiva monteerimise komponentide jaoks. Seadistage nõutav võimendus vastavalt tootja soovitatud välisele takistivõrgule või skeemikonfiguratsioonile, järgides hoolikalt soovitatud paigutustavasid, et minimeerida müra ja säilitada ühismürasummutus. Tagage sobivad toitepinged ja möödaviigukondensaatorid toiteviikude lähedal ning suunake diferentsiaalsisendite jäljed sobitatud paaridena, et vähendada häireid.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage diferentsiaalsisendite jaoks lühikesi, sobitatud marsruute, paigutage toite lahtisidestuskondensaatorid võimendi lähedale ning järgige tootja juhiseid väliste võimenduse määramise komponentide jaoks. Väga väikeste signaalide mõõtmisel kasutage varjestatud ühendusi ja madala müratasemega referentsi, et säilitada signaali terviklikkus.
