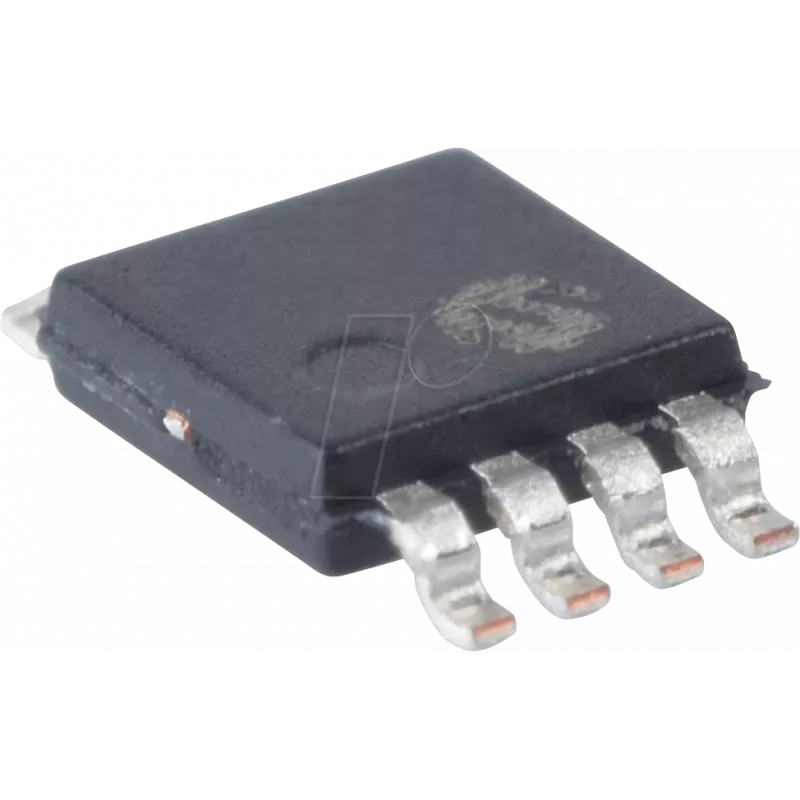

Instrumentatsioon operatsioonivõimendi Texas Instruments INA118U — täppisinstrumentatsioonivõimendi SOIC-8 korpuses

Texas Instruments INA118U on instrumentatsioon operatsioonivõimendi, mis on tarnitud SOIC-8 pindmontaažkorpuses ja konstrueeritud täpseks diferentsiaalsignaali võimendamiseks. Seade on mõeldud täppisandurite signaali töötlemiseks ja andmehõivesisendastmeteks, kus on vaja stabiilset võimendust ja suurt ühissignaali summutust. Selle korpus ja funktsionaalsus muudavad selle sobivaks integreerimiseks kompaktsetele trükkplaatidele, mida kasutatakse meditsiiniinstrumentides, tööstuslikes mõõtesüsteemides ja muudes rakendustes, mis nõuavad madala taseme signaali võimendamist.

Eelised

INA118U tagab suure ühissignaali summutuse ja stabiilse võimenduskäitumise madala taseme diferentsiaalsignaalide korral, vähendades mõõteviga keskkondades, kus esineb muutuvaid ühissignaali pingeid. SOIC-8 pindmontaažkorpus võimaldab lihtsat trükkplaadi koostamist ja ruumisäästlikke disainilahendusi. Spetsiaalse instrumentatsioonivõimendina lihtsustab see sisendastme skeemi, ühendades diferentsiaalsisendi käsitlemise ja võimenduse seadistamise üheks komponendiks.

Sobib

• Andurite signaali töötlemine (tensomõõturid, termopaarid, sildandurid)
• Andmehõivesisendastmed ja täppismõõteahelad
• Meditsiiniinstrumentatsioon ja patsiendimonitooringu sisendastmed
• Tööstuslikud mõõtesüsteemid ja protsessijuhtimisliidesed

Olulised spetsifikatsioonid

• Instrumentatsioonivõimendi topoloogia diferentsiaalsisenditega
• SOIC-8 pindmontaažkorpus trükkplaadile paigaldatavate rakenduste jaoks
• Mõeldud täppis-madala taseme signaali võimendamiseks stabiilse võimendusega
• Kõrge ühissignaali summutus, et minimeerida ühissignaali pingetest tingitud häireid

Kasutusjuhend

Paigutage INA118U trükkplaadile vastavalt SOIC-8 jalajäljele ning järgige soovitatud paigutustavasid analoogsisendastmete jaoks, sealhulgas lühikesed sisendjäljed ja toiteliinide korralik lahtisidestamine. Seadistage võimendus välise takisti abil, nagu on määratud seadme dokumentatsioonis, et saavutada diferentsiaalsisendi nõutav võimendus. Ühendage diferentsiaalsignaali allikad võimendi sisenditesse ja suunake võimendatud väljund järgmistesse ADC- või töötlusastmetesse. Jälgige toitepinge ja sisendi ühissignaali vahemikke, mille tootja on märkinud, et tagada korrektne töö.

Soovitused

Optimaalse jõudluse tagamiseks kasutage seadme lähedal korraliku toite lahtisidestamist, säilitage sümmeetriline marsruutimine diferentsiaalsisenditele ning järgige tootja rakendusmärkmeid maanduse ja paigutuse osas, et säilitada kõrge ühissignaali summutus ja mõõtetäpsus.
