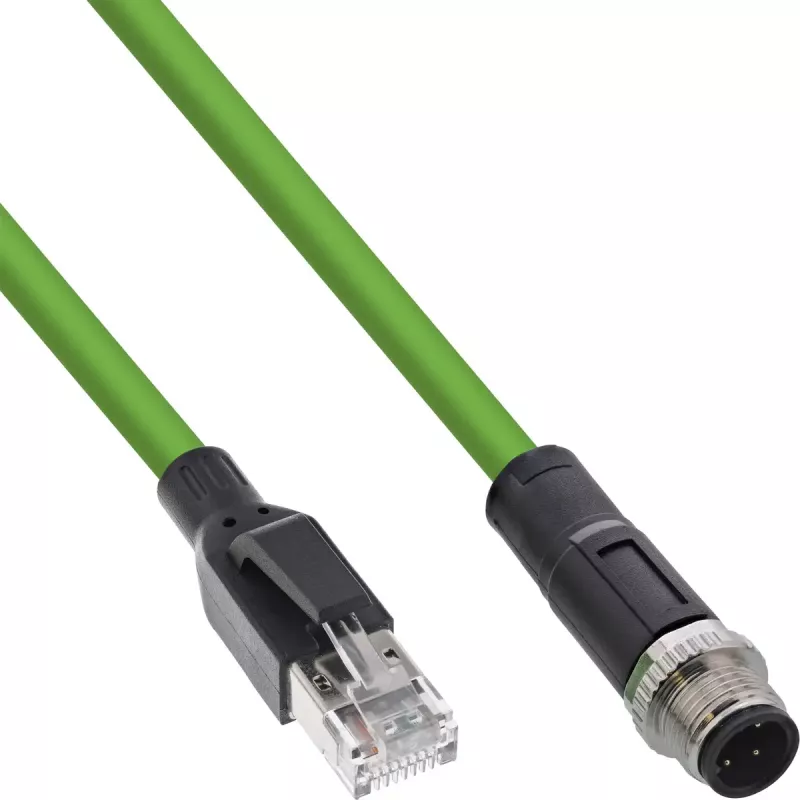

InLine tööstuslik võrgukaabel, M12 4-kontaktiline D-kodeeringuga isane pistik RJ45-le, PUR 5m

InLine tööstuslik võrgukaabel M12 4-kontaktiline D-kodeeringuga isane pistik RJ45-le PUR 5m on 5-meetrine tööstuslik Etherneti kaabel, mis on mõeldud usaldusväärseks andmeedastuseks nõudlikes keskkondades. See toetab D-kodeeringuga CAT5E jõudlust andmeedastuskiirusel kuni 100 Mbit/s, IP67 kaitseastmega M12 4-kontaktiline D-kodeeringuga isane pistik ühes otsas ja RJ45 pistik teises. PUR mantel on halogeenivaba, leegiaeglustav (UL 94), õli- ja UV-kindel ning pakub kulumis- ja kemikaalikindlust, sobides automaatika- ja masinaehitusrakendustesse.

Eelised

Kaabel ühendab tööstusliku mehaanilise vastupidavuse stabiilse signaalikvaliteediga: kuni 10 miljoni paindetsükli ja kuni 3 miljoni väändetsükli taluvus vähendavad hooldust ja seisakuid liikuvates rakendustes. IP67 kaitsega M12 pistikupool võimaldab kasutamist niiskes või tolmunud oludes, samas kui RJ45 pool (IP20) ühendatakse tavaliste võrguseadmetega. PUR kest ja SF/UTP varjestus pakuvad vastupidavust õlidele, hõõrdumisele ja elektromagnetilistele häiretele, tagades ühtlase jõudluse tootmis- ja välirakendustes.

Sobib

• Tööstuslike Etherneti ühenduste loomiseks automaatika- ja juhtimissüsteemides
• Andurite, täiturseadmete ja tööstuslike kommutaatorite ühendamiseks
• Välisiini- ja masinajuhtmestiku jaoks liikuvate osadega või energiakettides
• Tootmisliinide ja tehaste õli või tolmu käes olevate võrgusegmentide jaoks

Peamised tehnilised andmed

• Kaabli pikkus: 5 m
• Jõudlusklass: D-kodeeringuga CAT5E, kuni 100 Mbit/s
• Juhe: AWG 24 (22 AWG ekvivalentne kahepaari jõudlus)
• Varjestus: SF/UTP
• Pistik 1: M12 4-kontaktiline D-kodeeringuga isane, IP67
• Pistik 2: RJ45, IP20
• Mantli materjal: PUR, halogeenivaba, leegiaeglustav (UL 94), õli- ja UV-kindel, kulumiskindel
• Energiaahela sobivus: kuni 10 miljonit paindetsüklit
• Väändekindlus: kuni 3 miljonit tsüklit
• Töötemperatuur: -25 °C kuni +70 °C
• Säilitustemperatuur: -40 °C kuni +80 °C
• Välisläbimõõt: 6,5 mm
• Kaabli värvus: roheline

Kasutamine

Ühendage M12 4-kontaktiline D-kodeeringuga isane pistik vastava M12 emaspordiga tööstusseadmetes, andurites või täiturseadmetes, tagades õige D-kodeeringu joonduse. Sisestage RJ45 pistik standardsetesse Etherneti portidesse kommutaatoritel või kontrolleritel. Juhtige kaabel soovitatud painderaadiuste järgi: dünaamiline painderaadius peab olema suurem kui 98 mm ja staatiline painderaadius suurem kui 52 mm. Liikuvates paigaldistes kasutage sobivaid kaablikandureid või energiaahelaid ning vältige teravaid servi, et säilitada PUR mantel.

Soovitused

Usaldusväärse pikaajalise jõudluse tagamiseks kinnitage tõmbekaitse mõlemas otsas, vältige liigset tõmbekoormust ja veenduge, et pistikud on täielikult ühendatud. Kui kasutate energiaahelas, kontrollige, et ahela konstruktsioon toetab määratud painde- ja väändetsükleid. Vältige pikaajalist kokkupuudet temperatuuridega väljaspool määratud vahemikku ning kaitske RJ45 poolt otsese veekontakti eest, kuna selle kaitseaste on IP20.
