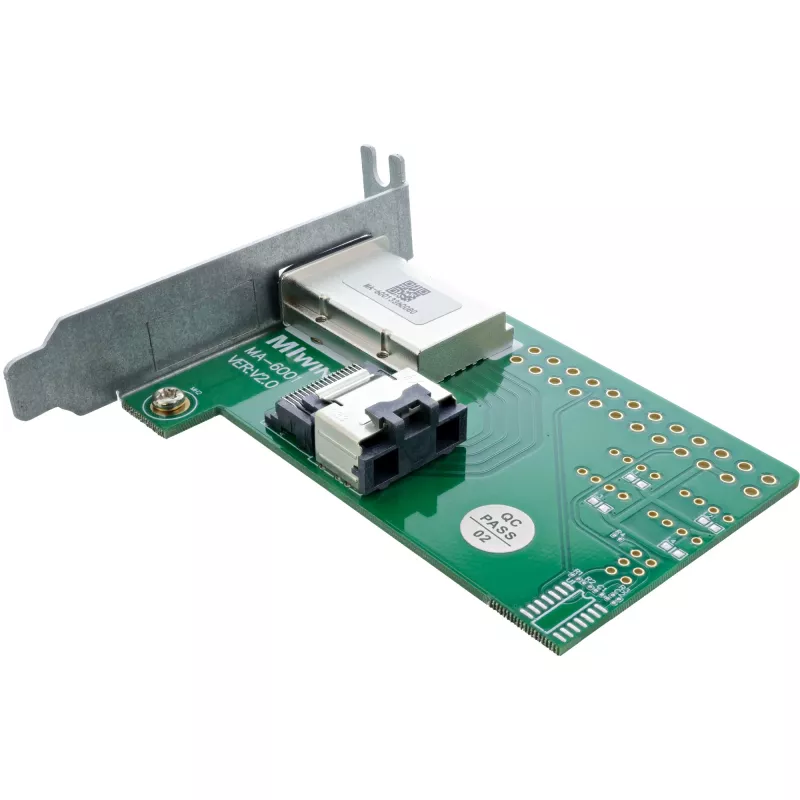

InLine SAS madalprofiili adapterklamber, väline SFF-8088 / sisemine SFF-8087

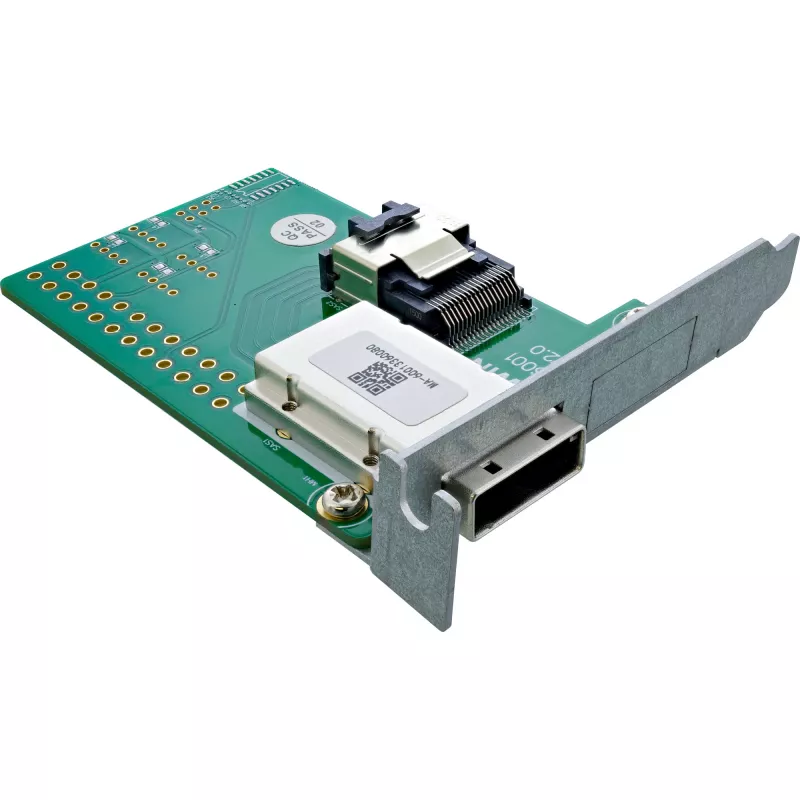

InLine SAS madalprofiili adapterklamber (mudel 27650) on passiivne trükkplaadi adapter, mille ühel küljel on väline 26-kontaktiline Mini SAS (SFF-8088) pistik ja teisel küljel sisemine 36-kontaktiline Mini SAS (SFF-8087) pistik. Madalprofiilsetesse pesadesse projekteeritud klamber toetab kahesuunalist ühendust välise SFF-8088 ja sisemise SFF-8087 liidese vahel ning on mõeldud kasutamiseks kompaktsetes süsteemides, serveriterades, riiulijaamades ja välistes kettakorpustes, kus on vaja SAS/SCSI ühenduvust.

Eelised

See adapterklamber pakub madalat profiili paigaldamiseks õhukestesse korpustesse, passiivset tööd ilma aktiivse elektroonikata ning lihtsat ühilduvust väliste SFF-8088 ja sisemiste SFF-8087 Mini SAS pistikute vahel. Üheosaline klamber (mudel 27650) lihtsustab SAS-kaabelduse marsruutimist ning toetab levinud salvestus- ja serverikeskkondi.

Sobilik

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage adapterklamber süsteemikorpuse ühilduvasse madalprofiili pessa. Ühendage väline Mini SAS kaabel SFF-8088 pistikusse ja sisemine Mini SAS kaabel SFF-8087 pistikusse vastasküljel. Veenduge, et mõlemad otsad on täielikult kohal ja kinnitatud vastavalt host- ja korpuseriistvara juhistele. Adapter toetab ühendust mõlemas suunas ilma täiendava seadistuseta.

Soovitused

Kasutage sobivaid varjestatud Mini SAS kaableid ning kontrollige host-kontrollerite ja korpuste ühilduvust SFF-8087/SFF-8088 liidestega. Paigaldage või eemaldage klamber ainult siis, kui süsteem on välja lülitatud, et vältida pistikute kahjustusi, ning tagage nõuetekohane maandus häirete vähendamiseks.
