InLine SAS-kaabel Mini SAS SFF8087 kuni 4x SATA otse OCR 1m

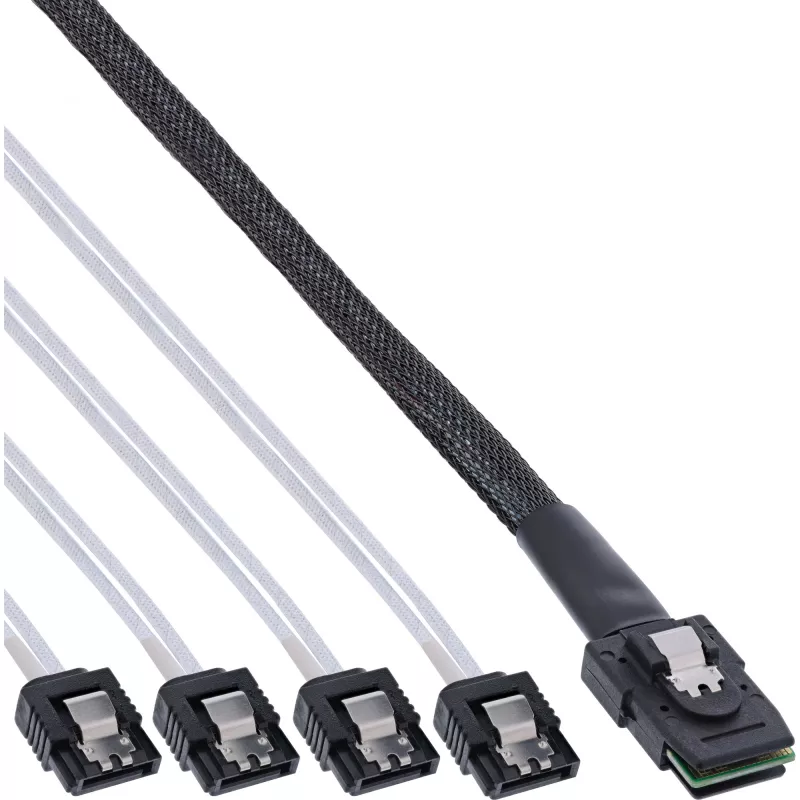

SAS-kaabel Mini SAS SFF8087 (36 kontaktiga) kuni 4× SATA, 1:1 ühendus (otse / reverse breakout, OCR) ketaste või tagapaneelide ühendamiseks hostkontrolleriga, millel on neli SATA-pistikut. Toetab andmeedastuskiirust kuni 6 Gbps. Enne kasutamist kontrollige pistikute ühendust, et tagada ühilduvus teie seadmega.

Eelised

See Mini SAS SFF‑8087 kuni 4× SATA kaabel pakub ühekaablilahendust SAS-hostpordi ühendamiseks kuni nelja SATA-seadmega, kasutades 1:1 (reverse) kontaktijaotust. Kaabel toetab standardset 6 Gbps SATA-signalisatsiooni, vähendab kaabli segadust, asendades mitu eraldi SATA-kaablit, ja sobib raami- ja serverikeskkondadesse, kus on vaja usaldusväärseid tagapaneeli- või otseühendusi ketastega.

Sobib

• SAS-kontrolleri ühendamiseks kuni nelja SATA-kettaga (reverse breakout)
• Sisemiste kettapaneelide ühendamiseks hostiga, millel on neli SATA-pistikut, kui on vaja reverse-ühendust
• Serveri- ja salvestuskorpuste kaabelduseks, kus on saadaval Mini SAS SFF‑8087 port

Peamised spetsifikatsioonid

• Pistik A: Mini SAS SFF‑8087 (36 kontaktiga)

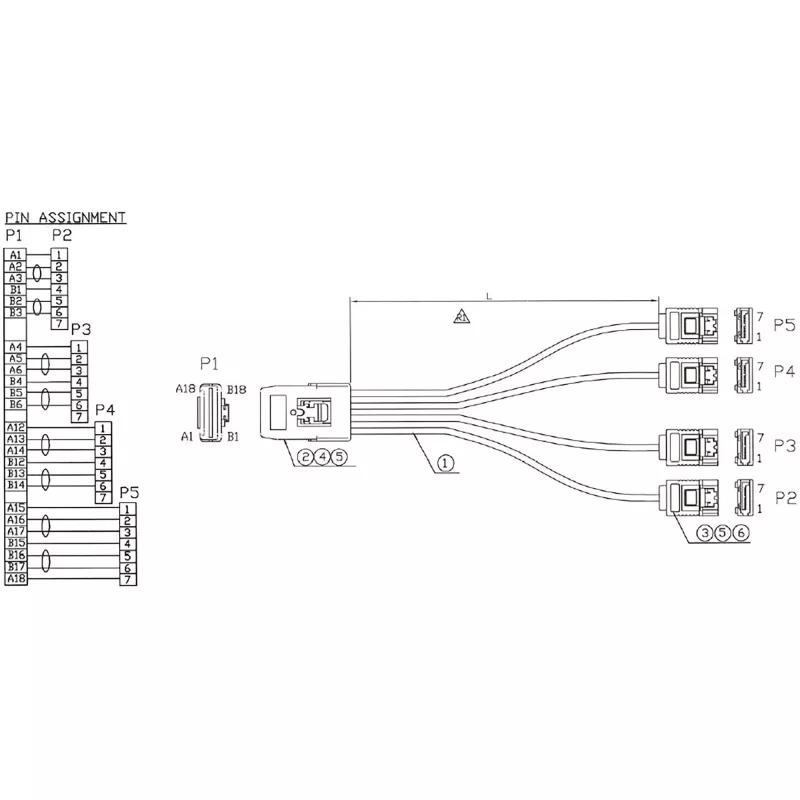

• Pistik B: 4 × SATA (otse 1:1 ühendus, reverse breakout / OCR)
• Pikkus: 1 m
• Andmeedastuskiirus: kuni 6 Gbps rea kohta (SATA III)
• Tootja: InLine, MPN: 27620B, EAN: 4043718217830

Kasutamine

Tuvastage hostkontrolleri Mini SAS SFF‑8087 port ja ketaste või tagapaneeli SATA-pistikud. Ühendage SFF‑8087 ots SAS-hostporti ja pistke neli SATA-pistikut vastavatesse kettaseadmete või tagapaneeli SATA-pesadesse. Veenduge, et kõik pistikud on korralikult ühendatud, enne kui lülitate süsteemi sisse. Kontrollige, et hostkontroller ja sihtseadmed toetavad reverse (1:1) breakout-ühendust; vastasel juhul kasutage crossover (forward) varianti, kui see on nõutav.

Soovitused

Enne paigaldamist kontrollige nõutavat kontaktijaotust (reverse vs. forward breakout) oma seadme tootja või hooldusjuhendi järgi. Vale kontaktijaotuse kasutamine võib takistada õiget tuvastamist või põhjustada ühenduse probleeme. Käsitsege pistikuid ettevaatlikult, et vältida kontaktide painutamist, ja säilitage kindlad, täielikult ühendatud ühendused.
