InLine SAS-kaabel Mini SAS SFF8087 kuni 4x SATA otse OCR 0,75 m

InLine Mini SAS SFF8087 kuni 4x SATA kaabel (0,75 m, punane) pakub otsest 1:1 ühendust Mini SAS pordist nelja SATA-seadmesse. See toetab andmeedastuskiirust kuni 6 Gbit/s ja on mõeldud kettaseadmete või taustplaatide ühendamiseks hostkontrolleriga, millel on neli SATA-pistikut. Kaabel kasutab reverse breakout (otseühendus / OCR) juhtmestikku; enne kasutamist veenduge, et pistikuühendus vastab teie seadmete nõuetele.

Eelised

See Mini SAS SFF8087 kuni 4x SATA kaabel pakub kompaktset 0,75 m pikkust ja selgelt nähtavat punast mantlit hõlpsaks tuvastamiseks. See toetab kuni 6 Gbit/s kanali kohta SATA-seadmete jaoks ja tagab üks-ühele (1:1) ühenduse usaldusväärsete ja prognoositavate ühenduste loomiseks Mini SAS pordi ja nelja SATA-sihtseadme vahel. Reverse breakout juhtmestik väldib vajadust täiendavate adapterite järele, kui hostkontroller ja ühendatud seadmed nõuavad otseühendust.

Sobib

• Mini SAS SFF8087 hostportide ühendamiseks kuni nelja SATA-kettaga
• SATA-ketaste otse ühendamiseks ühilduvate taustplaatide või kettahoidikutega
• Serveri- ja salvestuspaigaldistesse, kus on vaja 1:1 (reverse breakout) ühendust
• Suure tihedusega salvestuskorpustesse ja RAID-seadistustesse, kus on ühilduv kontrolleri juhtmestik

Peamised tehnilised andmed

• Pistik A: Mini SAS SFF-8087 (36 kontaktiga)
• Pistik B: 4 × SATA andmepistikut
• Pikkus: 0,75 m

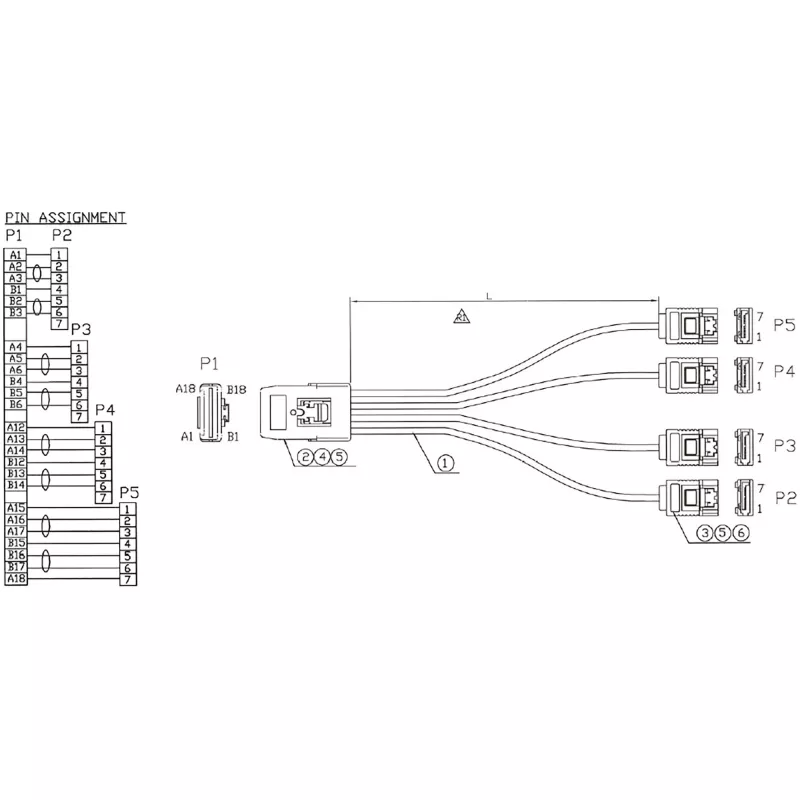

• Juhtmestik: 1:1 ühendus (reverse breakout / otseühendus / OCR)
• Maksimaalne andmeedastuskiirus: 6 Gbit/s SATA-kanali kohta
• Värv: punane
• Tootja: InLine, MPN: 27620A, EAN: 4043718113637

Kasutamine

Ühendage Mini SAS SFF-8087 pistik hostkontrolleri või taustplaadi Mini SAS porti ja ühendage neli SATA-pistikut SATA-seadmete või hosti SATA-pistikute külge vastavalt vajalikule ühendusele. Enne süsteemi sisselülitamist veenduge, et süsteem eeldab reverse breakout (SAS-kontroller SATA-ketastele) ühendust. Juhtige kaabel nii, et vältida teravaid painutusi, ja kinnitage see, et vältida pinget pistikutele.

Soovitused

Kontrollige kaabliühendust oma seadmete dokumentatsiooni järgi: kui teie riistvara nõuab reverse breakout asemel crossover (forward, OCF) ühendust, kasutage vastavat kaablit (nt InLine 27610). Ainult õige ühendus tagab nõuetekohase ühenduvuse kontrolleri ja ketaste vahel.
