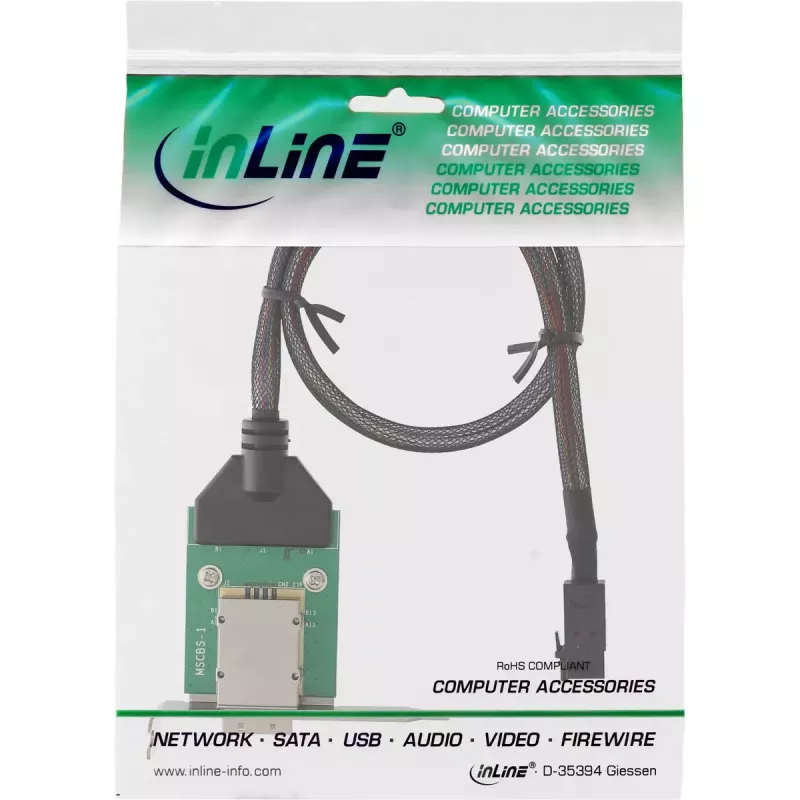

InLine SAS HD madala profiiliga adapterklamber väline SFF-8088 / sisemine SFF-8643 0,5 m

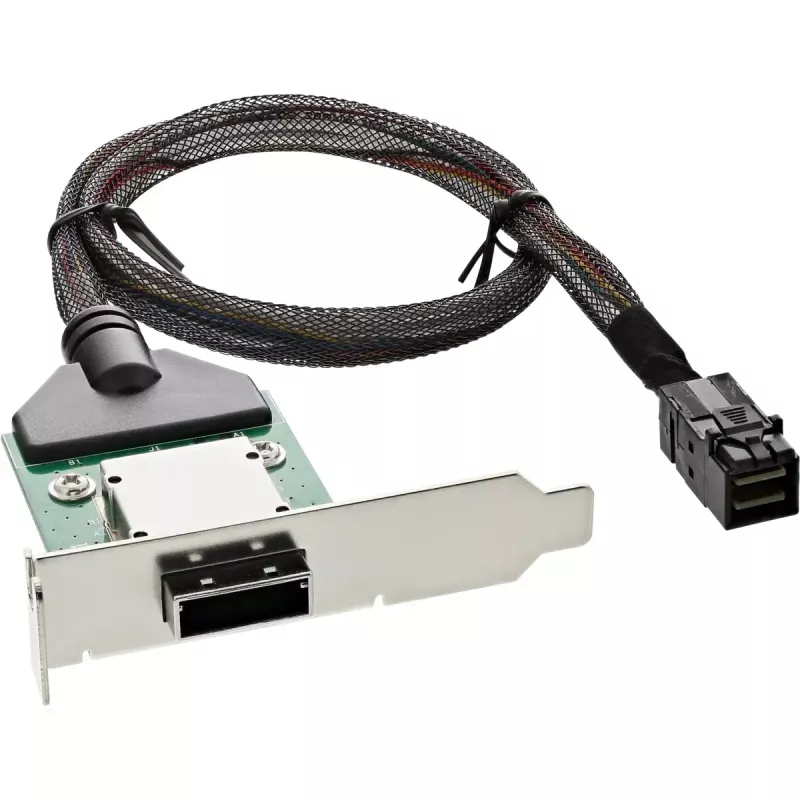

See SAS HD adapter on passiivne PCB-adapterklamber, mis on mõeldud madala profiiliga pesadele. Ühel küljel on väline 26 kontaktiga mini-SAS-pistik (SFF-8088) ja teisel pool 36 kontaktiga mini-SAS-pistik (SFF-8643) koos 0,5 m kaabliga. Klamber mahub madala profiiliga korpustesse ja võimaldab paigaldamist mõlemas suunas, võimaldades ühendusi väliste SAS-seadmete ja sisemiste kontrollerite vahel kompaktsetes või raamile kinnitatud süsteemides.

Eelised

Adapter toetab usaldusväärset andmeedastust SFF-8088 ja SFF-8643 liideste vahel ilma aktiivelektroonikata, pakub kompaktset madala profiiliga vormitegurit, mis sobib piiratud ruumiga korpustele, ja sisaldab 0,5 m kaablit paindlikuks sisemiseks marsruutimiseks. Passiivne disain vähendab toite ja ühilduvusega seotud probleeme, samas kui musta ja hõbedane viimistlus sulandub tavalise serveririiuli riistvaraga.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage adapter korpuse madala profiiliga laienduspesasse, veendudes, et klamber on pesas kinnitatud. Ühendage sisemine SFF-8643 pistik hostkontrolleri või laienduskaardiga ning kinnitage väline mini-SAS (SFF-8088) kaabel välise pistikuga, et ühendada välise korpuse või seadmega. Adapterit saab paigaldada mõlemas suunas; enne süsteemi sisselülitamist kontrollige pistikute joondumist.

Soovitused

Kasutage sertifitseeritud mini-SAS-kaableid ja veenduge, et ühendused on kindlad ja tolmuvabad. Vältige kaabli järsku painutamist ja kinnitage adapterklamber, et vältida liikumist. Enne kasutuselevõttu veenduge kontrolleri ja korpuse SAS-versioonide ühilduvuses.
