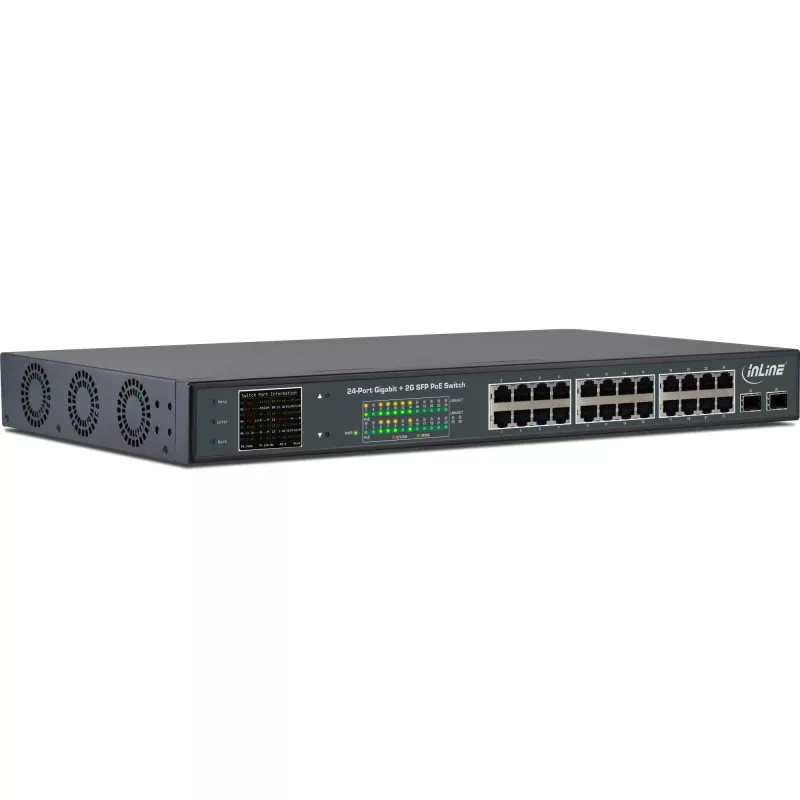

InLine PoE+ Gigabit võrgulüliti 24 porti, 1 Gb/s, 2xSFP, 19 inch 1U (sh. kronsteinid)

InLine® PoE+ Gigabit võrgulüliti on kiire ja paindlik lahendus olemasoleva võrgu uuendamiseks IEEE 802.3af / IEEE 802.3at Power over Ethernet süsteemile ning kiudoptilise ühenduse loomiseks pikemate vahemaade ületamiseks. Lüliti pakub igal pordil kaitset näiteks ülekoormuse, ülepinge ja ülekuumenemise eest. Lisaks pakub lüliti nii IEEE 802.3af kui ka IEEE 802.3at PoE+ standardit kuni 32 vatti võimsust pordi kohta ühe Cat. 5/5e/6 Etherneti kaabli kaudu, PoE eelarvega 380 W ja koguvõimsusega 420 vatti. 24x 10/100/1000Mbps PoE+ porti lahendavad piiratud arvu saadaolevate pistikupesade probleemi, pakkudes süsteemiadministraatoritele paindlikku lahendust toite andmiseks peaaegu igal pool võrguseadmetele, nagu PoE-toega IP-kaamerad või traadita pääsupunktid.
LC-ekraan ei näita mitte ainult PoE pordi tööolekut, vaid ka iga pordi olekut, nagu nt: väljundvõimsus, ülekoormus, lühis, madal koormus, alapinge, ülepinge, ülekuumenemine jne. See hõlmab näiteks:
Lülitusrežiim (Tavaline, VLAN (lüliti toetab iga pordi isoleerimist, kuid iga port saab endiselt suhelda üleslingi pordiga), CCTV (lüliti toetab maksimaalset kaugust 250 meetrit edastuskiirusel 10Mbps).
Lüliti ribalaius
PD tüüp (PD=toitega seadmed): Enhance: PD ei toeta PoE-d vastavalt IEEE802.3at/af-le, Standard: PD toetab PoE-d vastavalt IEEE802.3at/af-le, Legacy: Cisco-PD kasutamine oma PoE standardiga
PD taaskäivitamine, deaktiveerides/aktiveerides vastava pordi
PSE võimsuse peenhäälestus (PSE=toiteallika seadmed): See funktsioon võib suurendada PoE eelarve üldist jõudlust
PSE pordi prioriteet: Siin saate määrata PoE prioriseerimise pordi kohta kõrge, keskmise ja madala vahel
PSE pordi lubamine: Selle kaudu saab iga üksikut porti aktiveerida/deaktiveerida
PSE pordi võimsus: Selle funktsiooniga saab PoE võimsust valida 2W sammuga vahemikus 8W-32W
Ventilaatori juhtimine: See funktsioon annab teile võimaluse määrata ventilaatori töö. Valida saab valikute "Alati sees", "20% PB" (kui lüliti kasutab 20% oma võimsuseelarvest) ja "40% PB" vahel.

Tehnilised andmed

Standardid: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000BASE-X Gbit/s Ethernet üle kiudoptika, IEEE 802.3x täisdupleks ja vookontroll, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus

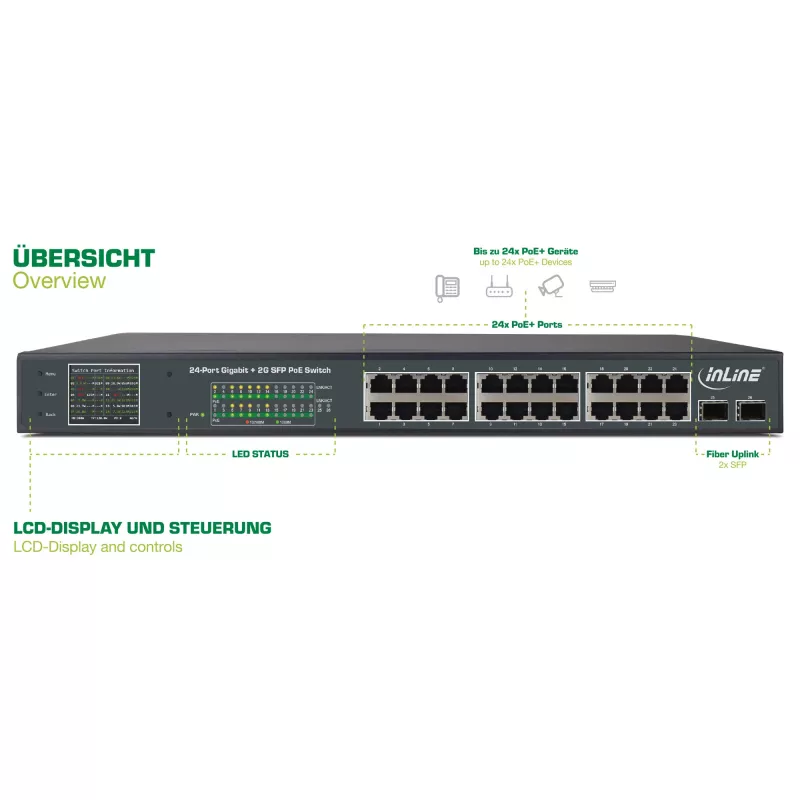

Pordid: 24x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X, 2x 1000Mb/s SFP
PoE pordid: 1-24
PoE eelarve: 380W
Koguväljund: 420W
LCD ekraan: PoE tööoleku reaalajas kuvamine
PoE väljundvõimsus: Max. 32 vatti pordi kohta
LED indikaatorid: PWR, LNK/ACT PoE
Võrgukaabel: 10BASE-T: UTP kategooria 3, 4, 5 kaabel (100m)
100BASE-TX: UTP kategooria 5, 5e kaabel (100m)
1000BASE-T: UTP kategooria 5, 5e kaabel (100m)
1000BASE-SX: MMF, SMF
MAC aadressitabel: 8K, automaatne õppimine, automaatsed uuendused
Jumbo kaader: 9216 baiti
Pakettpuhver: 4,1Mbit
Edastusmeetod: Store-and-forward
Pakettide edastuskiirus: 38,69Mpps
Ribalaius: 52G

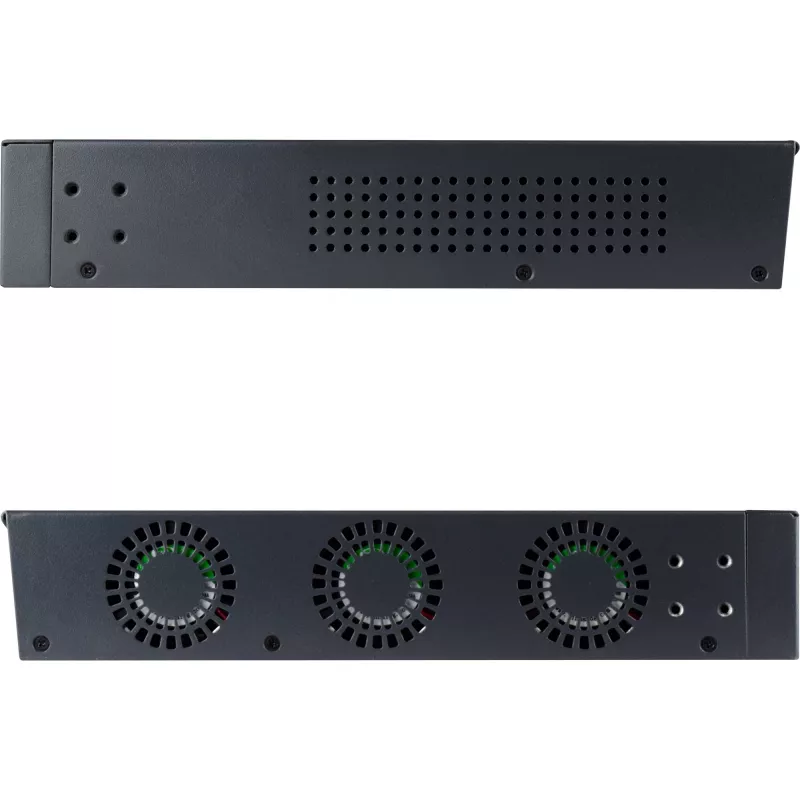

Ventilaatorite arv: 3
Mõõtmed (L x S x K): 440x232x45mm
Kaal: u. 3,7kg
Toitesisend: 100~240V AC, 50/60Hz
Keskkonnatingimused: Töötemperatuur -10-60°C, säilitustemperatuur -40-70°C, õhuniiskus töötamisel 10-90% mittekondenseeruv, õhuniiskus säilitamisel 5-90% mittekondenseeruv
Liigpingekaitse: ± 6KV

Tarnekomplekt:
1x InLine® PoE+ Gigabit võrgulüliti
1x kasutusjuhend (saksa/inglise)
1x toitekaabel
2x 19" kinnituskronsteini
8x kruvi kinnituskronsteinidele
4x kummijalga

InLine PoE+ Gigabit võrgulüliti 24 porti, 1 Gb/s, 2xSFP, 19"1U (sh. kronsteinid). Põhilülituse RJ-45 Etherneti pordi tüüp: Gigabit Ethernet (10/100/1000), Põhilülituse RJ-45 Etherneti portide arv: 24. Täisdupleks. MAC aadressitabel: 8000 kirjet, Lülitusvõimsus: 52 Gbit/s. Võrgustandardid: IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z. Power over Ethernet (PoE). Rack-kinnitus, Vormitegur: 1U

Kuidas kasutada

Paigaldage InLine PoE+ Gigabit võrgulüliti 19" riiulisse, kasutades kaasasolevaid kinnituskronsteine, või asetage see tasasele pinnale kummijalgadele. Ühendage võrguseadmed RJ45 portidesse, kasutades Cat.5/5e/6 kaableid kuni 100 meetri ulatuses, ja kasutage SFP mooduleid kiudoptilisteks ühendusteks, kui on vaja pikemat ulatust. Seadistage PoE sätted ja pordirežiimid LCD-menüü kaudu: määrake PD tüüp, lubage/keelake üksikud PSE pordid, määrake PSE pordi prioriteet, valige PoE võimsus pordi kohta (8–32 W) ja kasutage PD taaskäivitust, kui toitega seade vajab lähtestamist. Jälgige pordi olekut ja alarme LCD-ekraanil koormuse, pinge ja temperatuuri tingimuste osas.

Soovitused

Usaldusväärse PoE kasutuse tagamiseks planeerige koguvõimsustarve nii, et see jääks 380 W PoE eelarve piiresse, ja kasutage PSE pordi prioriteeti ning pordipõhiseid võimsusseadeid, et tagada kriitiliste seadmete toide. Kasutage sobivaid SFP mooduleid ja ühemoodilist/mitmemoodilist kiudu pika vahemaa ühenduste jaoks ning tagage lüliti ümber piisav ventilatsioon ülekuumenemise vältimiseks.
