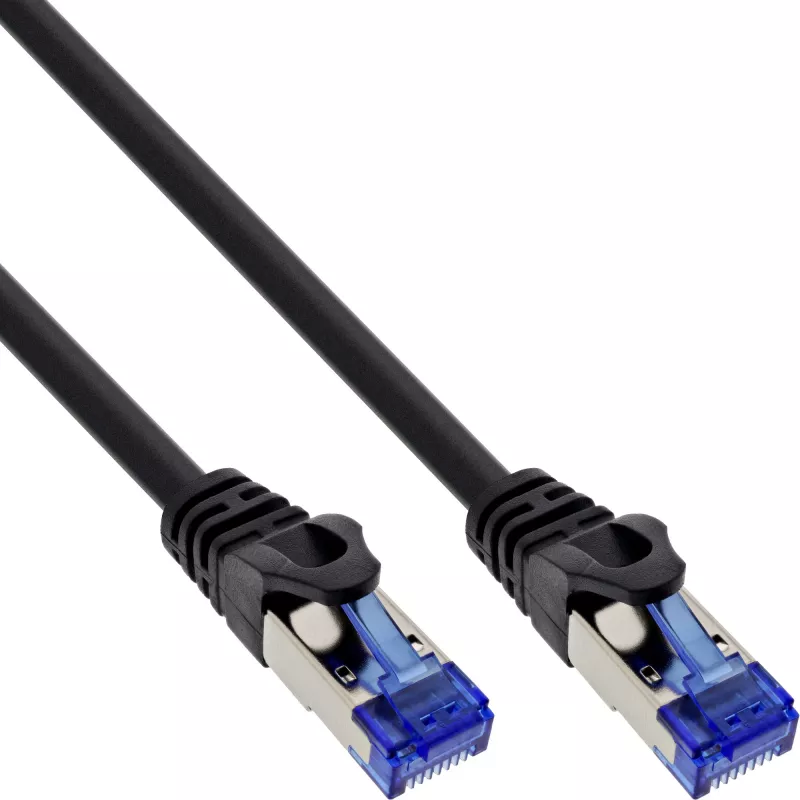

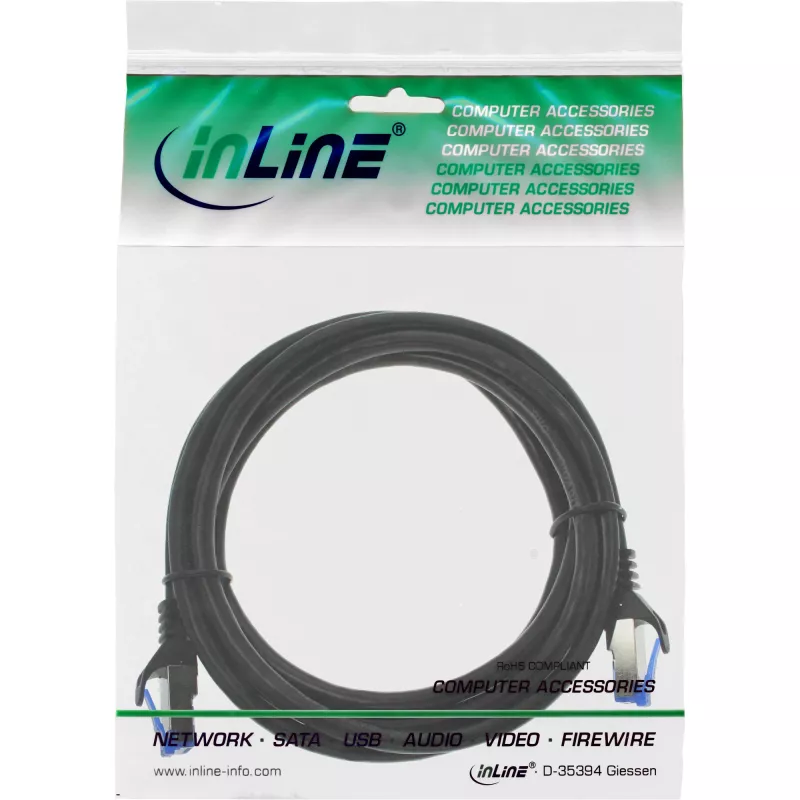

InLine plaasterkaabel soomustatud, U/FTP, Cat.6A, must, 1 m

InLine® Cat.6A soomustatud plaasterkaabel on 1 m pikkune, töökindel U/FTP Etherneti kaabel, mis on loodud nõudlikeks võrgurakendusteks. Selle ehitus ühendab sisemise SUS204 roostevabast terasest ümbrise, täieliku varjestuse ja väga elastse PVC-väliskesta, et pakkuda mehaanilist kaitset ning vastupidavust ilmastikule, kahjuritele ja suurele jalakäimisele. Kaablil on 28 AWG juhid HDPE-isolatsiooniga, täielikult varjestatud pressitud 8P8C (RJ-45) pistikud 50 µ" kullatud kontaktidega ning see toetab PoE-d kuni 90 W. See sobib paigaldistesse, mis nõuavad kõrget signaali terviklikkust ja vastupidavat füüsilist kaitset.

Eelised

Soomustatud disain ja täielik U/FTP varjestus tagavad suure mehaanilise tugevuse ja kaitse elektromagnetiliste häirete eest. Kõrgtihedast polüetüleenist (HDPE) isolatsioon ja kullatud kontaktid säilitavad signaali terviklikkuse ja usaldusväärse ühenduvuse, samas kui SUS204 sisemine ümbris ja elastne PVC-väliskest suurendavad vastupidavust muljumisele, keskkonnamõjudele ja näriliste tekitatud kahjustustele. Kaabel on testitud läbima Fluke DSX 8000 kanaliteste ja toetab sagedusi kuni 500 MHz.

Sobib

• Kiirete Etherneti ühenduste (Cat.6A) jaoks nõudlikes keskkondades
• Ajutisteks välistingimustes paigaldisteks nagu näitused, kontserdid ja reklaamtahvlid
• Siseruumides paiknevateks jooksudeks, kus on vaja mehaanilist kaitset jalakäimise või näriliste eest
• PoE, PoE+ ja PoE++ toitega seadmetele kuni 90 W

Peamised spetsifikatsioonid

• Kaabli tüüp: Cat.6A U/FTP
• Pikkus: 1 m
• Juht: 28 AWG
• Isolatsioon: HDPE
• Sisemine ümbris: SUS204 (roostevaba teras)
• Väliskest: Väga elastne PVC
• Välisläbimõõt: 7,3 mm
• Pistiku tüüp: 8P8C (RJ-45), täielikult varjestatud pressitud pistik 50 µ" kullatud kontaktidega
• Ribalaius: 500 MHz
• Impedants: 100 Ω
• Juhi alalisvoolutakistus: 28,4 Ω/100 m (max)
• Mahtuvus: 5600 pF/100 m
• Leviaja viivitus: 545 ns/100 m (max)
• Viivituse kõikumine: 45 ns/100 m (max)
• Temperatuurivahemik: paigaldus 0 kuni 50 °C, töötamine -20 kuni 60 °C
• Nimipinge: 30 V
• PoE võimekus: kuni 90 W
• Jõutaluvus (lühike surve): 2000 N; (pikaajaline): 500 N
• Sertifikaat: Läbib Fluke DSX 8000 kanalitesti
• Värvus: Must

Kuidas kasutada

Ühendage üks RJ-45 pistik oma võrguseadmega ja teine lüliti, ruuteri või plaasterpaneeliga. Veenduge, et pistikud on täielikult pesastatud, et säilitada varjestuse järjepidevus. Järgige tavalisi kaabli marsruutimise ja tõmbekaitse tavasid, et vältida soomustatud kaabli liigset painutamist või püsivat survet. Kaabli marsruutimisel või otsastamisel järgige määratud paigaldustemperatuuri vahemikku.

Soovitused

Kaabel on soovitatav lühikesteks jooksudeks (1 m) keskkondades, kus on vaja mehaanilist kaitset ja EMI varjestust; vältige korduvaid järske painutusi ning ärge ületage usaldusväärse pikaajalise toimivuse tagamiseks määratud jõu- ega temperatuurivahemikke.
