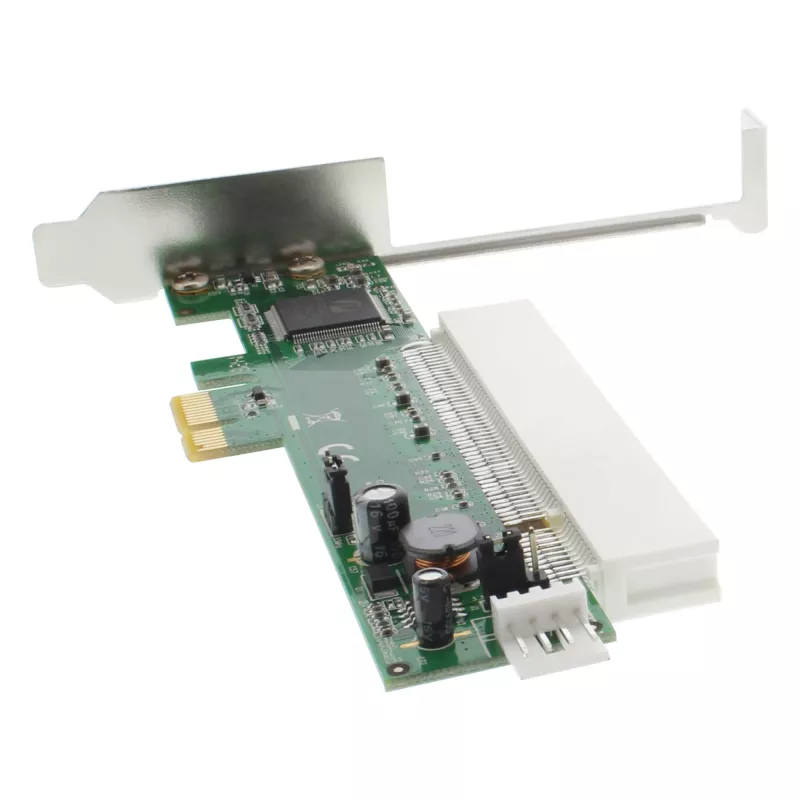

InLine PCI liideseadapter PCIe liidesekaardile 76616I

PCI funktsionaalsus kaasaegsetel emaplaatidel:Adapterkaart muudab PCI Express pesa iseseisvaks PCI pesaks.
Paindlik ühilduvus PCIe liidestega:Toetab PCIe x1, x4, x8 ja x16 mitmekülgseteks rakendusteks.
Stabiilne andmeedastus ilma jõudluskadudeta:Andmeedastuskiirus 2,5 Gb/s 3,3 V PCI signaaliga, 5 V I/O tolerants.
Vastab kehtestatud tööstusstandarditele:Ühildub PCIe 1.1, PCI/PCI-X silla 1.0 ja PCI kohaliku siini 3.0 spetsifikatsioonidega.
Lihtne integreerimine tänu Plug-and-Play’le:Draivereid pole vaja, saab kohe olemasolevas infrastruktuuris kasutusele võtta.

InLine PCI-lt PCIe liideseadapteri kaart on võimas lahendus kaasaegsete süsteemide laiendamiseks klassikalise PCI funktsionaalsusega. See võimaldab olemasolevaid PCI laienduskaarte kasutada PCI Express pesadega emaplaatidel.
Adapterkaart muudab vaba PCIe pesa iseseisvaks 32-bitiseks PCI pesaks. Ühildub PCIe x1, x4, x8 ja x16 pesadega. Andmeedastus toimub kiirusel 2,5 Gb/s. Kaart töötab 3,3 V PCI signaaliga ja on 5 V I/O tolerantne.
Teostus põhineb kehtestatud spetsifikatsioonidel: PCI Express Base Revision 1.1, PCI Express to PCI/PCI-X Bridge Revision 1.0 ja PCI Local Bus Revision 3.0. See tagab usaldusväärse töö ka nõudlikes rakendustes.
Kaart ühendatakse otse PCIe pessa. Täiendavaid draivereid pole vaja. Kompaktne disain võimaldab hõlpsat integreerimist olemasolevatesse struktuuridesse. Ideaalne tõestatud PCI komponentide integreerimiseks praegustesse süsteemidesse.

Liides: PCI Express 32-bitisele PCI-le
PCIe versioon: 1.1
PCI sild: Ühildub PCI/PCI-X silla redaktsiooniga 1.0
PCI spetsifikatsioon: Redaktsioon 3.0
Andmeedastuskiirus: 2,5 Gb/s (PCIe x1)
Signaal: 3,3 V 5 V I/O tolerantsiga
Tarnekomplekt: 1x adapterkaart, 1x kasutusjuhend (DE/EN)
Süsteeminõuded: Vaba PCIe pesa (x1, x4, x8, x16)

InLine PCI liideseadapter PCIe liidesekaardile võimaldab kasutada pärand PCI seadmeid kaasaegses arvutis. Hostiliides: PCIe, Väljundliides: PCIe. Otstarve: arvuti. Andmeedastuskiirus (max): 2,5 Gbit/s. Sügavus: 1,02 mm, Kaal: 44 g. Pakendi laius: 178 mm, Pakendi sügavus: 144 mm, Pakendi kõrgus: 40 mm

Kasutusjuhend

Lülitage arvuti välja ja avage korpus. Sisestage adapter vabasse PCIe pessa (x1, x4, x8 või x16) emaplaadil, kuni see on kindlalt paigas, ja kinnitage see vajadusel korpuse külge. Paigaldage pärand 32-bitine PCI kaart adapteri PCI pessa ja kinnitage see. Sulgege korpus, lülitage süsteem sisse ja kontrollige seadme tuvastamist operatsioonisüsteemis. Installige pärand PCI kaardi jaoks vajalikud draiverid vastavalt kaardi tootja juhistele.

Soovitused

Kasutage seda adapterit madala kuni mõõduka ribalaiusega pärand PCI kaartide jaoks. Kontrollige füüsilist vaba ruumi korpuses ja veenduge, et emaplaat toetab valitud PCIe pesa tüüpi. Suure võimsustarbega PCI kaartide puhul kontrollige, kas on vaja täiendavaid toitepistikuid või tootja juhendit.
