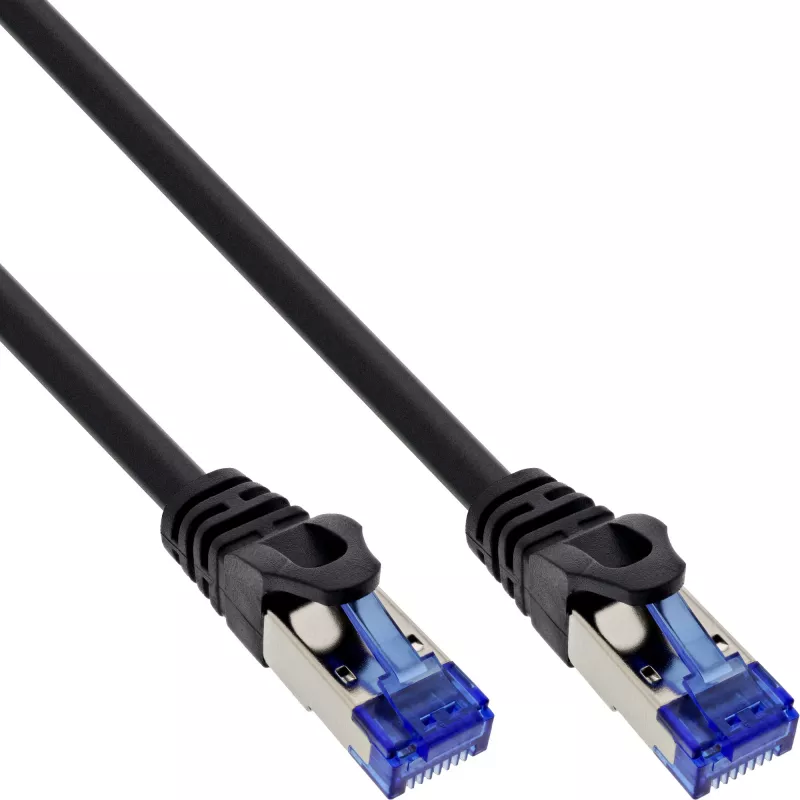

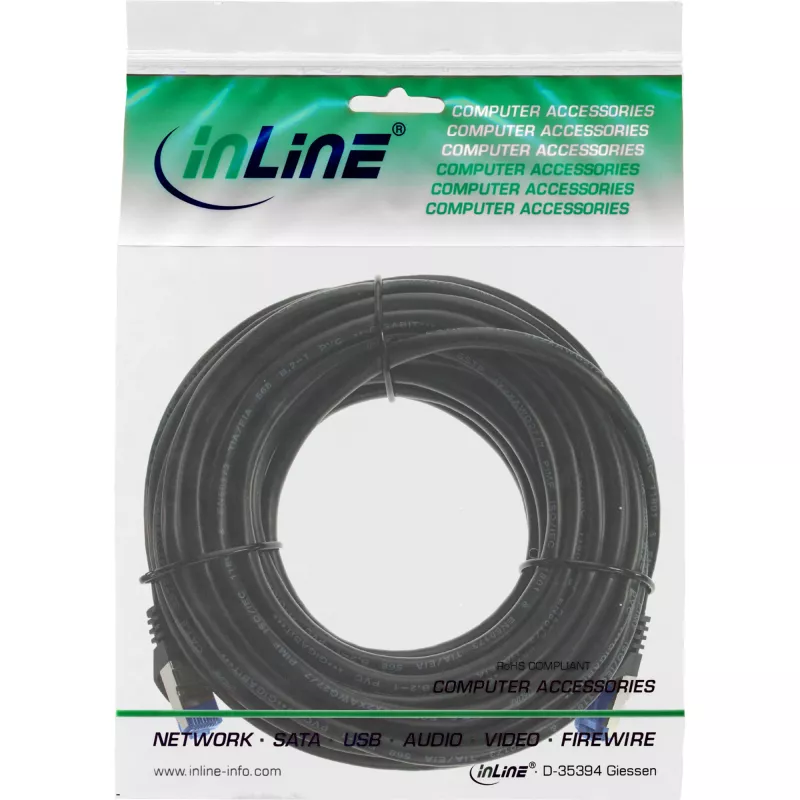

InLine patch-kaabel soomustatud, U/FTP, Cat.6A, must, 10 m

InLine® Cat.6A soomustatud patch-kaabel on töökindel U/FTP Etherneti kaabel, mis on mõeldud nõudlike võrgurakenduste jaoks. See on ehitatud SUS204 roostevabast terasest sisekestaga ja kõrge elastsusega PVC väliskestaga, mis pakub mehaanilist kaitset tugeva liikluse, ilmastiku, kahjurite ja näriliste eest. Kaabel kasutab HDPE südamiku isolatsiooni ja 28AWG juhte, toetab PoE/PoE+/PoE++ kuni 90 W ja pakub kuni 500 MHz ribalaiust usaldusväärse signaali terviklikkuse tagamiseks 10 m pikkusel. RJ-45 (8P8C) pistikud 50 µ" kullatud kontaktidega ja täielikult varjestatud pressitud pistikutega täiendavad komplekti, muutes kaabli sobivaks paigaldistele, mis nõuavad paremat varjestust ja vastupidavust.

Eelised

Soomustatud disain SUS204 sisekestaga ja täielik U/FTP varjestus suurendab mehaanilist tugevust ja elektromagnetiliste häirete kaitset. Kõrge tihedusega polüetüleeni (HDPE) isolatsioon ja 28AWG juhid säilitavad signaali kvaliteedi ja madala sumbuvuse vastavalt Cat.6A 500 MHz spetsifikatsioonile. Kõrge elastsusega PVC väliskest parandab paindlikkust, pakkudes samal ajal vastupidavust keskkonnamõjudele, ja kullatud kontaktid tagavad usaldusväärse pistiku toimivuse.

Sobib

• Välistingimustes ja avatud paigaldistesse, kus on vaja mehaanilist kaitset (etendused, kontserdid, reklaamtahvlid, reklaamsildid)
• Keskkondadesse, kus on potentsiaalne kokkupuude näriliste või kahjuritega
• PoE rakendustele kuni 90 W
• Suure jõudlusega Etherneti ühendustele, mis nõuavad Cat.6A U/FTP varjestust

Peamised spetsifikatsioonid

• Kaabli tüüp: Cat.6A U/FTP
• Pikkus: 10 m
• Juht: 28 AWG
• Isolatsioon: HDPE
• Sisekest: SUS204 roostevaba teras
• Väliskest: kõrge elastsusega PVC
• Välisläbimõõt: 7,3 mm (OD)
• Pistik: RJ-45 (8P8C), täielikult varjestatud pressitud pistik
• Kontaktid: 50 µ" kullatud
• Ribalaius: 500 MHz
• Impedants: 100 Ω
• Mahtuvus: 5600 pF/100 m
• Juhi alalisvoolutakistus: ≤ 28,4 Ω/100 m
• Leviaja: ≤ 545 ns/100 m
• Viivise kalle: ≤ 45 ns/100 m
• Temperatuurivahemik: paigaldus 0 kuni 50 °C, töö -20 kuni 60 °C
• Nimipinge: 30 V
• PoE tugi: kuni 90 W
• Jõukindlus (lühike surve): 2000 N
• Jõukindlus (püsiv surve): 500 N
• Sertifikaat: läbib Fluke DSX 8000 kanalitesti

Kasutamine

Ühendage RJ-45 pistikud võrguseadmete vastavatesse Etherneti portidesse; veenduge, et pistikud on täielikult kohal ja varjestus on korralikult ühendatud maandatud metallkorpusega, kui see on olemas. Paigaldage kaabel, vältides teravaid painutusi (järgige minimaalset painderaadiust) ja piirkondi, kus võib esineda püsivat muljumist. Väli- või avatud paigaldiste korral kinnitage kaabel tugede külge ja kaitske ühenduspunkte otsese ilmastikumõju eest. Järgige määratud paigaldustemperatuuri vahemikku ja järgige varjestatud kaablite kohalikke paigaldusstandardeid.

Soovitused

Parima jõudluse saavutamiseks testige paigaldatud ühendust Cat.6A-võimelise testriga (nt Fluke DSX seeria) ja tagage varjestuse korralik maandus. Vältige pistiku otste korduvat tugevat mehaanilist pinget ja säilitage hooldusaasad, et vältida pinget ühendustel.
