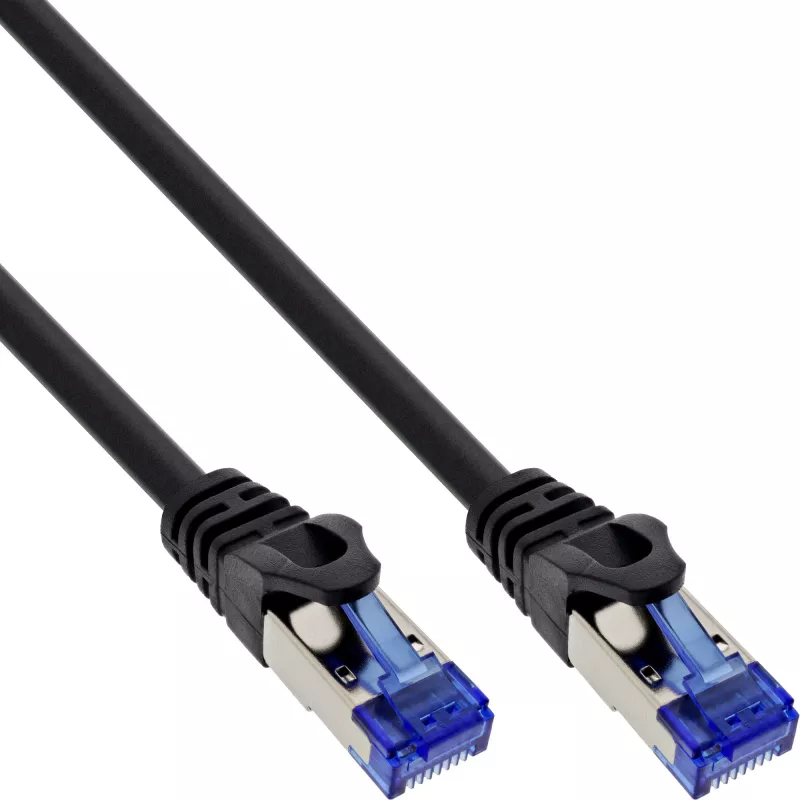

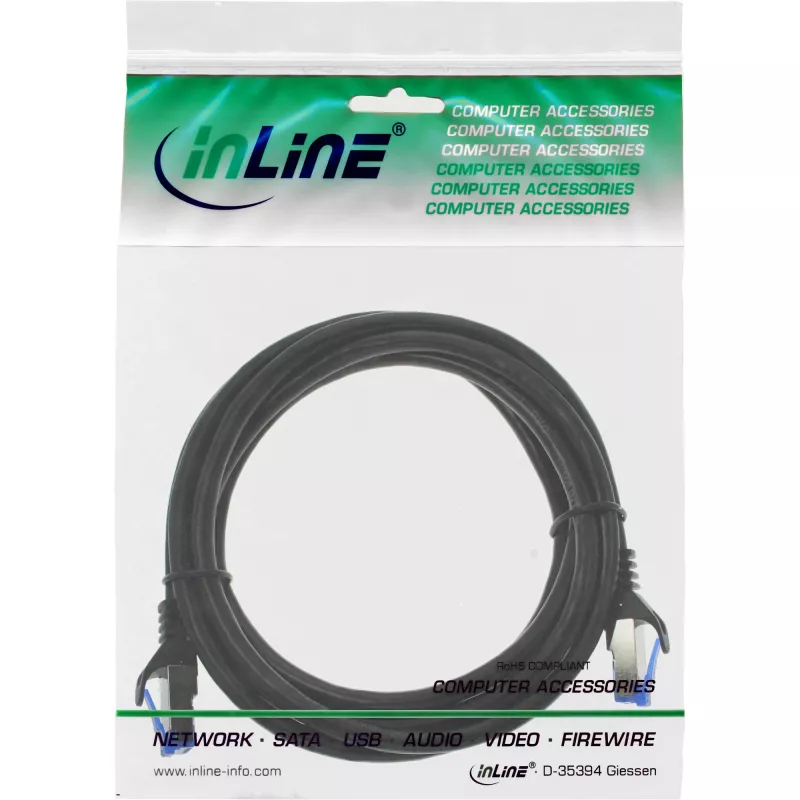

InLine paigalduskaabel soomustatud, U/FTP, Cat.6A, must, 7,5 m

InLine® Cat.6A soomustatud paigalduskaabel (7,5 m) on vastupidav U/FTP Etherneti kaabel, mis on mõeldud nõudlikele võrgupaigaldistele ning välis- või suure mehaanilise pingega keskkondadele. See ühendab täieliku varjestuse, sisemise SUS204 roostevabast terasest mantli ja väga elastse PVC väliskesta, pakkudes mehaanilist kaitset, EMI-kaitset ja pikaajalist vastupidavust. Kaabel kasutab HDPE südamiku isolatsiooni ja täielikult varjestatud RJ-45 (8P8C) pistikuid 50 µ" kullatud kontaktidega, tagades stabiilse signaali terviklikkuse kiirete andmesideühenduste jaoks kuni 500 MHz ning PoE-rakenduste toe.

Eelised

Soomustatud konstruktsioon suurendab vastupidavust muljumisele, tihedale jalakäijate liiklusele, kahjuritele ja närilistele, samal ajal kui täielik U/FTP varjestus vähendab elektromagnetilisi häireid. Kõrge tihedusega polüetüleenist (HDPE) isolatsioon ja kullatud kontaktid tagavad usaldusväärse juhtivuse ja väikese signaalikadu. Roostevabast terasest sisemine mantel ja elastne PVC väliskest tagavad suurema mehaanilise tugevuse ja paindlikkuse paigaldiste jaoks, nagu ajutised ürituste seadistused või avatud välistingimustes kaabeldus.

Sobib

• Kiirete LAN-ühenduste jaoks, mis nõuavad Cat.6A jõudlust (kuni 500 MHz)
• Välis- ja poolvälistingimustes paigaldistele, mis on avatud mehaanilisele pingele
• Ajutiste ürituste kaabelduseks (etendused, kontserdid, lavad)
• Reklaamtahvlitele, reklaamsiltidele ja muudele avatud võrguseadmetele

Peamised tehnilised andmed

• Kaabli tüüp: Cat.6A U/FTP
• Pikkus: 7,5 m
• Juht: 28 AWG
• Isolatsioon: HDPE
• Sisemine mantel: SUS204 (roostevaba teras)
• Väliskest: Väga elastne PVC
• Välisläbimõõt: 7,3 mm
• Pistiku tüüp: RJ-45 (8P8C) täielikult varjestatud
• Kontaktid: 50 µ" kullatud
• Ribalaius: 500 MHz
• Nimipinge: 30 V
• PoE/PoE+/PoE++ tugi: kuni 90 W
• Jõutaluvus (lühiajaline surve): 2000 N
• Jõutaluvus (püsiv surve): 500 N
• Temperatuurivahemik: paigaldus 0 kuni 50 °C, töö -20 kuni 60 °C
• Elektrilised näitajad: juhi alalisvoolutakistus ≤ 28,4 Ω/100 m; impedants 100 Ω; mahtuvus 5600 pF/100 m; leviviide ≤ 545 ns/100 m; viite hälve ≤ 45 ns/100 m
• Sertifikaat: Läbib Fluke DSX 8000 kanalitesti
• Värv: Must

Kasutamine

Ühendage RJ-45 täielikult varjestatud pistikud võrguseadmete vastavatesse Etherneti portidesse, tagades kaabli varjestuse nõuetekohase maandamise ühes otsas või vastavalt kohapealsetele maandustavadele, et säilitada EMI kaitse. Juhtige kaablit nii, et vältida teravaid paindeid, ja kinnitage see paigale, et vähendada püsivat survet. Välis- või ajutiste paigaldiste puhul kaitske ühenduspunkte otsese ilmastiku mõju eest ja järgige PoE-toiteliste seadmete puhul kohalikke paigaldusstandardeid.

Soovitused

Kasutage seda soomustatud Cat.6A paigalduskaablit seal, kus on vaja mehaanilist kaitset ja kõrget signaali terviklikkust. Parima jõudluse saavutamiseks lõpetage ja testige paigaldisi sobivate sertifitseerimistööriistadega (näiteks Fluke DSX seeria) ning järgige määratud temperatuuri- ja koormuspiiranguid, eriti kui kasutate PoE-d kuni 90 W.
